Трубопроводы(левый платформа) — HITACHI KH300

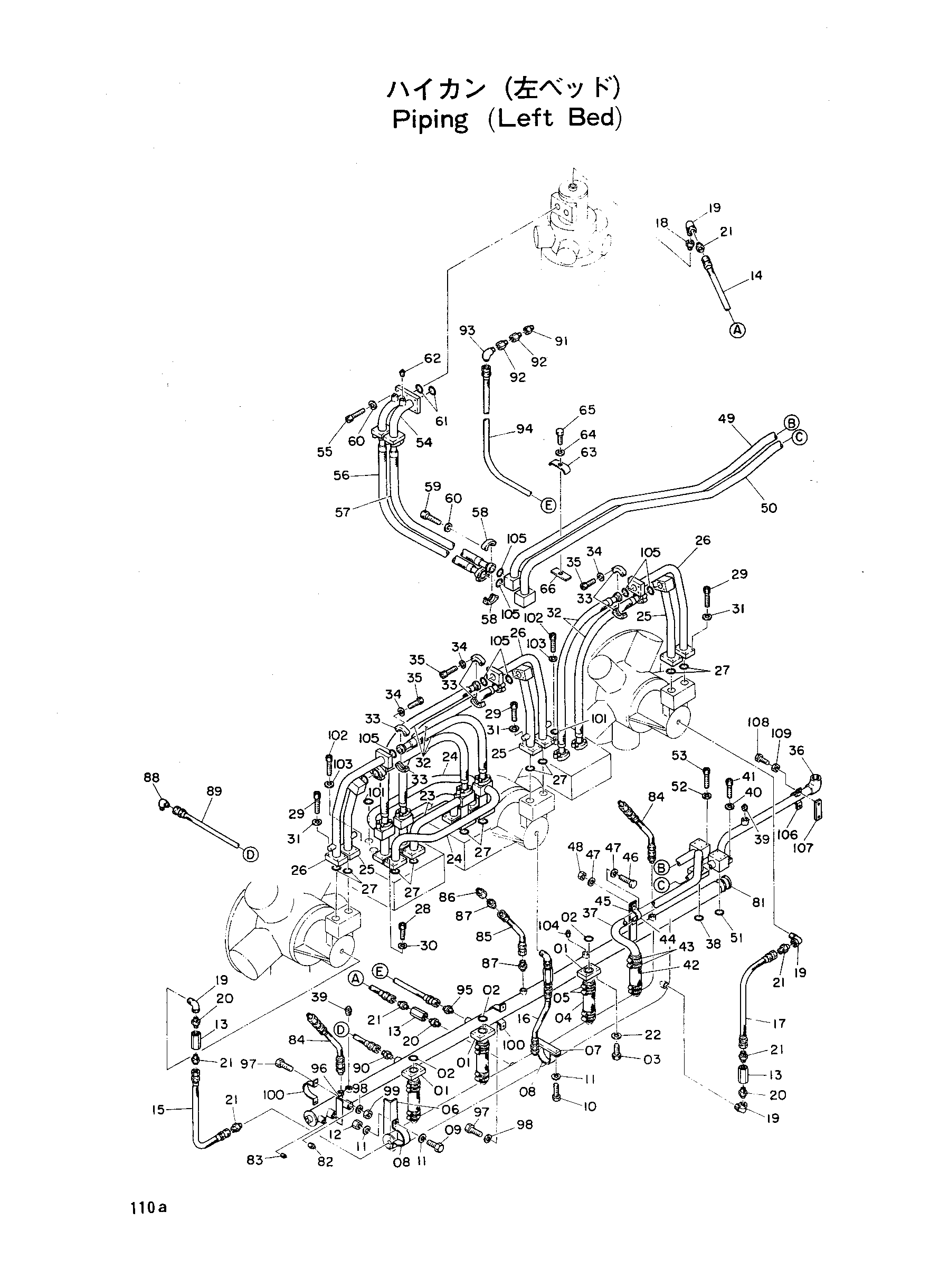

Заводская схема «Трубопроводы(левый платформа)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9702324	Трубка B2	3
02	A811040	Уплотнительное кольцо	6
03	M341236	Болт с внутренним шестигранником	12
04	4024455	Шланг	7
05	4505385	Зажим	28
06	4024878	Кронштейн	2
07	4021976	Седло винта	3
08	4000909	Хомут	6
09	M111025	Болт	6
10	M111016	Болт	6
11	A590910	Пружинная шайба	12
12	M501008	Гайка	6
13	4014495	Обратный клапан	4
14	4136370	Нейлоновый шланг	1
15	4098899	Нейлоновый шланг	1
16	4129746	Нейлоновый шланг	1
17	4024879	Шланг	1
18	J728382	Втулка	1
19	94-0646	Угловой штуцер	5
20	J70782	Штуцер	4
21	94-1301	Адаптер	8
22	A590912	Пружинная шайба	28
23	8002899	Трубка	2
24	8002898	Трубка	2
25	8002900	Трубка	3
26	8002897	Трубка	3
27	A811035	Уплотнительное кольцо	14
28	M341036	Болт с внутренним шестигранником	32
29	M351236	Болт с внутренним шестигранником	24
30	A590010	Пружинная шайба	32
31	A590012	Пружинная шайба	24
32	4025120	Шланг	6
33	Z962453	Фланг разрезной	24
34	A590910	Пружинная шайба	48
35	M351032	Болт с внутренним шестигранником	48
36	8004573	Трубка	1
37	8005684	Трубопроводы	1
38	A811040	Уплотнительное кольцо	2
39	94-2023	Пробка	2
40	A590912	Пружинная шайба	8
41	M341236	Болт с внутренним шестигранником	8
42	4024455	Шланг	1
43	4504198	Зажим шланг	4
44	4000906	Хомут трубки	1
45	4039586	Сиденье трубка	1
46	M111025	Болт	2
47	A590910	Пружинная шайба	4
48	M501008	Гайка	2
49	8004575	Трубопроводы	1
50	8004576	Трубопроводы	1
51	A811035	Уплотнительное кольцо	2
52	A590910	Пружинная шайба	8
53	M341080	Болт	8
54	8006816	Трубка	1
55	M341036	Болт с внутренним шестигранником	6
56	4025110	Шланг	1
57	4054425	Шланг	1
58	Z962453	Фланг разрезной	8
59	M351032	Болт с внутренним шестигранником	16
60	A590910	Пружинная шайба	22
61	A811035	Уплотнительное кольцо	6
62	94-2023	Пробка	4
63	4001160	Хомут: трубка	1
64	A590910	Пружинная шайба	1
65	M111050	Болт	1
66	4025111	Пластина	1
81	8004782	Трубка	1
82	J75286	Пробка масляный	2
83	J75283	Пробка масляный	1
84	4192075	Нейлоновый шланг	2
85	4136354	Нейлоновый шланг	1
86	J728482	Втулка	3
87	94-1301	Адаптер	6
88	94-1403	Адаптер	1
89	4136365	Нейлоновый шланг	1
90	94-1303	Адаптер	1
91	J728482	Втулка	1
92	J70182	Адаптер	2
93	94-1401	Адаптер	1
94	4136356	Нейлоновый шланг	1
95	94-1301	Адаптер	1
96	4041244	Кронштейн	3
97	M111018	Болт	14
98	A590910	Пружинная шайба	14
99	M501008	Гайка	14
100	4000908	Хомут трубки	5
101	A811040	Уплотнительное кольцо	3
102	M341236	Болт с внутренним шестигранником	12
103	A590912	Пружинная шайба	24
104	J75283	Пробка масляный	50
105	Z966993	Уплотнительное кольцо	24
106	4000905	Хомут трубки	1
107	4039585	Седло винта	1
108	M111014	Болт	2
109	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
