Подъёмный механизм трубопроводы — HITACHI KH300

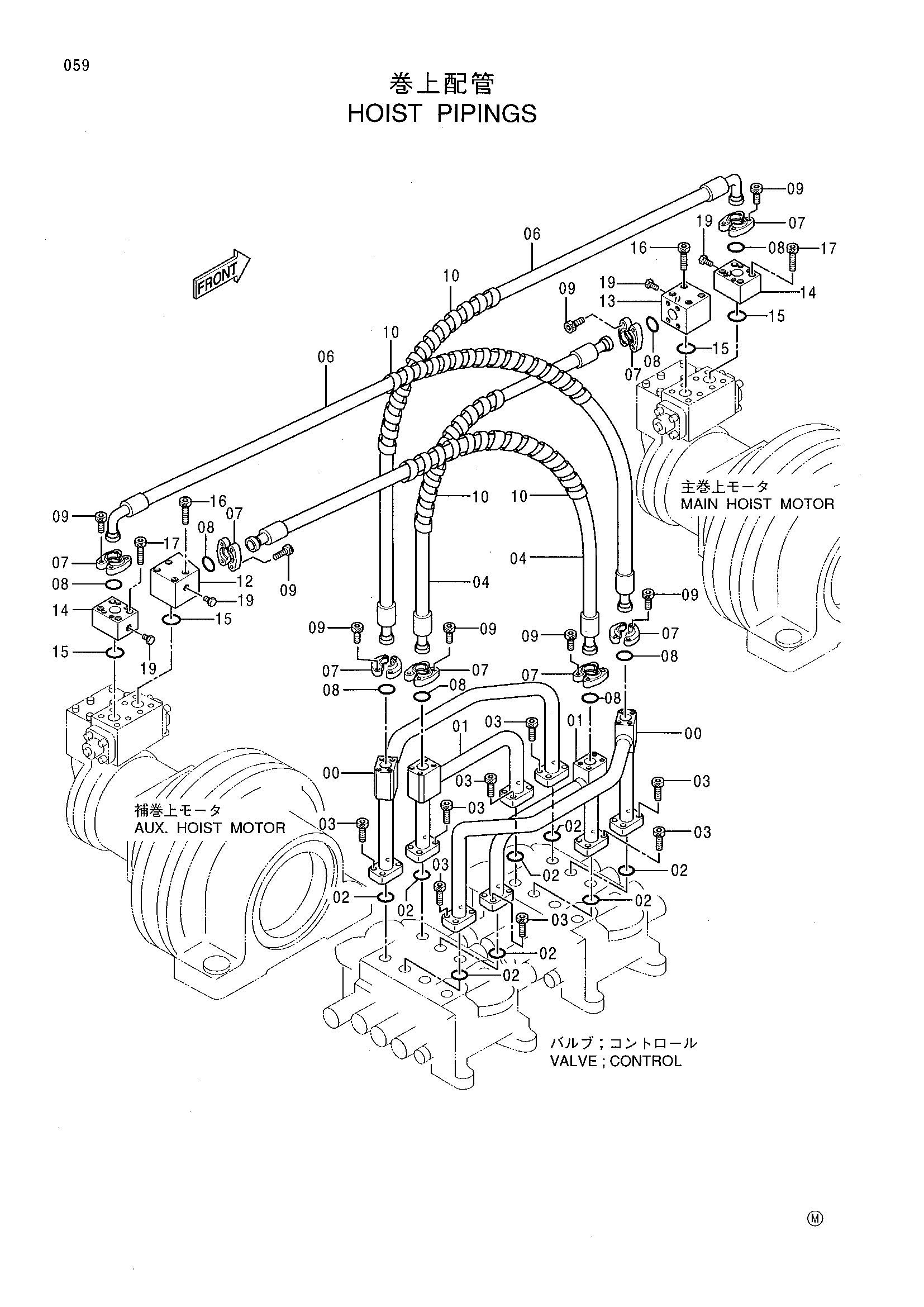

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8045129 | Трубка | 2 |
| 01 | 9732728 | Трубка | 2 |
| 02 | A811035 | Уплотнительное кольцо | 8 |
| 03 | M341032 | Болт с внутренним шестигранником | 32 |
| 04 | 4187380 | Шланг | 2 |
| 06 | 4288405 | Шланг | 2 |
| 07 | 962453 | Разъёмный фланец | 16 |
| 08 | 966993 | Уплотнительное кольцо | 8 |
| 09 | M341032 | Болт с внутренним шестигранником | 32 |
| 10 | 4044420 | Защитный кожух | 4 |
| 12 | 3073331 | Фланец | 1 |
| 13 | 4283571 | Фланец | 1 |
| 14 | 4283572 | Фланец | 2 |
| 15 | A811040 | Уплотнительное кольцо | 4 |
| 16 | M351271 | Болт с внутренним шестигранником | 8 |
| 17 | M351256 | Болт с внутренним шестигранником | 8 |
| 19 | 447483 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
