Тормозной клапан — HITACHI KH300

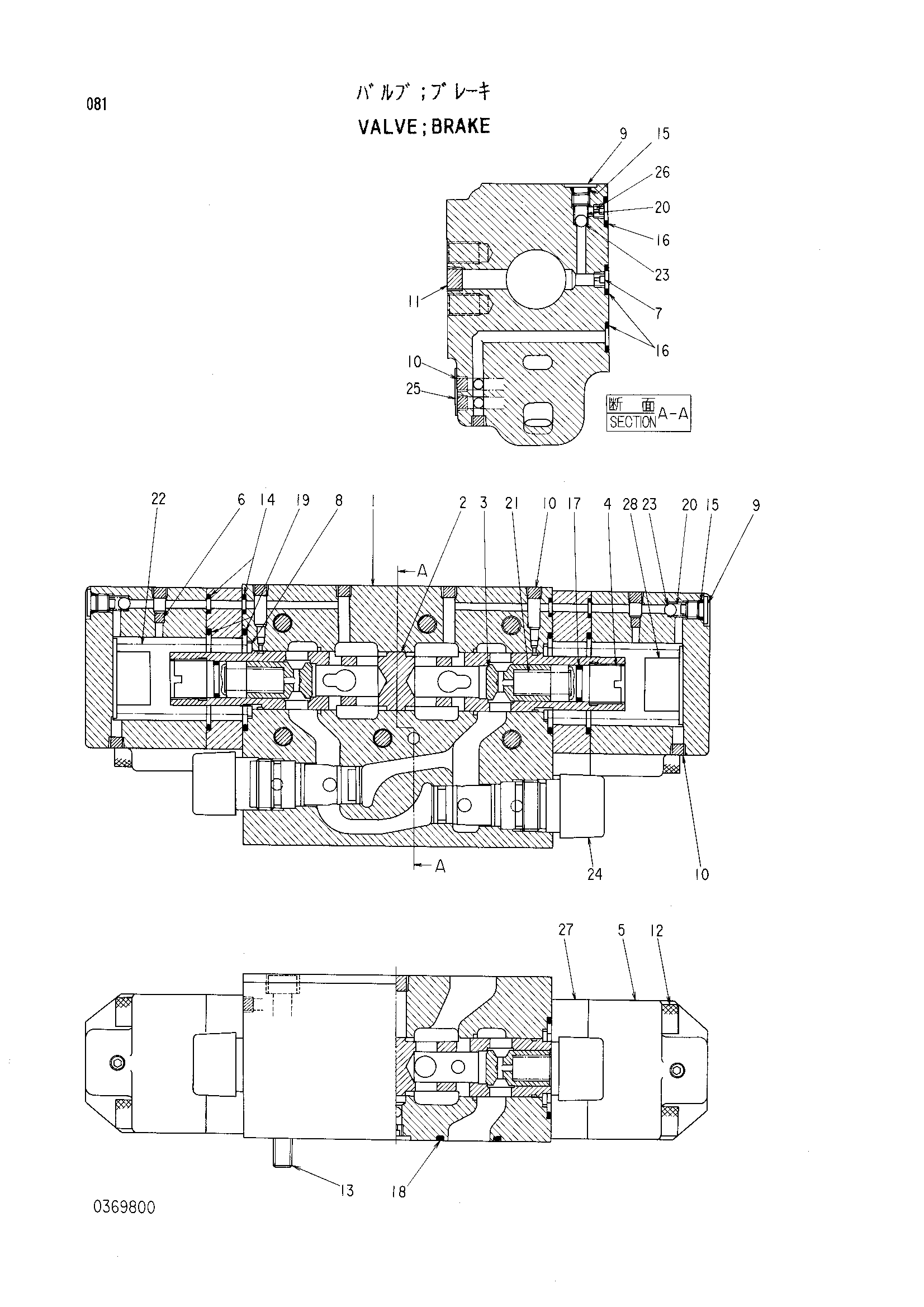

Заводская схема «Тормозной клапан» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4244462 | Тормозной клапан | 1 | |
| 1 | 0369801 | Корпус | 1 |
| 2 | 0369802 | Золотник | 1 |
| 3 | 0369803 | Плунжер | 2 |
| 4 | 0369804 | Пробка | 2 |
| 5 | 0369805 | Крышка | 2 |
| 6 | 0369806 | Дроссель | 2 |
| 7 | 0369807 | Дроссель | 1 |
| 8 | 0369808 | Фиксатор | 2 |
| 9 | 0323806 | Пробка | 3 |
| 10 | 0253908 | Пробка | 13 |
| 11 | 0264224 | Пробка | 3 |
| 12 | 0363404 | Болт с внутренним шестигранником | 8 |
| 13 | 0369809 | Болт с внутренним шестигранником | 6 |
| 14 | 4506407 | Уплотнительное кольцо | 4 |
| 15 | 4506408 | Уплотнительное кольцо | 3 |
| 16 | 4506412 | Уплотнительное кольцо | 3 |
| 17 | 4506416 | Уплотнительное кольцо | 2 |
| 18 | A811030 | Уплотнительное кольцо | 2 |
| 19 | A811050 | Уплотнительное кольцо | 2 |
| 20 | 0323807 | Пружина | 3 |
| 21 | 0369810 | Пружина | 2 |
| 22 | 0369811 | Пружина | 2 |
| 23 | 0369812 | Стальной шарик | 3 |
| 24 | 0369813 | Предохранительный клапан | 2 |
| 26 | 0369814 | Дроссель | 1 |
| 27 | 0369815 | Пластина | 2 |
| 28 | 0369816 | Фиксатор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
