Каталог запчастей HITACHI
Дополнительный. гусёк стрелы — HITACHI KH300

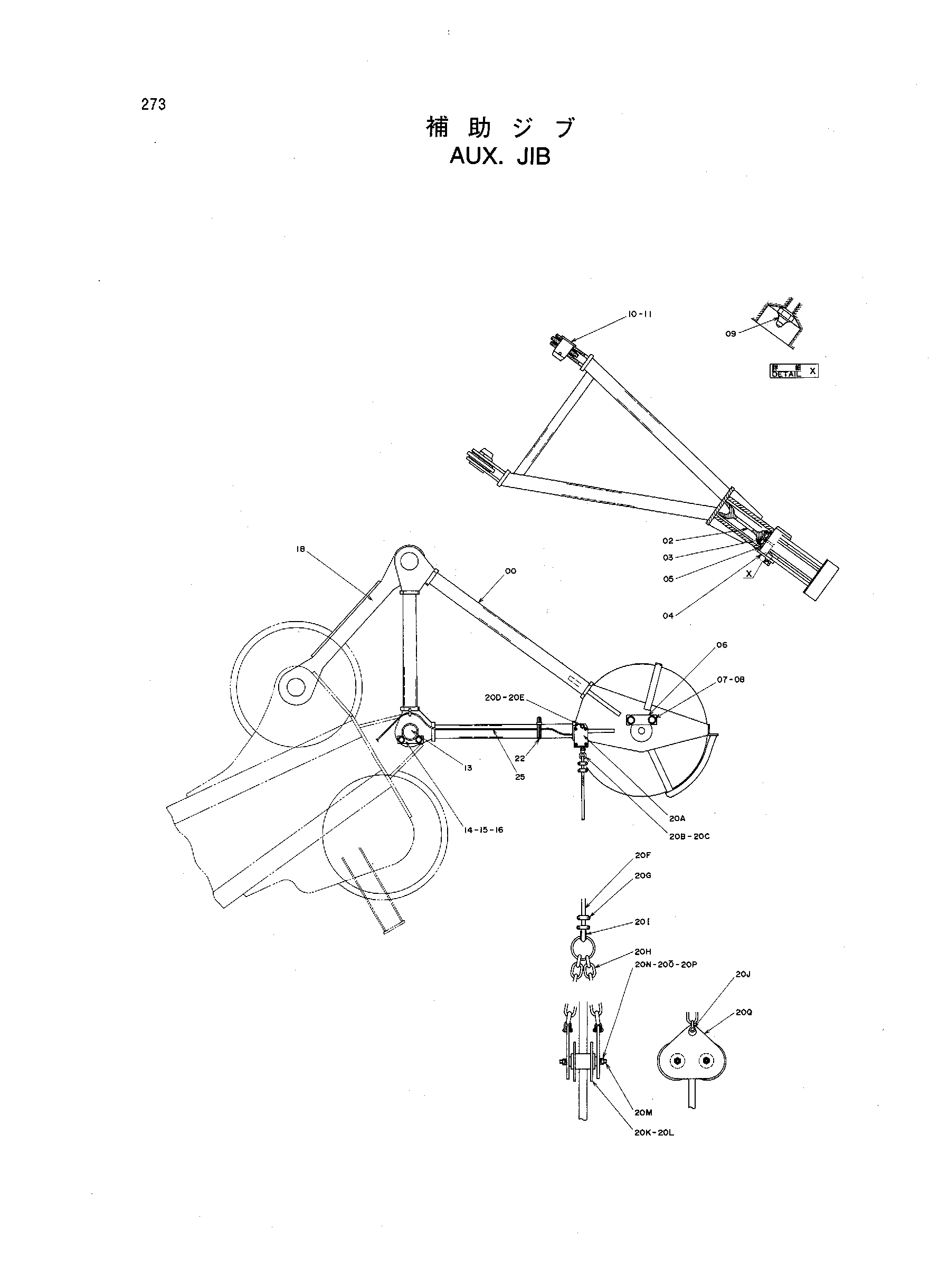

Заводская схема «Дополнительный. гусёк стрелы» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9056594 | Дополнительный. гусёк стрелы | 1 | |
| 00 | 6006722 | Гусёк стрелы | 1 |
| 02 | 3021090 | Канатный блок | 1 |
| 03 | 4162591 | Роликовый подшипник | 1 |
| 04 | 4192879 | Палец | 1 |
| 05 | 4163340 | Проставка | 2 |
| 06 | X4248 | Стопорная пластина | 1 |
| 07 | J932035 | Болт | 2 |
| 08 | A590920 | Пружинная шайба | 2 |
| 09 | J75481 | Штуцер | 1 |
| 10 | 4162845 | Палец | 2 |
| 11 | 3006890 | Стопорный палец | 2 |
| 13 | 4163343 | Мост | 1 |
| 14 | X4247 | Стопорная пластина | 1 |
| 15 | J901635 | Болт | 2 |
| 16 | A590916 | Пружинная шайба | 2 |
| 18 | 8030280 | Тяга | 2 |
| 20A-Q | 9033789 | Крюк ограничитель | 1 |
| 20A | 4081571 | Выключатель | 1 |
| 20B | 4060410 | Гайка проушина | 1 |
| 20C | M500807 | Гайка | 1 |
| 20D | M631215 | Корончатая гайка | 1 |
| 20E | A763025 | Шплинт | 1 |
| 20F | 942846 | Канат провод | 1 |
| 20G | 958344 | Зажим канат | 4 |
| 20H | 8001188 | Цепь | 1 |
| 20I | 4010525 | Тхимбле | 2 |
| 20J | 4048477 | Серьга | 2 |
| 20K-Q | 9053627 | Груз в сборе | 1 |
| 20K | 9708537 | Ролик | 2 |
| 20L | 4001549 | Втулка | 4 |
| 20M | 4155667 | Мост | 2 |
| 20N | A590116 | Шайба | 4 |
| 20O | A590916 | Пружинная шайба | 4 |
| 20P | M581613 | Гайка | 4 |
| 20Q | 4083890 | Подвес | 2 |
| 22 | 4055312 | Зажим | 2 |
| 25 | 4168719 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
