Подвес (башенный гусёк стрелы) — HITACHI KH300

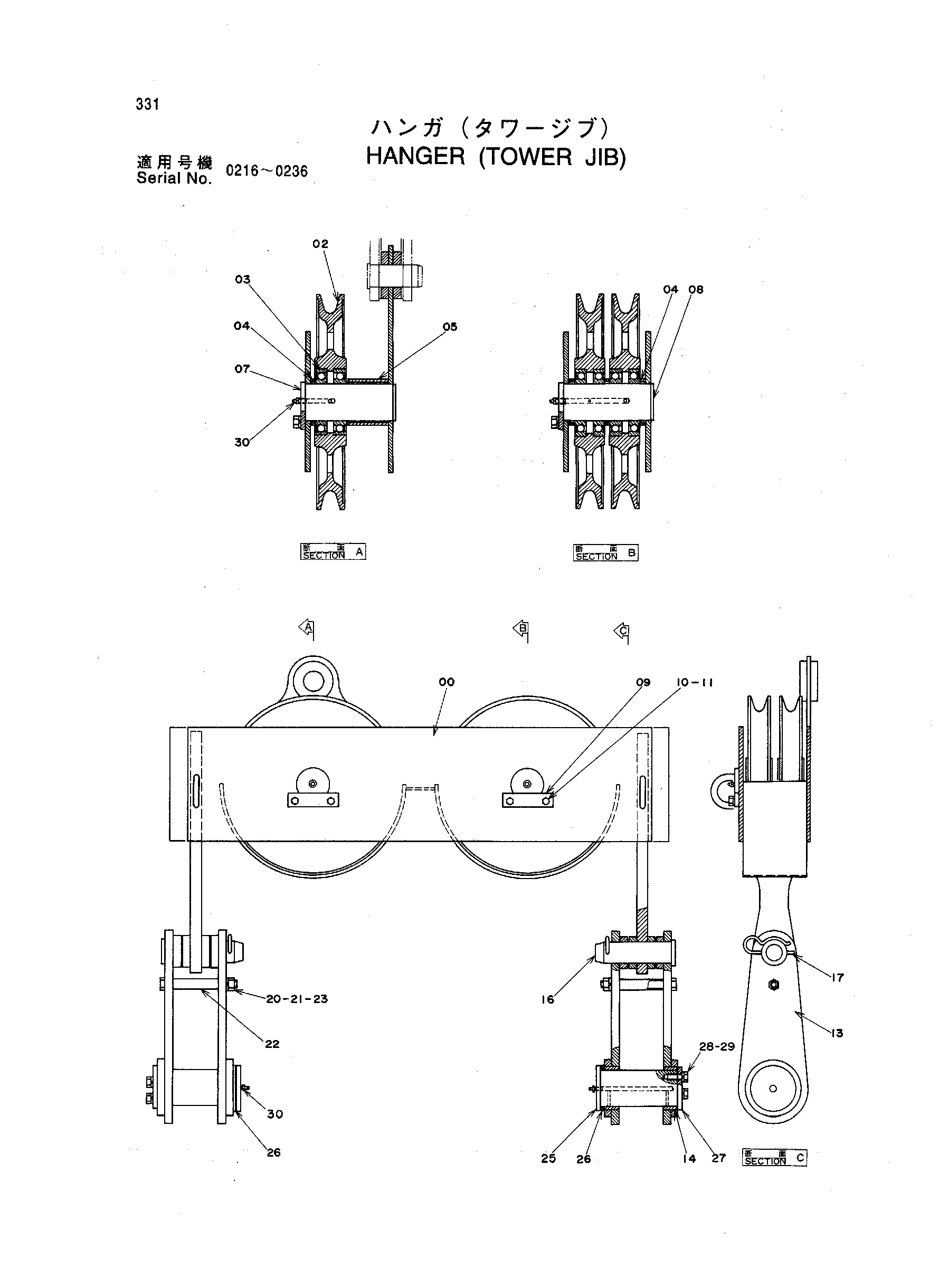

Заводская схема «Подвес (башенный гусёк стрелы)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9059477 | Подвес(башенный гусёк стрелы) | 1 | |
| 00 | 6007036 | Подвес | 1 |
| 02 | 3009081 | Канатный блок | 3 |
| 03 | 944922 | Шариковый подшипник | 6 |
| 04 | 450631 | Проставка | 4 |
| 05 | 4170097 | Проставка | 1 |
| 07 | 4192433 | Палец | 1 |
| 08 | 4192273 | Палец | 1 |
| 09 | 4135186 | Пластина | 2 |
| 10 | J901225 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 13 | 9725922 | Тяга | 4 |
| 14 | 4192436 | Втулка | 4 |
| 16 | 4170099 | Палец | 2 |
| 17 | 4104868 | Стопорный палец | 2 |
| 20 | J932015 | Болт | 2 |
| 21 | A590920 | Пружинная шайба | 2 |
| 22 | 4170101 | Проставка | 2 |
| 23 | J951020 | Гайка | 2 |
| 25 | 4192434 | Палец | 2 |
| 26 | 4192435 | Проставка | 2 |
| 27 | 4170103 | Фиксатор | 2 |
| 28 | J901640 | Болт | 6 |
| 29 | A590916 | Пружинная шайба | 6 |
| 30 | J75482 | Штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
