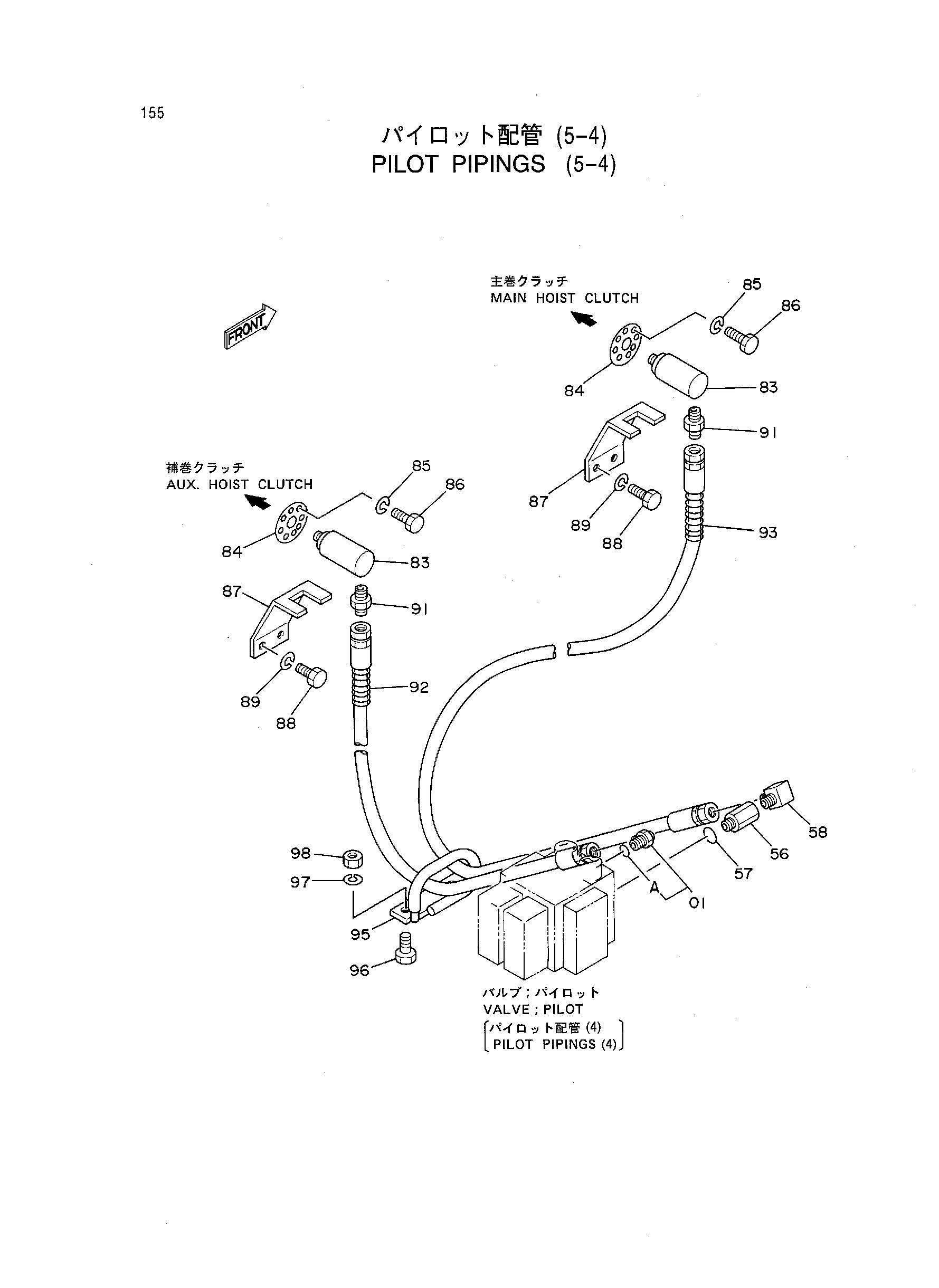

Пилотный трубопроводы (5-4) — HITACHI KH300
Заводская схема «Пилотный трубопроводы (5-4)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4169597 | Угловой штуцер | 1 |
| 01A | 4509180 | Угловой штуцер | 1 |
| 56 | 4179960 | Адаптер | 1 |
| 57 | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 94-1403 | Угловой штуцер | 1 |
| 83 | 4167389 замена: 4024286 | Уплотнение ротор | 2 |
| 83 | 4167389 замена: 4142263 | Уплотнение ротор | 2 |
| 83 | 4167389 замена: J900610 | Уплотнение ротор | 2 |
| 83 | 4024286 | Соединение | 2 |
| 84 | 4175079 | Стопорная пластина | 2 |
| 84 | 4142263 | Стопорная пластина | 2 |
| 85 | A590906 | Пружинная шайба | 2 |
| 86 | 4174540 | Болт | 2 |
| 86 | J900610 | Болт | 2 |
| 87 | 4161443 | Кронштейн | 2 |
| 88 | J901225 | Болт | 4 |
| 89 | A590912 | Пружинная шайба | 4 |
| 91 | 4116534 | Адаптер | 2 |
| 91 | 94-1301 | Адаптер | 2 |
| 92 | 4188979 замена: 4282447 | Шланг | 1 |
| 92 | 4188979 замена: 94-1301 | Шланг | 1 |
| 92 | 4282447 | Шланг | 1 |
| 93 | 4188980 замена: 4282449 | Шланг | 1 |
| 93 | 4188980 замена: 94-1301 | Шланг | 1 |
| 93 | 4282449 | Шланг | 1 |
| 95 | 8030483 | Опора | 1 |
| 96 | J901025 | Болт | 2 |
| 97 | A590910 | Пружинная шайба | 2 |
| 98 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
