Насос трубопроводы (2) — HITACHI KH300

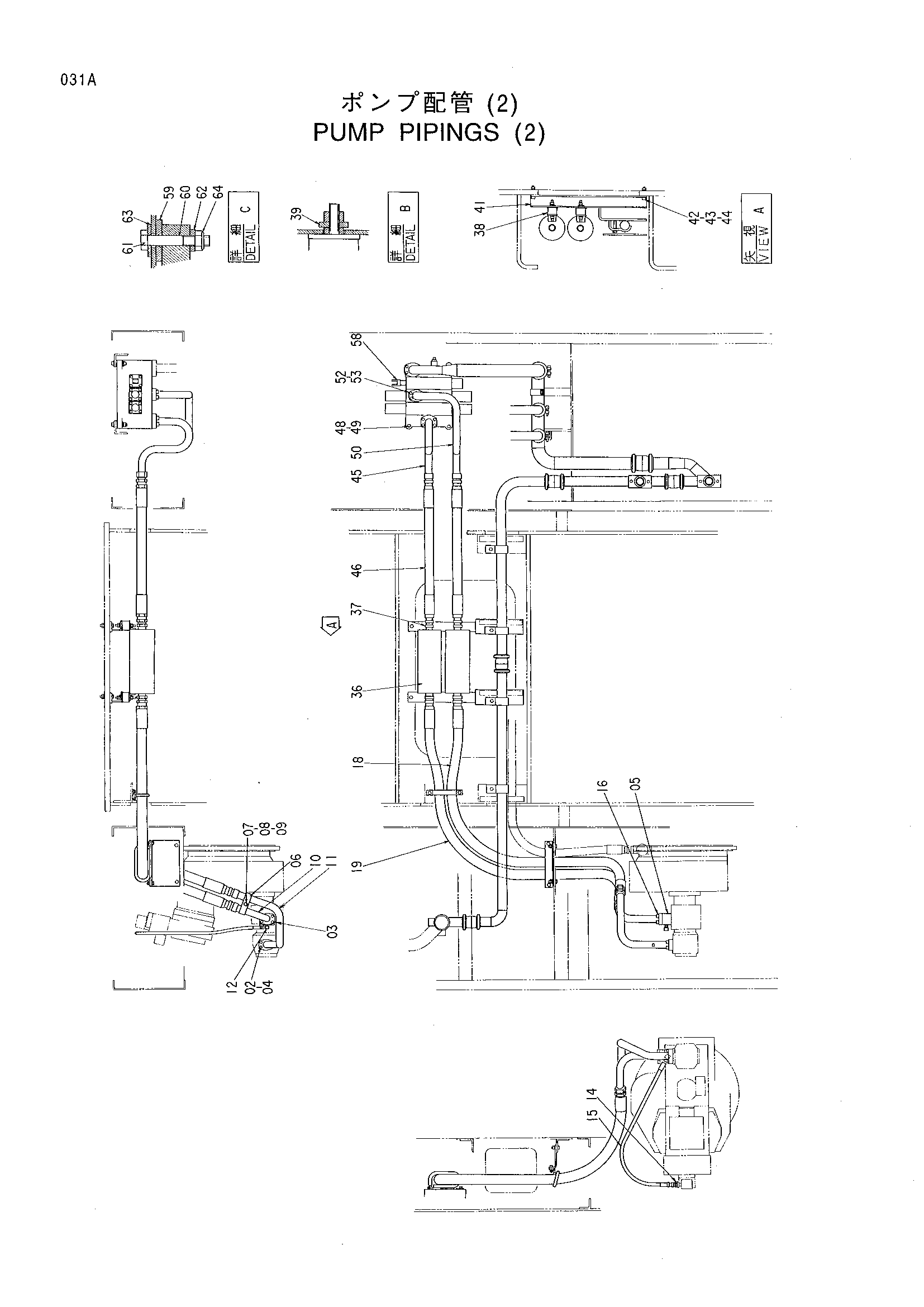

Заводская схема «Насос трубопроводы (2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	A811030	Уплотнительное кольцо	1
03	A811035	Уплотнительное кольцо	2
04	M341036	Болт с внутренним шестигранником	4
05	4225343	Проставка	1
06	4153488	Хомут трубки	2
07	J901280	Болт	1
08	A590912	Пружинная шайба	1
09	J950012	Гайка	1
10	9732768	Трубка	1
11	9737941	Трубка	1
12	94-1401	Угловой штуцер	1
14	4042030	Адаптер	1
14A	957366	Уплотнительное кольцо	1
15	4055295	Шланг	1
16	M341080	Болт с внутренним шестигранником	4
18	4158184	Шланг	1
19	4153438	Шланг	1
20	4228176	Кронштейн	1
23	J901030	Болт	2
25	A590910	Пружинная шайба	4
26	J950010	Гайка	4
27	8042825	Опора	1
28	J901025	Болт	2
32	A590910	Пружинная шайба	2
33	8042826	Опора	1
34	J901025	Болт	2
36	9718248	Трубка	2
37	94-1305	Адаптер	4
38	4050403	Резиновая подушка	4
39	4190410	Сиденье	4
41	9738391	Кронштейн	2
42	J901250	Болт	4
43	A590912	Пружинная шайба	4
44	J950012	Гайка	4
45	8048770	Трубка	1
46	4158173	Шланг	2
48	A811040	Уплотнительное кольцо	1
49	M341236	Болт с внутренним шестигранником	4
50	8048771	Трубка	1
52	A811035	Уплотнительное кольцо	1
53	M341036	Болт с внутренним шестигранником	4
58	4205224	Гидрораспределитель	1
59	4172243	Резиновая прокладка	4
60	4172242	Резиновая втулка	4
61	J901060	Болт	4
62	A590110	Плоская шайба	4
63	J217083	Шайба	4
64	M660010	U-образная гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
