Момент ограничитель — HITACHI KH300

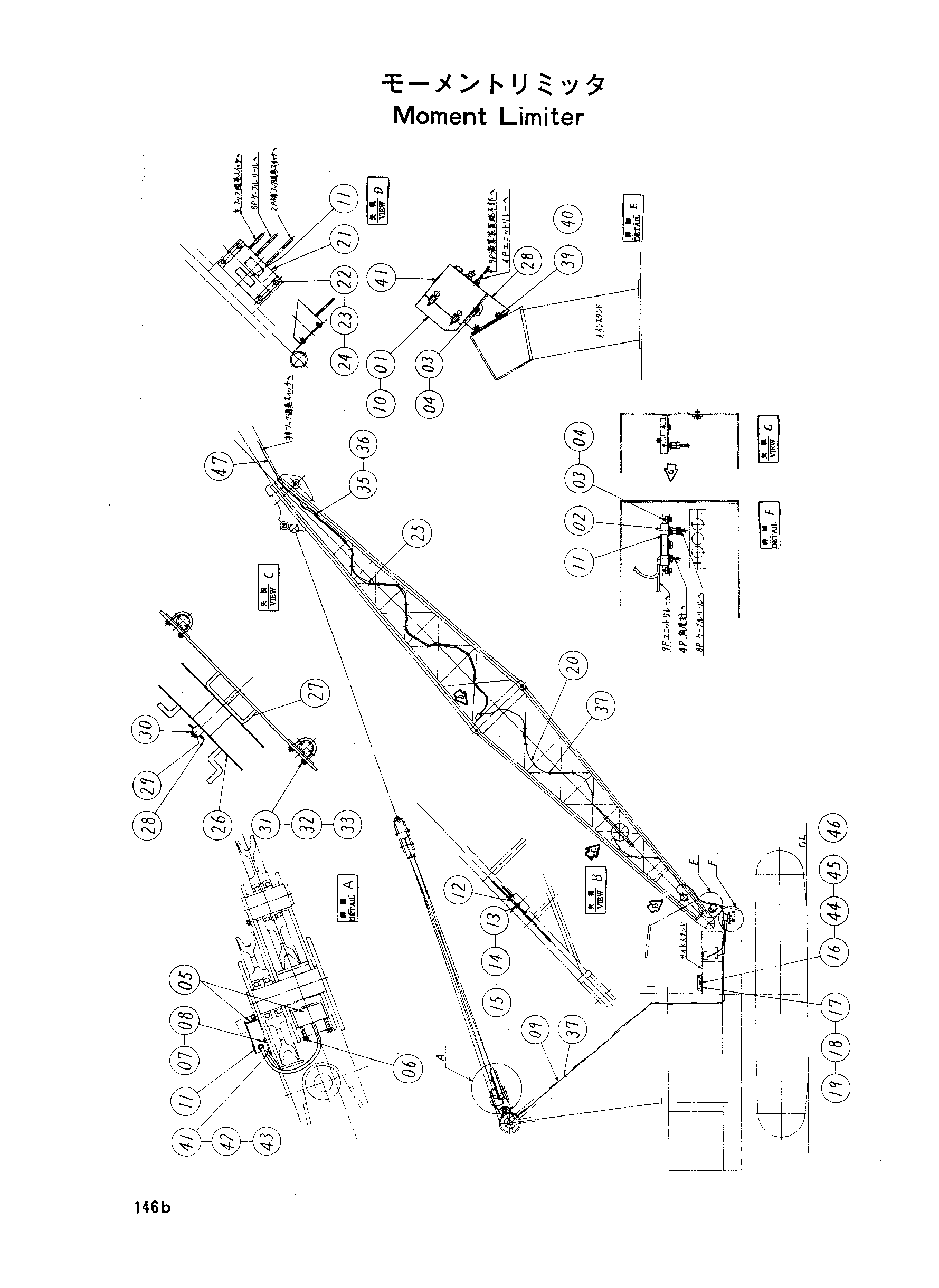

Заводская схема «Момент ограничитель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4119052 | Короб клемма | 1 |
| 03 | M111018 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 06 | M340840 | Болт с внутренним шестигранником | 4 |
| 07 | M340613 | Болт | 4 |
| 08 | A590906 | Пружинная шайба | 4 |
| 09 | 4119071 | Жгут проводов | 1 |
| 10 | 4132698 | Информационная табличка | 1 |
| 11 | 4077996 | Информационный пластина | 3 |
| 12 | 4112266 | Угол трансдуке | 1 |
| 13 | M200832 | Болт | 3 |
| 14 | A590908 | Пружинная шайба | 3 |
| 15 | M500807 | Гайка | 3 |
| 16 | 4120662 | Короб | 1 |
| 17 | M430610 | Винт | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 19 | M500605 | Гайка | 2 |
| 20 | 4119098 | Жгут проводов | 1 |
| 21 | 4118899 | Короб клемма | 1 |
| 22 | M200818 | Болт | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 24 | M500807 | Гайка | 4 |
| 25 | 4055312 | Зажим | 20 |
| 26 | 7002986 | Реел трос | 1 |
| 27 | 8012929 | Кронштейн | 1 |
| 28 | Z487041 | Палец | 1 |
| 29 | A590120 | Шайба | 1 |
| 30 | Z959500 | Стопорное кольцо | 1 |
| 31 | 4026537 | Болт-у | 2 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | M501008 | Гайка | 4 |
| 34 | 4143358 | Информационная табличка | 1 |
| 35 | 4084154 | Жгут проводов | 1 |
| 36 | Z929968 | Хомут | 4 |
| 37 | 4055312 | Зажим | 30 |
| 38 | 9716764 | Кронштейн | 1 |
| 39 | M111016 | Болт | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 41 | 4000853 | Зажим трубка | 1 |
| 42 | M430610 | Винт | 1 |
| 43 | A590906 | Пружинная шайба | 1 |
| 44 | 4137672 | Блок PCB | 1 |
| 45 | 4137674 | Блок PCB | 1 |
| 46 | 4137675 | Блок PCB | 1 |
| 47 | 4127233 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
