Портал (нижний) — HITACHI KH300

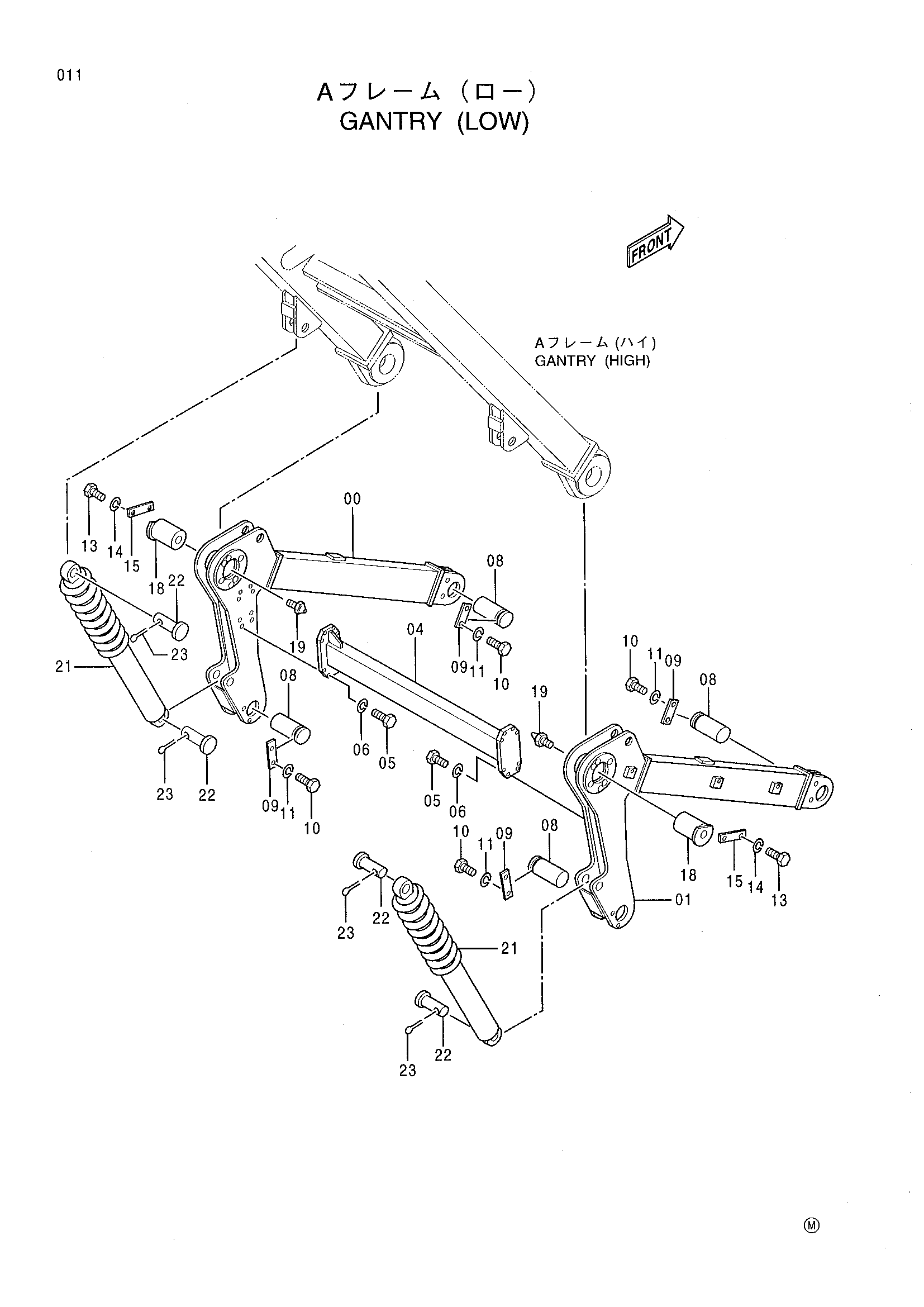

Заводская схема «Портал (нижний)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015707 | Стойка | 1 |
| 01 | 6015708 | Стойка | 1 |
| 04 | 8029832 | Штанга | 1 |
| 05 | J901640 | Болт | 16 |
| 06 | A590916 | Пружинная шайба | 16 |
| 08 | 4228032 | Палец | 4 |
| 09 | X4247 | Стопорная пластина | 4 |
| 10 | J901630 | Болт | 8 |
| 11 | A590916 | Пружинная шайба | 8 |
| 13 | J901240 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | 4344715 | Пластина | 2 |
| 18 | 4228033 | Палец | 2 |
| 19 | J75481 | Пресс-маслёнка | 2 |
| 21 | 4269928 | Гидроцилиндр. масляный | 2 |
| 22 | 4098034 | Палец | 4 |
| 23 | A768063 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
