Ход трубопроводы (1) — HITACHI KH300

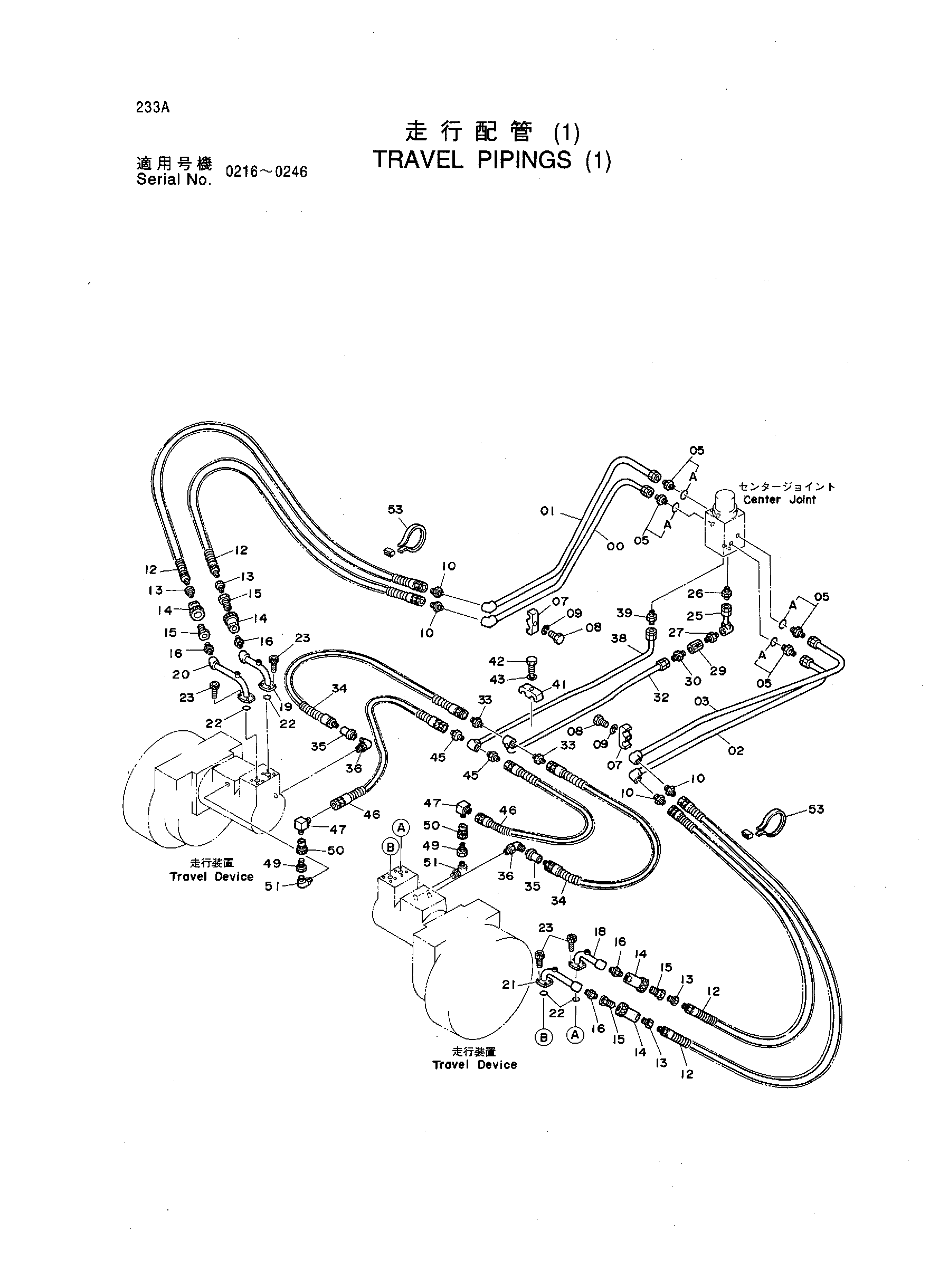

Заводская схема «Ход трубопроводы (1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035543 | Трубка | 1 |
| 01 | 8035544 | Трубка | 1 |
| 02 | 8035545 | Трубка | 1 |
| 03 | 8035546 | Трубка | 1 |
| 05 | 4139973 | Адаптер | 4 |
| 05A | 4506424 | Уплотнительное кольцо | 4 |
| 07 | 4053599 | Хомут трубки | 2 |
| 08 | J901260 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | 94-1305 | Адаптер | 4 |
| 12 | 4174590 | Шланг | 4 |
| 13 | 94-1605 | Переходник | 4 |
| 14 | 4141056 | Самоуплотняющееся соединение | 4 |
| 15 | 4141057 | Самоуплотняющееся соединение | 4 |
| 16 | 94-1905 | Адаптер | 4 |
| 18 | 9723255 | Трубка | 1 |
| 19 | 9723256 | Трубка | 1 |
| 20 | 9723257 | Трубка | 1 |
| 21 | 9723258 | Трубка | 1 |
| 22 | A811035 | Уплотнительное кольцо | 4 |
| 23 | M341236 | Болт с внутренним шестигранником | 16 |
| 25 | 9725317 | Трубка | 1 |
| 26 | 94-1302 | Адаптер | 1 |
| 27 | 94-1902 | Адаптер | 1 |
| 29 | 9034570 | Обратный клапан | 1 |
| 30 | 94-1303 | Адаптер | 1 |
| 32 | 9725318 | Трубка | 1 |
| 33 | 94-1303 | Адаптер | 2 |
| 34 | 4188932 | Шланг | 2 |
| 35 | 4054613 | Клапан быстрый | 2 |
| 36 | 4174587 | Угловой штуцер | 2 |
| 38 | 9725319 | Трубка | 1 |
| 39 | 4116534 | Адаптер | 1 |
| 41 | 4053593 | Хомут трубки | 1 |
| 42 | J901045 | Болт | 1 |
| 43 | A590910 | Пружинная шайба | 1 |
| 45 | 94-1301 | Адаптер | 2 |
| 46 | 4188931 | Шланг | 2 |
| 47 | 94-1401 | Угловой штуцер | 2 |
| 49 | 4025603 | Муфта | 2 |
| 50 | 4025602 | Муфта | 2 |
| 51 | 4174585 | Угловой штуцер | 2 |
| 53 | 4077322 | Лента | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
