Отопитель — HITACHI KH300

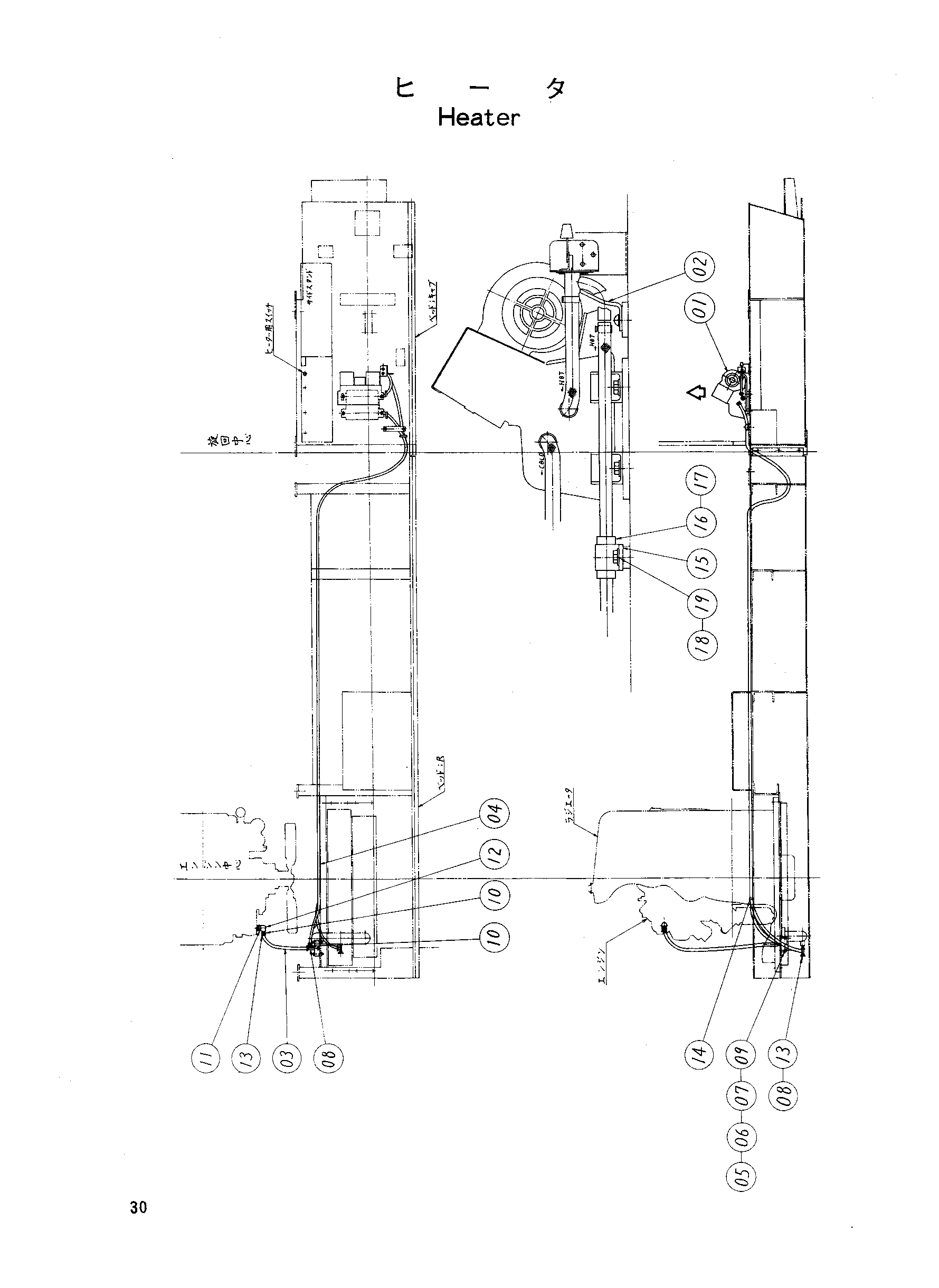

Заводская схема «Отопитель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4092199 | Отопитель | 1 |
| 02 | 4091471 | Кронштейн | 1 |
| 03 | 4126573 | Резиновый шланг | 1 |
| 04 | 4126575 | Резиновый шланг | 2 |
| 05 | 4126576 | Разъём | 1 |
| 06 | M111071 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | 4507979 | Клапан | 2 |
| 09 | M501008 | Гайка | 2 |
| 10 | 4512541 | Разъём | 2 |
| 11 | 94-1603 | Переходник | 1 |
| 12 | 94-0632 | Угловой штуцер: S | 1 |
| 13 | 4507228 | Зажим | 6 |
| 14 | 4055312 | Зажим | 10 |
| 15 | 4062243 | Хомут шланга | 1 |
| 16 | 4023274 | Защитный кожух | 2 |
| 17 | 4022702 | Защитный кожух | 2 |
| 18 | M111018 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
