Ход трубопроводы (1-2) — HITACHI KH300

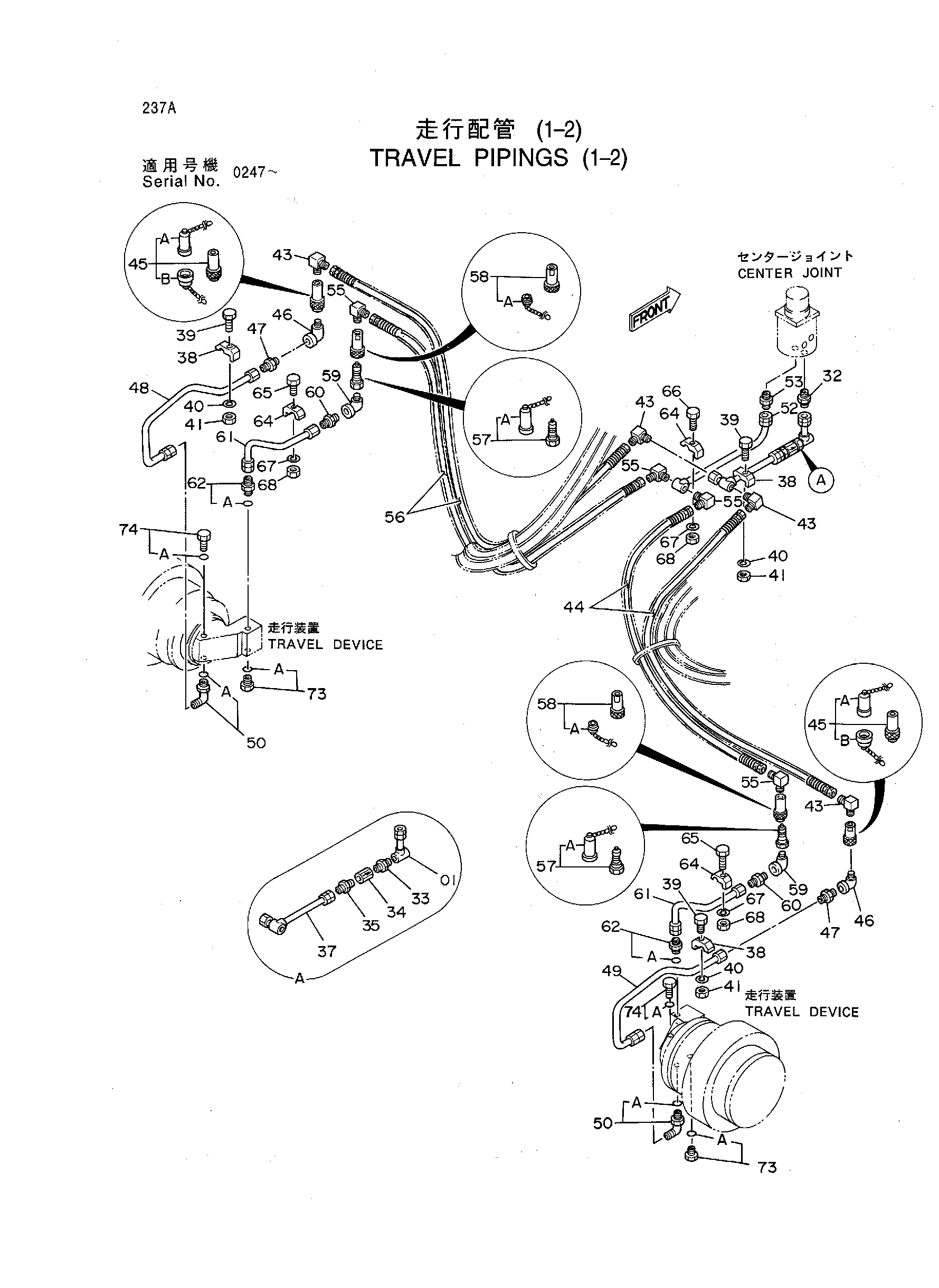

Заводская схема «Ход трубопроводы (1-2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9725317 | Трубка | 1 |
| 32 | 94-1302 | Адаптер | 1 |
| 33 | 94-1902 | Адаптер | 1 |
| 34 | 9034570 | Обратный клапан | 1 |
| 35 | 94-1303 | Адаптер | 1 |
| 37 | 9732171 | Трубка | 1 |
| 38 | 4053594 | Хомут трубки | 3 |
| 39 | J901055 | Болт | 3 |
| 40 | A590910 | Пружинная шайба | 3 |
| 41 | J950010 | Гайка | 3 |
| 43 | 94-1403 | Угловой штуцер | 4 |
| 44 | 4162589 | Шланг | 2 |
| 45 | 4054613 | Клапан быстрый | 2 |
| 45A | 4330194 | Пылезащитный колпачок | 1 |
| 45B | 4330195 | Пробка пыль | 1 |
| 46 | 94-0632 | Угловой штуцер | 2 |
| 47 | 94-1703 | Адаптер | 2 |
| 48 | 8044335 | Трубка | 1 |
| 49 | 8044497 | Трубка | 1 |
| 50 | 4037760 | Угловой штуцер | 2 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 9732172 | Трубка | 1 |
| 53 | 4144089 | Адаптер | 1 |
| 55 | 94-1401 | Угловой штуцер | 4 |
| 56 | 4210304 | Шланг | 2 |
| 57 | 4025603 | Муфта | 2 |
| 57A | 4048092 | Пылезащитный колпачок | 1 |
| 58 | 4025602 | Муфта | 2 |
| 58A | 4048093 | Пылезащитный колпачок | 1 |
| 59 | 94-0630 | Угловой штуцер | 2 |
| 60 | 94-1901 | Адаптер | 2 |
| 61 | 8044336 | Трубка | 2 |
| 62 | 4160641 | Адаптер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4138227 | Хомут трубки | 3 |
| 65 | J901050 | Болт | 2 |
| 66 | J901065 | Болт | 1 |
| 67 | A590910 | Пружинная шайба | 3 |
| 68 | J950010 | Гайка | 3 |
| 73 | 4093624 | Пробка | 2 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 74 | 4174541 | Пробка | 2 |
| 74A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
