Управление двигателем рычаг — HITACHI KH300

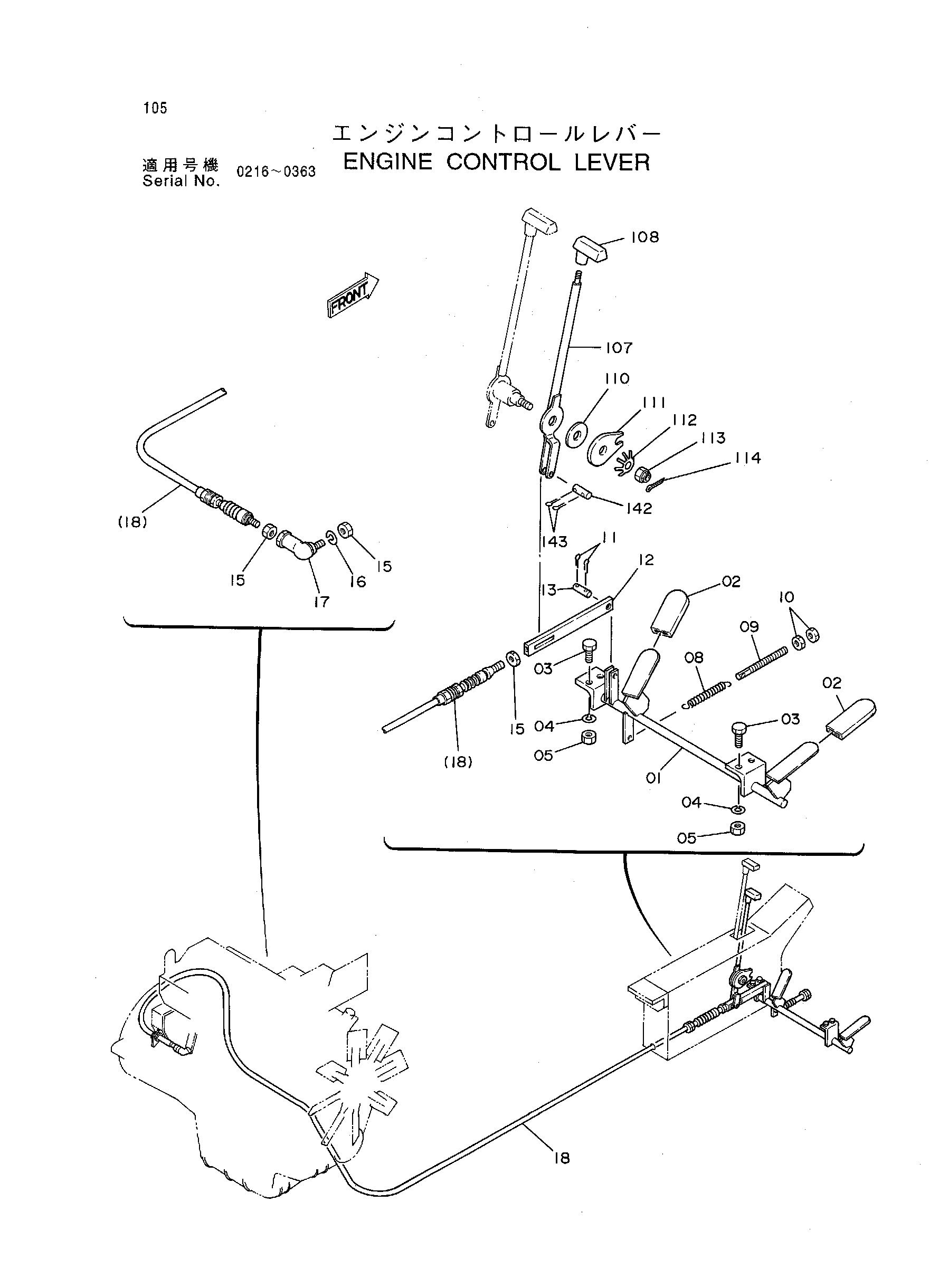

Заводская схема «Управление двигателем рычаг» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8035850 | Педаль аккел | 1 |
| 02 | 969343 | Крышка | 2 |
| 03 | J901030 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J950010 | Гайка | 4 |
| 08 | 423 | Пружина | 1 |
| 09 | 4165467 | Шток | 1 |
| 10 | J950010 | Гайка | 2 |
| 11 | A762520 | Шплинт | 2 |
| 12 | 4190385 | Тяга | 1 |
| 13 | 445333 | Палец | 1 |
| 15 | M500504 | Гайка | 3 |
| 16 | A590905 | Пружинная шайба | 1 |
| 17 | 4056016 | Шарнир | 1 |
| 18 | 4162419 | Трос управления | 1 |
| 107 | 8035794 | Рычаг | 1 |
| 108 | 4122423 | Рукоятка | 1 |
| 110 | 428770 | Дисковый | 1 |
| 111 | 4053155 | Пластина | 1 |
| 112 | 48569 | Пружина флусх | 1 |
| 112 | 48569 | Пружина флусх | 2 |
| 113 | M531008 | Корончатая гайка | 1 |
| 114 | A762025 | Шплинт | 1 |
| 142 | 445333 | Палец | 1 |
| 143 | A762520 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
