Гидрораспределитель — HITACHI KH300

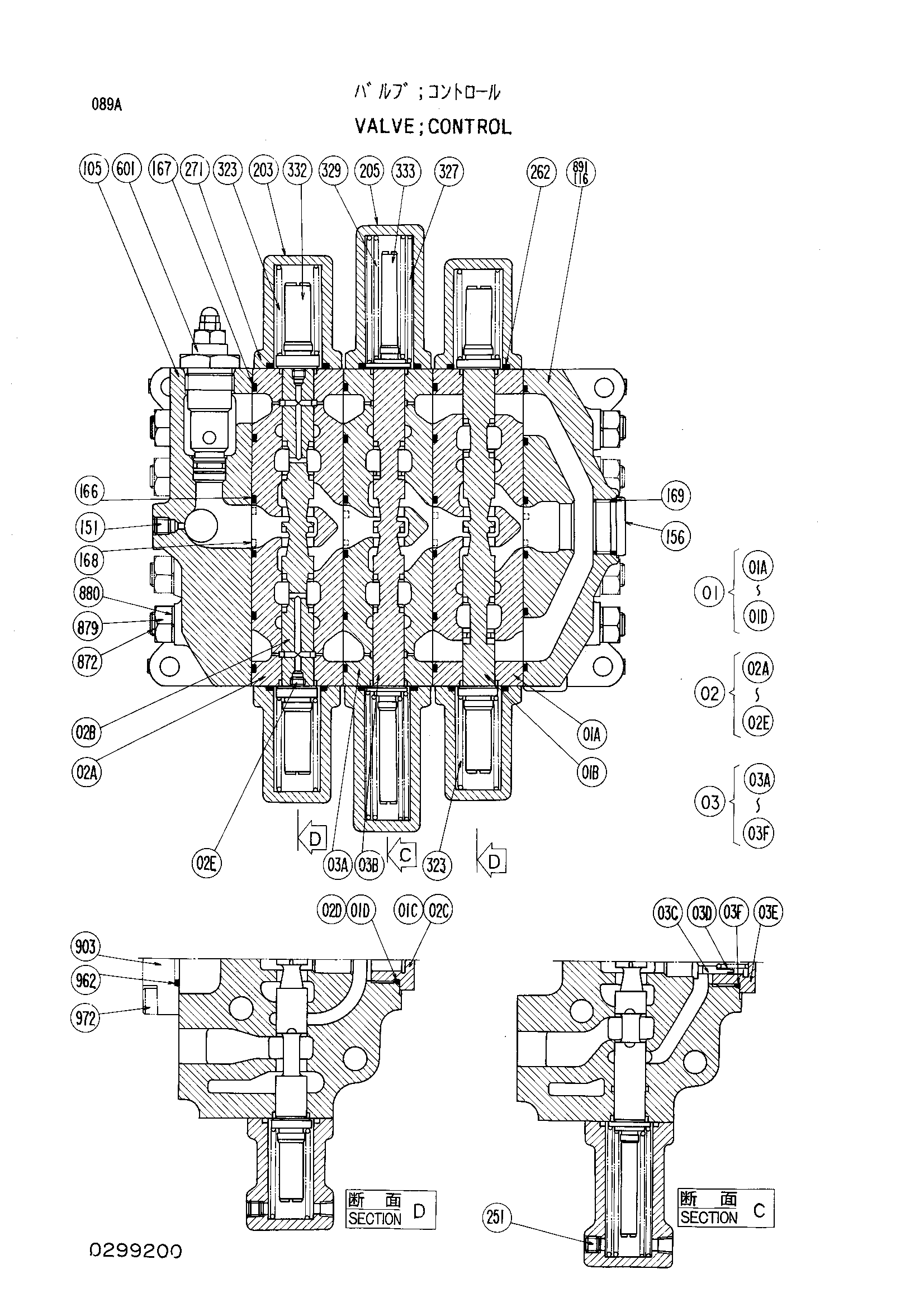

Заводская схема «Гидрораспределитель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4155936 | Гидрораспределитель | 1 | |
| 01 | 0299201 | Клапан сектион.т | 1 |
| 01C | 0272417 | Колпачок | 1 |
| 01D | 4506430 | Уплотнительное кольцо | 1 |
| 02 | 0299202 | Клапан сектион.с | 1 |
| 02C | 0272417 | Колпачок | 1 |
| 02D | 4506430 | Уплотнительное кольцо | 1 |
| 02E | 94-2010 | Пробка | 2 |
| 03 | 0299203 | Клапан секция | 1 |
| 03C | 0272415 | Тарельчатый клапан | 1 |
| 03D | 0272416 | Пружина | 1 |
| 03E | 0272417 | Колпачок | 1 |
| 03F | 4506430 | Уплотнительное кольцо | 1 |
| 105 | 0272405 | Концевой секция | 1 |
| 116 | 0272406 | Енд-сектион | 1 |
| 151 | 0102440 | Пробка | 1 |
| 156 | 0229304 | Пробка | 1 |
| 166 | 970860 | Уплотнительное кольцо | 4 |
| 167 | 970860 | Уплотнительное кольцо | 8 |
| 168 | 4509182 | Уплотнительное кольцо | 4 |
| 169 | 984614 | Уплотнительное кольцо | 1 |
| 203 | 0272408 | Крышка концевой | 4 |
| 205 | 0272409 | Крышка концевой | 2 |
| 251 | 0102440 | Пробка | 6 |
| 262 | A811035 | Уплотнительное кольцо | 6 |
| 271 | 0173608 | Болт с внутренним шестигранником | 24 |
| 323 | 0272411 | Пружина | 4 |
| 327 | 0272412 | Пружина | 2 |
| 329 | 0299204 | Пружина | 2 |
| 332 | 0272413 | Седло пружины | 4 |
| 333 | 0272414 | Седло пружины | 2 |
| 601 | 4195295 | Предохранительный клапан | 1 |
| 872 | 0272418 | Болт | 4 |
| 879 | 0102245 | Гайка | 8 |
| 880 | 4144344 | Пружинная шайба | 8 |
| 903 | 0272420 | Фланец | 1 |
| 962 | A811040 | Уплотнительное кольцо | 1 |
| 972 | M341232 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
