Трубопроводы(сплиттер) — HITACHI KH300

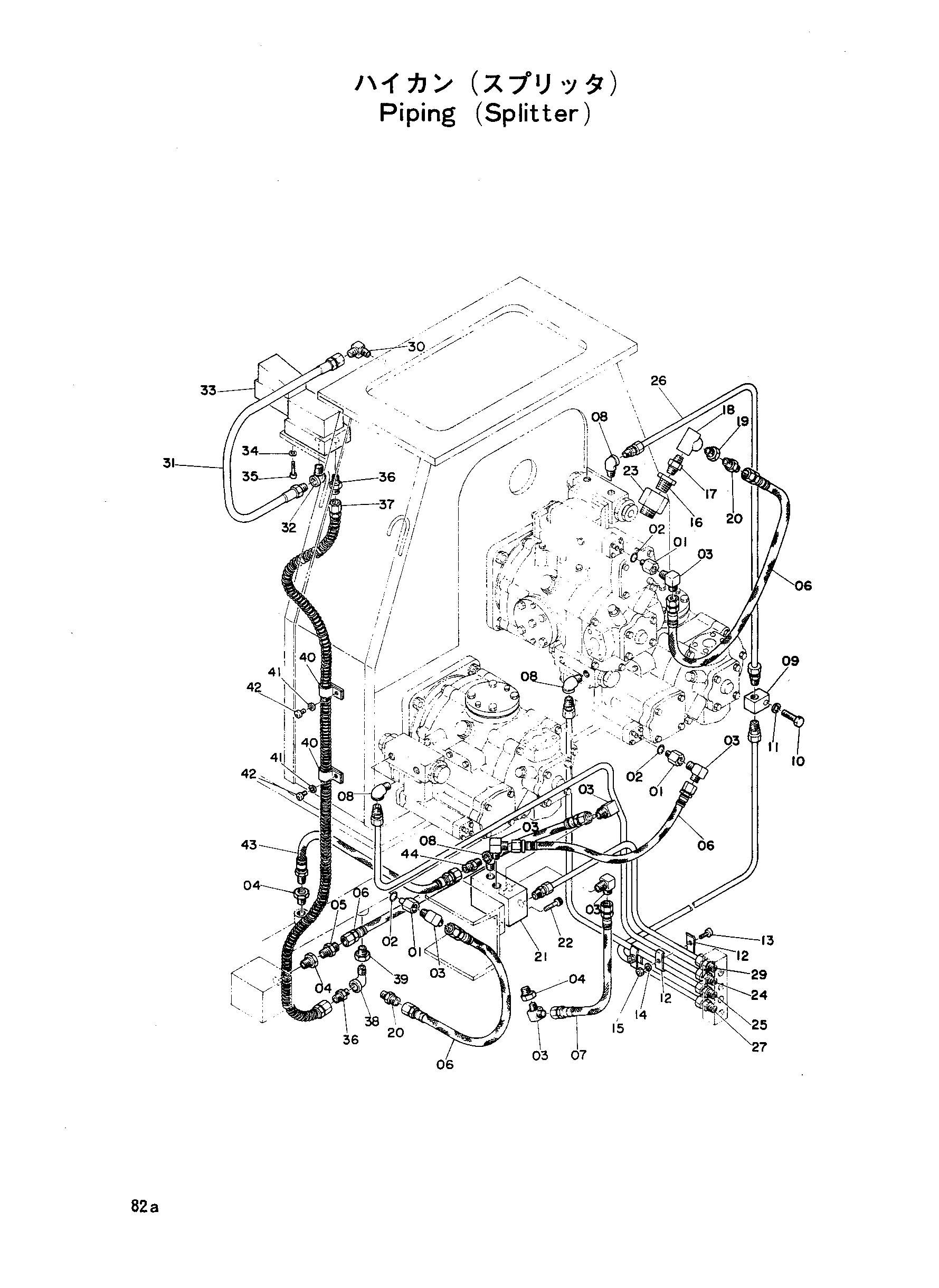

Заводская схема «Трубопроводы(сплиттер)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4025324 | Адаптер S | 3 |
| 02 | 4509180 | Уплотнительное кольцо | 3 |
| 03 | 94-1401 | Адаптер | 7 |
| 04 | 94-1601 | Переходник | 4 |
| 05 | 94-1301 | Адаптер | 1 |
| 06 | 4025326 | Шланг | 4 |
| 07 | 4025327 | Шланг | 1 |
| 08 | 94-0630 | Угловой штуцер | 4 |
| 09 | 4015439 | Разъём | 1 |
| 10 | M200836 | Болт | 1 |
| 11 | A590908 | Пружинная шайба | 1 |
| 12 | 4031929 | Хомут трубки | 8 |
| 13 | M430616 | Винт | 4 |
| 14 | A590906 | Пружинная шайба | 4 |
| 15 | M500605 | Гайка | 4 |
| 16 | J728683 | Переходник | 1 |
| 17 | J70783 | Штуцер | 1 |
| 18 | J70483 | Тройник | 1 |
| 19 | J728382 | Втулка | 1 |
| 20 | 94-1301 | Адаптер | 2 |
| 21 | 4024255 | Клапан | 1 |
| 22 | M340628 | Болт | 2 |
| 23 | 4024990 | Втулка | 1 |
| 24 | 4025336 | Трубка | 1 |
| 25 | 4025337 | Трубка | 1 |
| 26 | 4025338 | Трубка | 1 |
| 27 | 4025339 | Трубка | 1 |
| 29 | 4025335 | Трубка | 1 |
| 30 | 94-1401 | Адаптер | 1 |
| 31 | 4006654 | Шланг | 1 |
| 32 | 94-0630 | Угловой штуцер | 1 |
| 33 | 4039582 | Электромагнитный клапан | 1 |
| 34 | A590906 | Пружинная шайба | 2 |
| 35 | M430625 | Винт | 2 |
| 36 | 94-1301 | Адаптер | 2 |
| 37 | 4042577 | Резиновый шланг | 1 |
| 38 | 94-0646 | Угловой штуцер | 1 |
| 39 | J728382 | Втулка | 1 |
| 40 | 4000859 | Зажим трубка | 2 |
| 41 | A590906 | Пружинная шайба | 2 |
| 42 | M430610 | Винт | 2 |
| 43 | 4136372 | Нейлоновый шланг | 1 |
| 44 | 94-1301 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
