Стрела вставка — HITACHI KH300

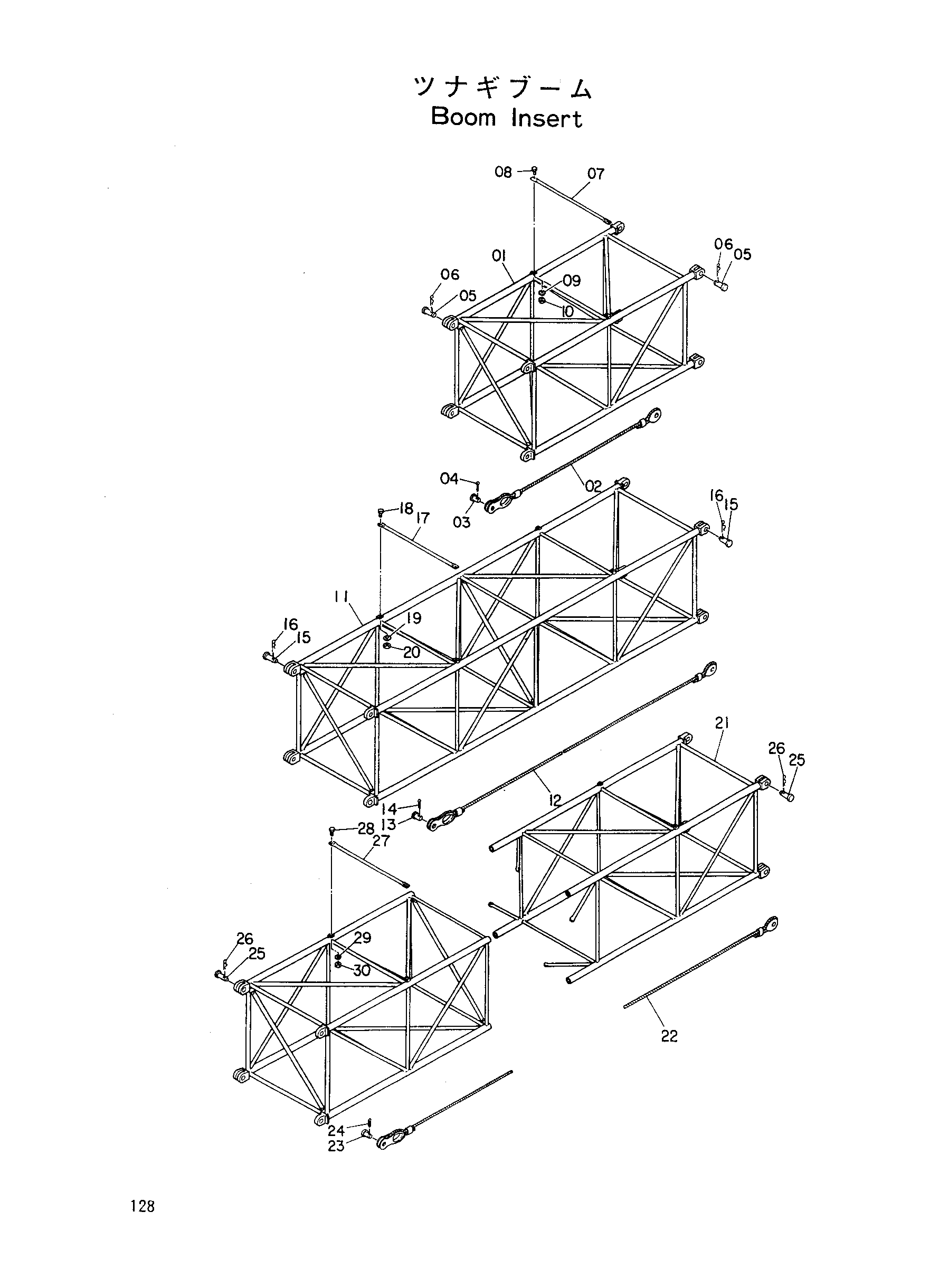

Заводская схема «Стрела вставка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7006552 | Стрела вставка 3M | 1 |
| 01-10 | 9025760 | Стрела вставка3M | 1 |
| 02 | 8006567 | Канат подвесной | 2 |
| 03 | Z439589 | Палец | 2 |
| 04 | A761000 | Шплинт | 2 |
| 05 | 4046619 | Палец | 4 |
| 06 | 4043750 | Палец блокировка | 4 |
| 07 | 4025831 | Трубка | 1 |
| 08 | M111628 | Болт | 2 |
| 09 | A590916 | Пружинная шайба | 2 |
| 10 | M501613 | Гайка | 2 |
| 11 | 6002894 | Стрела вставка 6M | 1 |
| 11-20 | 9025759 | Стрела вставка | 1 |
| 12 | 8006568 | Канат подвесной | 2 |
| 13 | Z439589 | Палец | 2 |
| 14 | A761000 | Шплинт | 2 |
| 15 | 4046619 | Палец | 4 |
| 16 | 4043750 | Палец блокировка | 4 |
| 17 | 4025831 | Трубка | 2 |
| 18 | M111628 | Болт | 4 |
| 19 | A590916 | Пружинная шайба | 4 |
| 20 | M501613 | Гайка | 4 |
| 21 | 6002895 | Стрела вставка 9M | 1 |
| 21-30 | 9025761 | Стрела вставка9 | 1 |
| 22 | 8006566 | Канат подвесной | 2 |
| 23 | Z439589 | Палец | 2 |
| 24 | A761000 | Шплинт | 2 |
| 25 | 4046619 | Палец | 4 |
| 26 | 4043750 | Палец блокировка | 4 |
| 27 | 4025831 | Трубка | 3 |
| 28 | M111628 | Болт | 6 |
| 29 | A590916 | Пружинная шайба | 6 |
| 30 | M501613 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
