Боковой стойка — HITACHI KH300

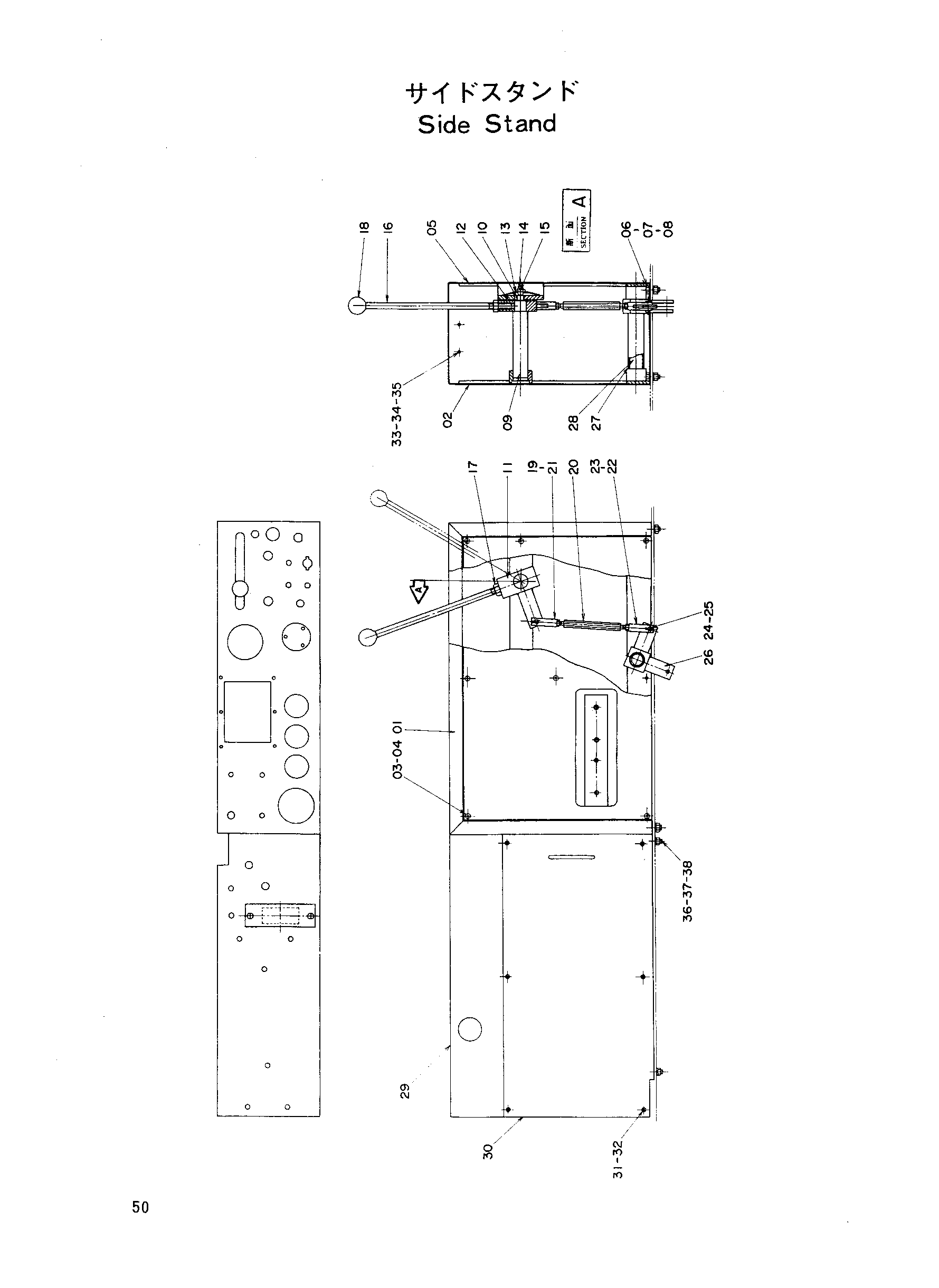

Заводская схема «Боковой стойка» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6002930 | Сидестанд | 1 |
| 01-04 | 9025745 | Сидестанд в сборе | 1 |
| 02 | 4083792 | Крышка | 1 |
| 03 | M430610 | Винт | 8 |
| 04 | A590906 | Пружинная шайба | 8 |
| 05 | 4070099 | Колпачок резиновый | 1 |
| 06 | M111020 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | M501008 | Гайка | 4 |
| 09 | Z499884 | Палец | 1 |
| 10 | Z47531 | Установочный штифт | 1 |
| 11 | Z969334 | Рычаг | 1 |
| 12 | Z428770 | Дисковый | 1 |
| 13 | Z48569 | Пружина флусх | 1 |
| 14 | M531008 | Корончатая гайка | 1 |
| 15 | A762025 | Шплинт | 1 |
| 16 | Z499888 | Рычаг | 1 |
| 17 | M501411 | Гайка | 1 |
| 18 | Z499845 | Рукоятка | 1 |
| 19 | M980844 | Концевой вилка | 1 |
| 20 | 4015393 | Шток | 1 |
| 21 | M500807 | Гайка | 1 |
| 22 | 4015380 | Гайка(левый) | 1 |
| 23 | M990844 | Концевой вилка | 1 |
| 24 | A740821 | Палец | 2 |
| 25 | A762013 | Шплинт | 2 |
| 26 | 9701423 | Рычаг | 1 |
| 27 | 4024200 | Проставка | 1 |
| 28 | 4015392 | Палец | 1 |
| 29 | 7006623 | Сидестанд задний | 1 |
| 29-32 | 9025746 | Сидестанд | 1 |
| 30 | 8005455 | Крышка | 1 |
| 31 | M430610 | Винт | 6 |
| 32 | A590906 | Пружинная шайба | 6 |
| 33 | M200613 | Болт | 2 |
| 34 | A590906 | Пружинная шайба | 2 |
| 35 | M500605 | Гайка | 2 |
| 36 | M111025 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | M501008 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
