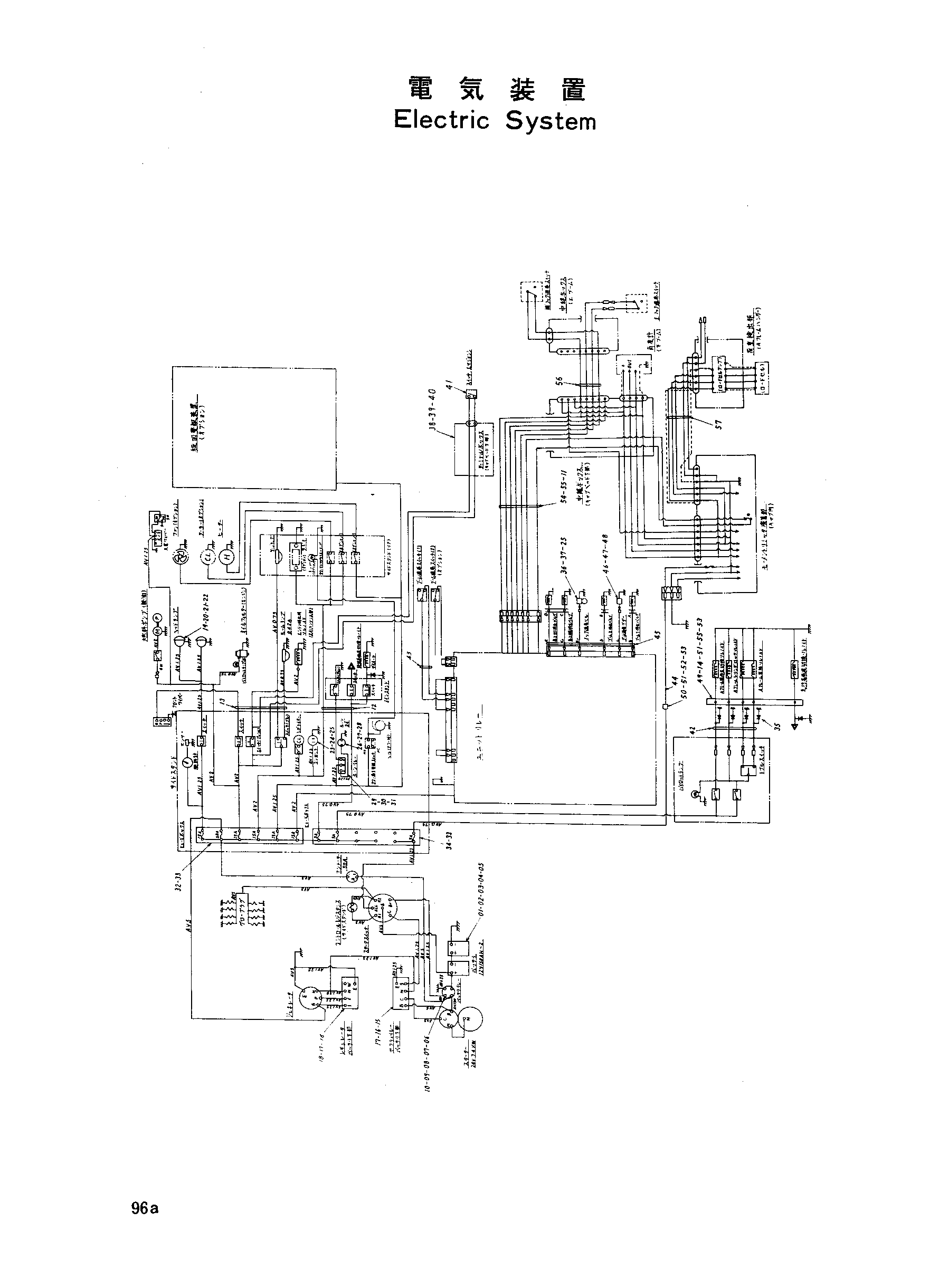

Электрическая система — HITACHI KH300

Заводская схема «Электрическая система» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	Z957854	Аккумулятор	2
02	4011921	Фиксатор	2
03	Z499831	Болт	2
04	A590910	Пружинная шайба	2
05	4003984	Воод	1
06	9910586	Реле	1
07	M200836	Болт	2
08	A590108	Шайба	2
09	A590908	Пружинная шайба	2
10	M500807	Гайка	2
11	Z455156	Сиденье скре	6
12	4055311	Зажим	20
13	4055312	Зажим	10
14	3009958	Крышка	1
15	4072950	Реле защитный	1
16	M200610	Болт	6
17	A590906	Пружинная шайба	6
18	4072951	Регулятор	1
19	Z214771	Фонарь	2
20	M111432	Болт	2
21	A590914	Пружинная шайба	2
22	M501411	Гайка	2
23	Z939171	Металлический	1
24	M470308	Винт	1
25	A590903	Пружинная шайба	7
26	4505524	Звуковой сигнал	1
27	M200825	Болт	1
28	M500807	Гайка	2
29	4505392	Реле	1
30	M430613	Винт	2
31	A590906	Пружинная шайба	2
32	4073054	Короб предохранитель	1
33	M440613	Винт	4
34	4083756	Короб хусе	1
35	4045676	Диод	10
36	Z947457	Белл	1
37	M430310	Винт	2
38	4082321	Короб клемма	1
39	M111016	Болт	2
40	A590910	Пружинная шайба	2
41	4043260	Выключатель	1
42	4055626	Трос каптйре	1
43	4081557	Жгут проводов	1
44	4086835	Жгут проводов	1
45	4082952	Жгут проводов	1
46	Z950703	Зуммер	1
47	M430416	Винт	2
48	A590904	Пружинная шайба	2
49	3006888	Клемма	1
50	Z499314	Зажим	20
51	4064511	Седло винта	2
52	M430610	Винт	20
53	A590906	Пружинная шайба	24
54	4000870	Зажим трубка	6
55	M430613	Винт	10
56	4119098	Жгут проводов	1
57	4119071	Жгут проводов	1
