Пилотный трубопроводы (J.S) — HITACHI KH300

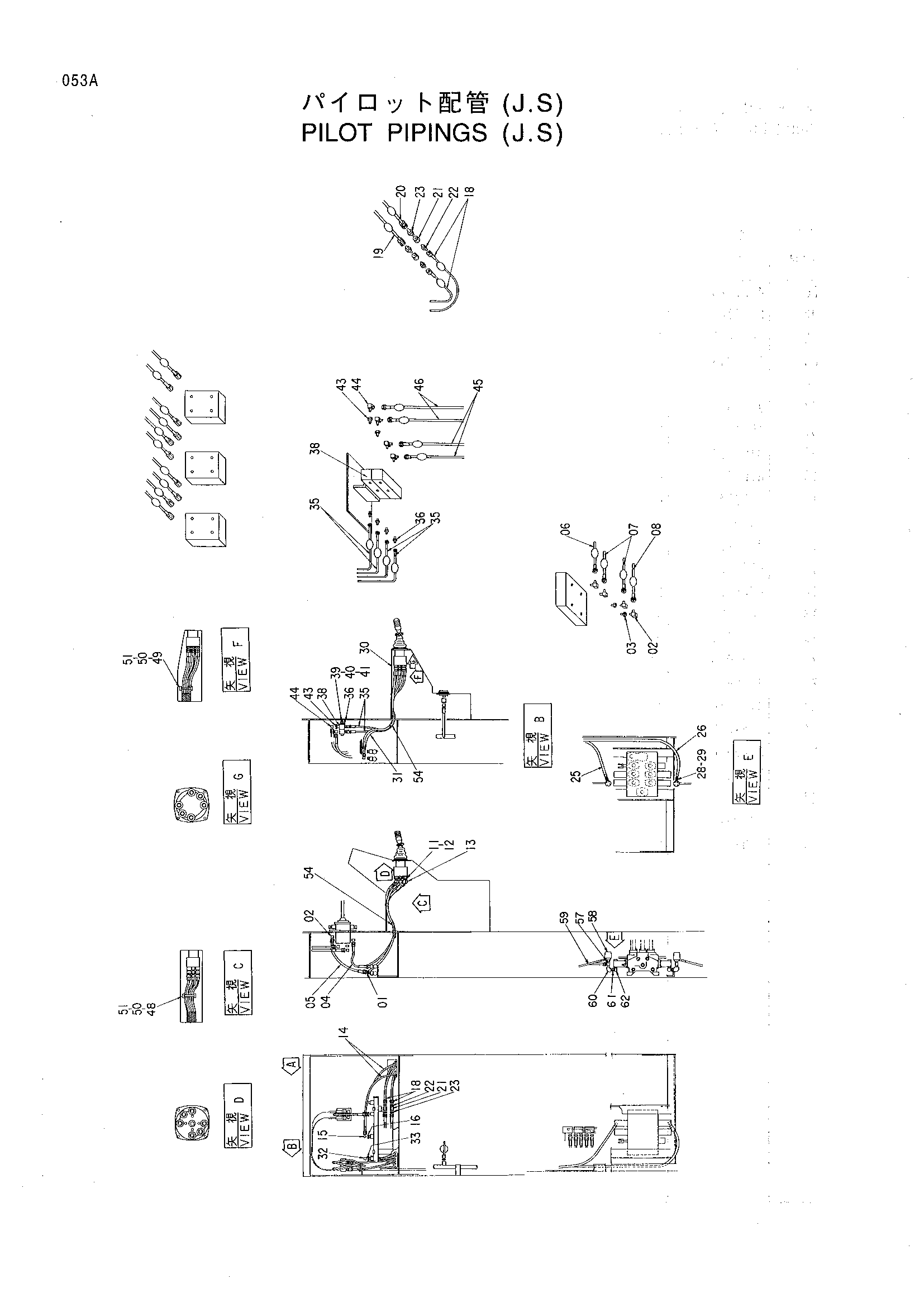

Заводская схема «Пилотный трубопроводы (J.S)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	94-1302	Адаптер	1
02	94-1402	Угловой штуцер	6
03	4156947	Адаптер	2
04	4160602	Шланг	1
05	4124807	Нейлоновый шланг	1
06	4129767	Нейлоновый шланг	1
07	4123230	Нейлоновый шланг	2
08	4156468	Нейлоновый шланг	1
11	4171584	Адаптер	6
12	957366	Уплотнительное кольцо	6
13	94-1501	Угловой штуцер	6
14	4098903	Нейлоновый шланг	2
15	94-1401	Угловой штуцер	2
16	94-1601	Переходник	2
18	4098902	Нейлоновый шланг	2
19	4131422	Нейлоновый шланг	1
20	4136361	Нейлоновый шланг	1
21	94-0685	Переходник S	2
22	94-1301	Адаптер	2
23	94-1302	Адаптер	2
25	4124778	Нейлоновый шланг	1
26	4154600	Нейлоновый шланг	1
28	94-1601	Переходник	2
29	94-1301	Адаптер	2
30	4042030	Адаптер	6
30A	957366	Уплотнительное кольцо	1
31	4509858	Нейлоновый шланг	2
32	94-1401	Угловой штуцер	2
33	94-1601	Переходник	2
35	4509857	Нейлоновый шланг	4
36	94-1301	Адаптер	4
38	4171585	Блок	2
39	J901000	Болт	2
40	A590910	Пружинная шайба	2
41	J950010	Гайка	2
43	4156947	Адаптер	2
44	94-1402	Угловой штуцер	4
45	4124810	Нейлоновый шланг	2
46	4156467	Нейлоновый шланг	2
48	8053344	Опора	1
49	8039308	Опора	1
50	J900610	Болт	4
51	A590906	Пружинная шайба	4
54	4149557	Защитный кожух	12
55	4055312	Ленточный зажим	10
57	4080072	Тройник	2
58	4141458	Датчик давления	2
59	4179602	Шланг	2
60	94-0615	Угловой штуцер	2
61	94-1701	Адаптер	2
62	94-0630	Угловой штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
