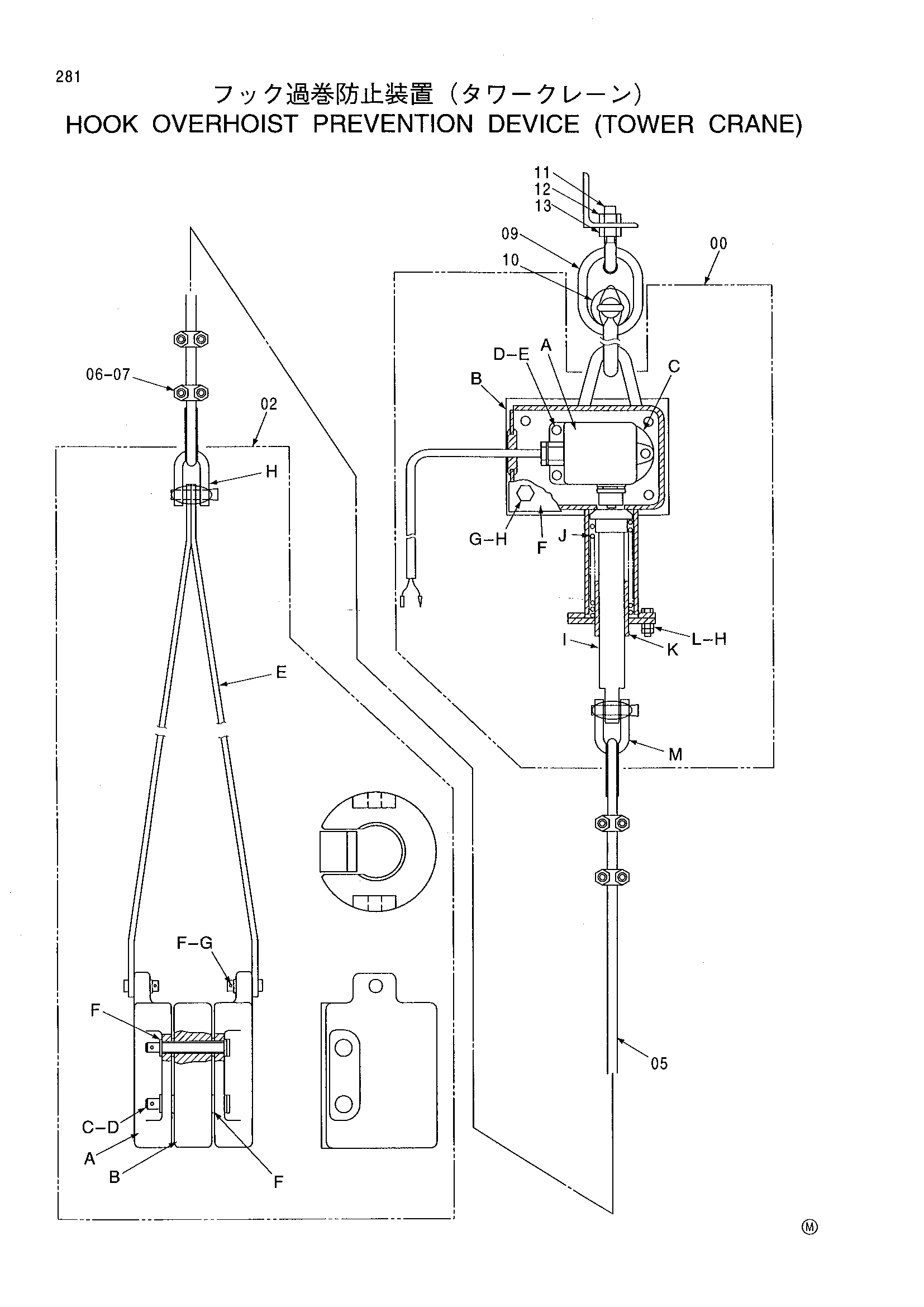

Крюк ограничитель подъёма предотвращение устройство (башенный кран) — HITACHI KH300
Заводская схема «Крюк ограничитель подъёма предотвращение устройство (башенный кран)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9127500 | Крюк ограничитель | 1 | |
| 00 | 9127551 | Выключатель в сборе | 1 |
| 00A | 4314971 | Выключатель концевой | 1 |
| 00B | 8050052 | Короб | 1 |
| 00C | 4205194 | Пластина | 1 |
| 00D | M430640 | Винт | 3 |
| 00E | A590906 | Пружинная шайба | 3 |
| 00F | 4205192 | Крышка | 1 |
| 00G | J900890 | Болт | 4 |
| 00H | M500807 | Гайка | 14 |
| 00I | 4323210 | Ответная планка | 1 |
| 00J | 4240874 | Пружина | 1 |
| 00K | 9741447 | Крышка | 1 |
| 00L | J900830 | Болт | 3 |
| 00M | 4048478 | Серьга | 1 |
| 02 | 9087443 | Веихгхт в сборе | 1 |
| 02A | 2027656 | Веигхгт | 1 |
| 02B | 4240369 | Блок | 1 |
| 02C | 4239970 | Палец | 2 |
| 02D | A764020 | Шплинт | 2 |
| 02E | 8045007 | Штанга | 2 |
| 02F | A590110 | Плоская шайба | 10 |
| 02G | A763016 | Шплинт | 2 |
| 02H | 4048478 | Серьга | 1 |
| 05 | 4240741 | Канат провод | 1 |
| 06 | 94-4002 | Тхимбле | 2 |
| 07 | 94-2901 | Зажим канат | 4 |
| 09 | 4291458 | Тяга | 1 |
| 10 | 4048481 | Серьга | 1 |
| 11 | 4157548 | U-образный болт | 1 |
| 12 | M660010 | U-образная гайка | 2 |
| 13 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
