Муфта (третий барабан) — HITACHI KH300

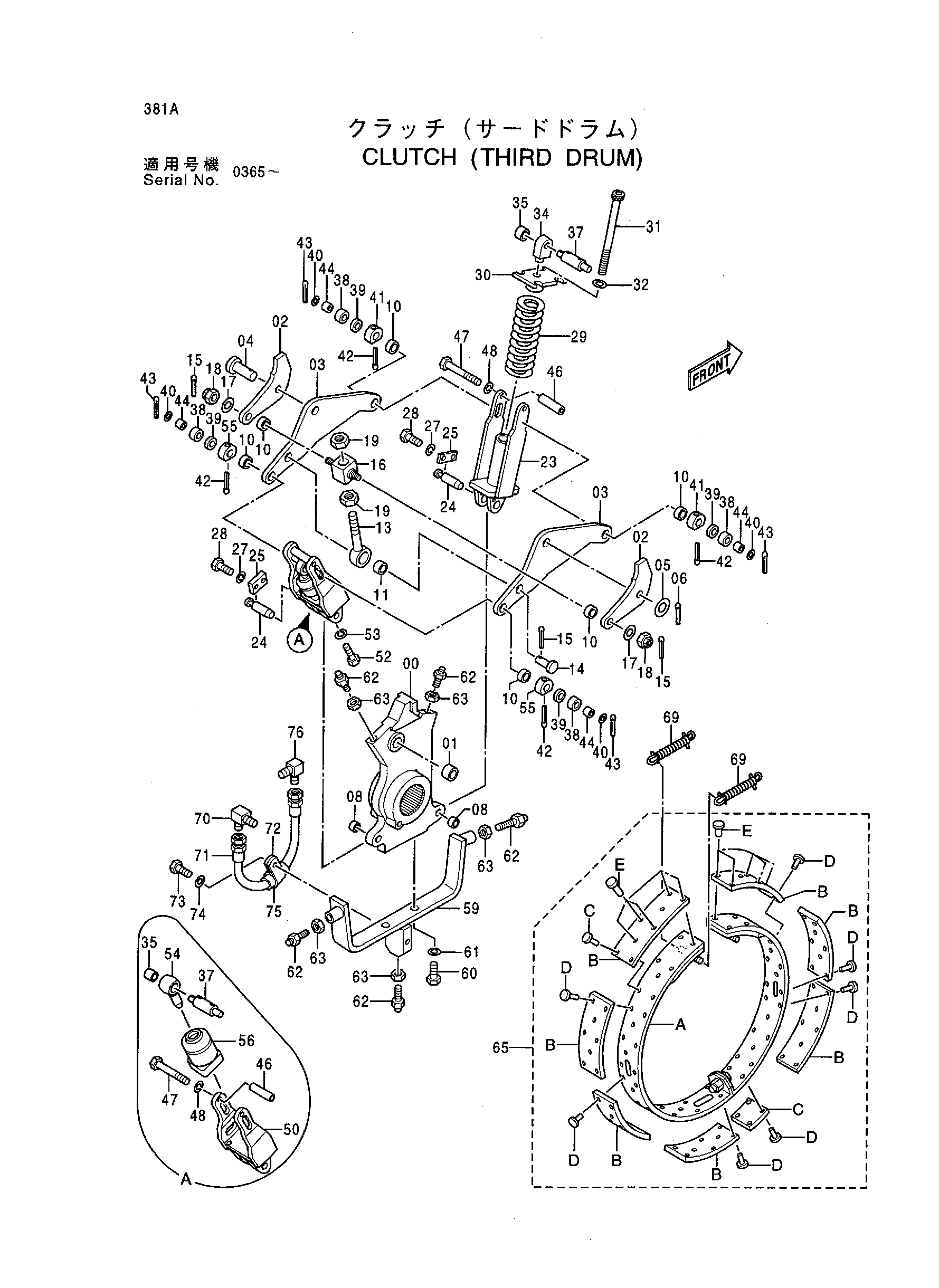

Заводская схема «Муфта (третий барабан)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2021186	Дривер муфта	1
01	4141532	Втулка	1
02	4234552	Рычаг	2
03	4174225	Рычаг	2
04	4141533	Палец	1
05	A590127	Плоская шайба	1
06	A764040	Шплинт	1
08	4141529	Втулка	2
10	4174226	Втулка	6
11	4174227	Втулка	1
13	4174228	Болт проушина	1
14	4174301	Палец	1
15	A764028	Шплинт	3
16	4174229	Труннион	1
17	A590116	Плоская шайба	2
18	M641619	Корончатая гайка	2
19	J951024	Гайка	2
23	8041058	Кронштейн	1
24	4217447	Палец	2
25	4217448	Стопорная пластина	2
27	A590908	Пружинная шайба	4
28	J900816	Болт	4
29	4217454	Пружина	1
30	9729588	Сиденье	1
31	4217312	Болт с внутренним шестигранником	2
32	A590112	Плоская шайба	2
34	4217449	Шток пусх	1
35	4198051	Втулка	2
37	4217450	Палец	2
38	4217451	Ролик	4
39	4193237	Проставка	4
40	4217453	Проставка	4
41	4217452	Проставка	2
42	A765050	Шплинт	4
43	A762020	Шплинт	4
44	4193426	Втулка	4
46	4217455	Проставка	2
47	J901002	Болт	2
48	A590910	Пружинная шайба	2
50	8046021	Кронштейн	1
52	J900822	Болт	4
53	A590908	Пружинная шайба	4
54	4247883	Шток пусх	1
55	4272599	Проставка	2
56	4281295	Гидроцилиндр масляный	1
59	8040858	Направляющая лента	1
60	J901235	Болт	2
61	A590912	Пружинная шайба	2
62	4156705	Болт направляющая	5
63	J950012	Гайка	5
65	9128162	Лента муфта в сборе	1
65A	6009236	Лента муфта	1
65B	4251769	Накладка	7
65C	4141526	Накладка	1
65D	944582	Заклёпка	47
65E	4067163	Заклёпка	10
69	4188413	Пружина	2
70	4247885	Угловой штуцер	1
71	4022459	Шланг	1
72	4190263	Зажим	1
73	J901016	Болт	1
74	A590910	Пружинная шайба	1
75	4023275	Защитный кожух	1
76	4118999	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
