Пилотный трубопроводы (5-3) — HITACHI KH300

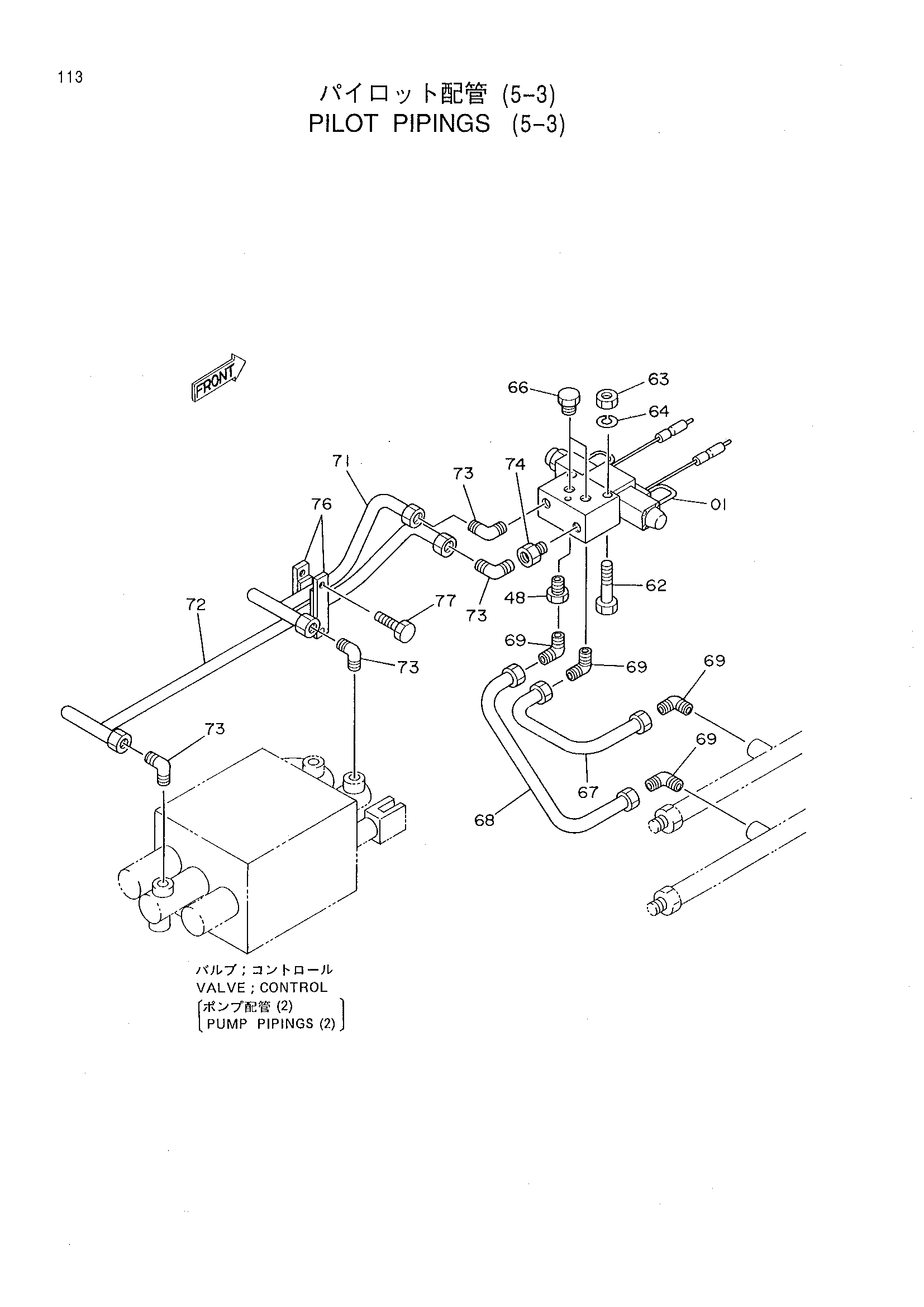

Заводская схема «Пилотный трубопроводы (5-3)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4160495 | Электромагнитный клапан | 1 |
| 48 | 4184799 | Адаптер | 1 |
| 62 | J900870 | Болт | 3 |
| 63 | M500807 | Гайка | 3 |
| 64 | A590908 | Пружинная шайба | 3 |
| 66 | 447483 | Пробка | 2 |
| 67 | 4190873 | Трубка | 1 |
| 68 | 4190874 | Трубка | 1 |
| 69 | 4130177 | Штуцер трубки | 4 |
| 71 | 3035780 | Трубка | 1 |
| 72 | 3035781 | Трубка | 1 |
| 73 | 4130176 | Штуцер трубки | 4 |
| 74 | 4015427 | Адаптер | 1 |
| 76 | 4054024 | Хомут | 2 |
| 77 | J901040 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
