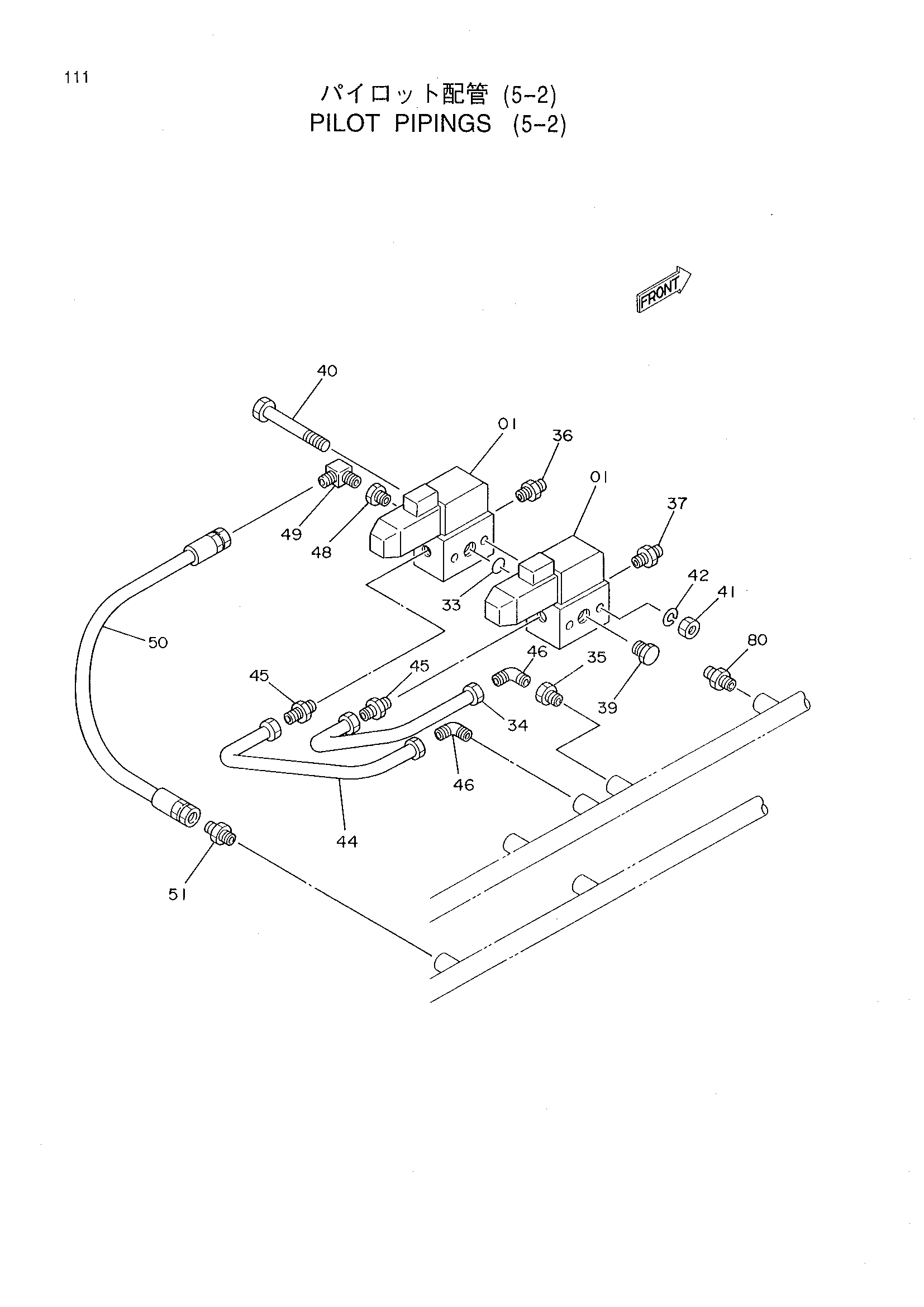

Пилотный трубопроводы (5-2) — HITACHI KH300
Заводская схема «Пилотный трубопроводы (5-2)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4155363 | Клапан SOL. | 2 |
| 33 | 984338 | Уплотнительное кольцо | 1 |
| 34 | 4190871 | Трубка | 1 |
| 35 | 4015427 | Адаптер | 1 |
| 36 | 4144089 | Адаптер | 1 |
| 37 | 94-1301 | Адаптер | 1 |
| 39 | 447483 | Пробка | 1 |
| 40 | J900804 | Болт | 2 |
| 41 | M500807 | Гайка | 2 |
| 42 | A590908 | Пружинная шайба | 2 |
| 44 | 4190872 | Трубка | 1 |
| 45 | 4130170 | Штуцер трубки | 2 |
| 46 | 4130176 | Штуцер трубки | 2 |
| 48 | 4184799 | Адаптер | 1 |
| 49 | 94-1402 | Угловой штуцер | 1 |
| 50 | 4055161 | Шланг | 1 |
| 51 | 94-4302 | Адаптер | 1 |
| 80 | 94-1302 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
