Подъёмный механизм, ход и стрела подъёмный механизм рычаг — HITACHI KH300

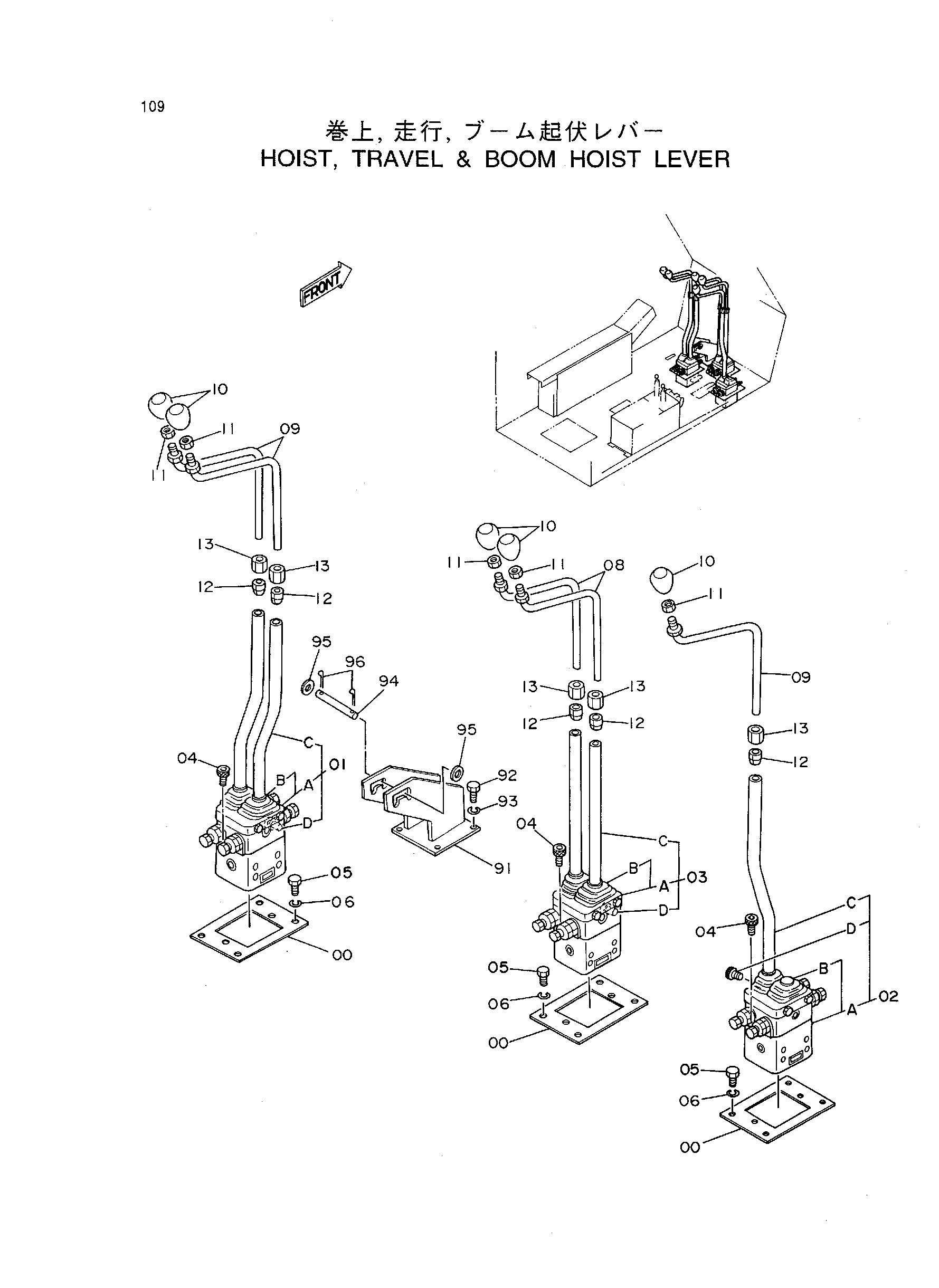

Заводская схема «Подъёмный механизм, ход и стрела подъёмный механизм рычаг» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9719885 | Крышка | 3 |
| 01 | 4155356 | Пилотный клапан(подъёмный механизм) | 1 |
| 01A | 4160229 | Пилотный клапан | 1 |
| 01B | 4160336 | Боотх | 1 |
| 01C | 8029284 | Рычаг | 2 |
| 01D | M341220 | Болт с внутренним шестигранником | 4 |
| 02 | 4155357 замена: 4253595 | Пилотный клапан(стрела подъёмный механизм) | 1 |
| 02 | 4253595 | Пилотный клапан(стрела подъёмный механизм) | 1 |
| 02A | 4160230 замена: 4323207 | Пилотный клапан | 1 |
| 02A | 4323207 | Пилотный клапан | 1 |
| 02B | 4160336 | Боотх | 1 |
| 02C | 8029284 | Рычаг | 1 |
| 02D | M341220 | Болт с внутренним шестигранником | 2 |
| 03 | 4150694 | Пилотный клапан(ход) | 1 |
| 03A | 4160228 | Пилотный клапан | 1 |
| 03B | 4160336 | Боотх | 1 |
| 03C | 8029283 | Рычаг | 2 |
| 03D | M341220 | Болт с внутренним шестигранником | 4 |
| 04 | M341030 замена: M341028 | Болт с внутренним шестигранником | 6 |
| 04 | M341028 | Болт с внутренним шестигранником | 6 |
| 05 | J901025 | Болт | 12 |
| 06 | A590910 | Пружинная шайба | 12 |
| 08 | 8029280 | Рычаг | 2 |
| 09 | 8029281 | Рычаг | 3 |
| 10 | 4154737 | Рукоятка | 5 |
| 11 | J950010 | Гайка | 5 |
| 12 | 4157731 | Ограничитель | 5 |
| 13 | 4157732 | Рукоятка блокировка | 5 |
| 91 | 9721351 | Кронштейн | 1 |
| 92 | J901020 | Болт | 4 |
| 93 | A590910 | Пружинная шайба | 4 |
| 94 | 4165380 | Палец | 1 |
| 95 | A590116 | Шайба | 2 |
| 96 | A764028 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
