Гусёк стрелы стрела — HITACHI KH300

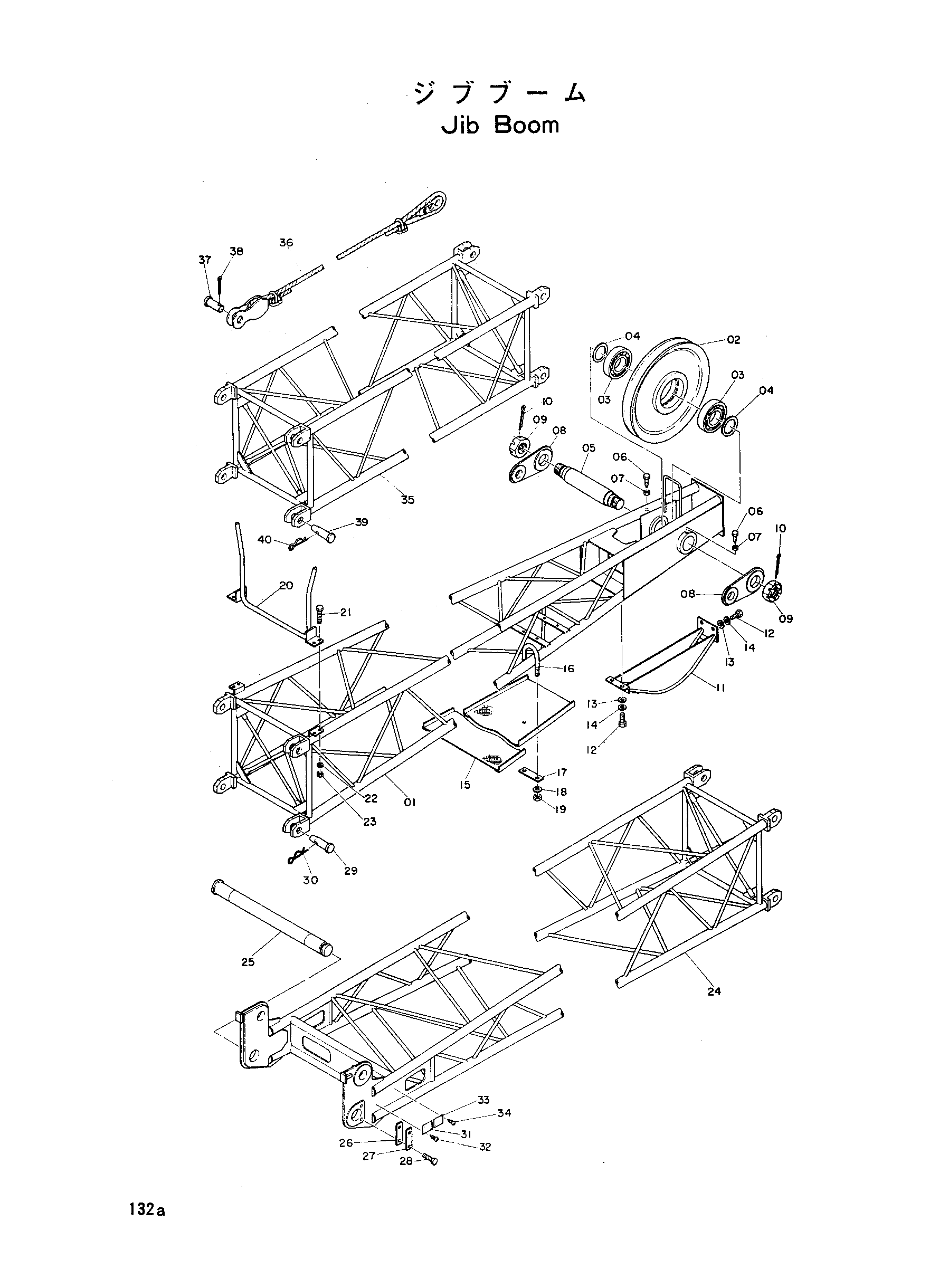

Заводская схема «Гусёк стрелы стрела» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6000763 | Гусёк стрелы, боом-уппер | 1 |
| 01-23 | 9028166 | Гусёк стрелы верхний | 1 |
| 02 | 3010170 | Канатный блок | 1 |
| 03 | 4026535 | Подшипник шарик | 2 |
| 04 | 4026536 | Проставка | 2 |
| 05 | 4026250 | Мост | 1 |
| 06 | Z497855 | Болт | 2 |
| 07 | A501008 | Гайка | 2 |
| 08 | 9709456 | Тяга | 2 |
| 09 | 4006506 | Гайка | 2 |
| 10 | A761002 | Шплинт | 2 |
| 11 | 8020141 | Направляющая каната | 1 |
| 12 | M111632 | Болт | 4 |
| 13 | A590116 | Шайба | 4 |
| 14 | A590916 | Пружинная шайба | 4 |
| 15 | 8003057 | Защитный кожух | 1 |
| 16 | 4026537 | Болт-у | 4 |
| 17 | 4026538 | Шайба | 4 |
| 18 | A590910 | Пружинная шайба | 8 |
| 19 | M501008 | Гайка | 8 |
| 20 | 8003116 | Направляющая каната | 1 |
| 21 | M111028 | Болт | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | M501008 | Гайка | 4 |
| 24 | 6000764 | Гусёк стрелы, стрела, нижний | 1 |
| 25 | 3003347 | Мост | 1 |
| 26 | X4973 | Стопорная пластина | 1 |
| 27 | X41074 | Манжета | 1 |
| 28 | M111628 | Болт | 2 |
| 29 | 4046467 | Палец | 4 |
| 30 | Z414322 | Палец | 4 |
| 31 | Z457606 | Информационная табличка | 1 |
| 32 | M491832 | Винт | 4 |
| 33 | 4053262 | Информационная табличка | 1 |
| 34 | M492564 | Приводной винт | 4 |
| 35 | 7006551 | Стрела гусёк стрелы(вставка | 2 |
| 36 | 8014378 | Канат подвесной | 2 |
| 37 | Z447955 | Палец35 | 2 |
| 38 | A768056 | Шплинт | 2 |
| 39 | 4046467 | Палец | 4 |
| 40 | Z414322 | Палец | 4 |
| 24-30 | 9008800 | Гусёк стрелы нижний | 1 |
| 35-40 | 9028168 | Гусёк стрелы стрела INS. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
