Барабан блокировка (третий барабан) — HITACHI KH300

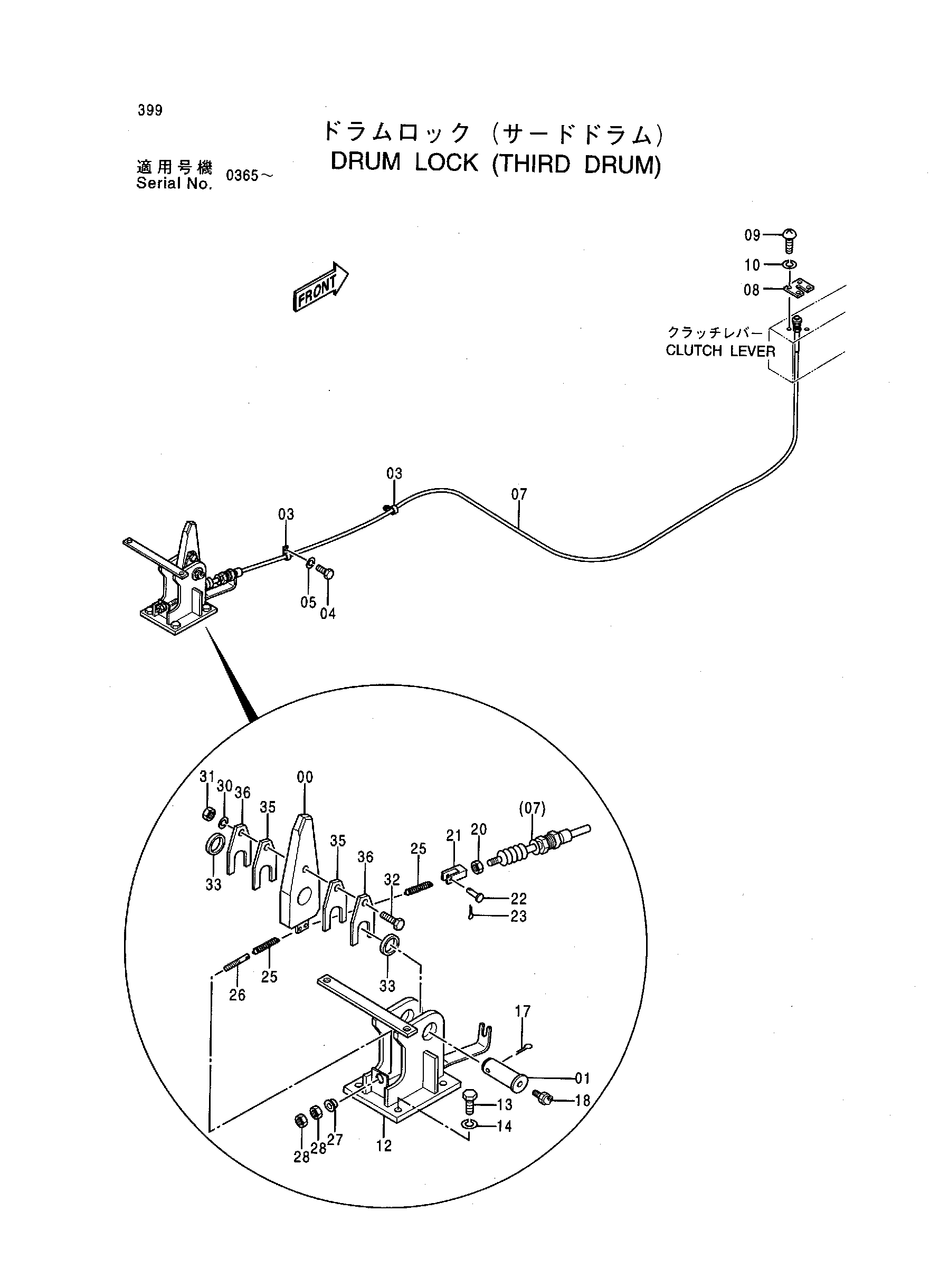

Заводская схема «Барабан блокировка (третий барабан)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8055698 | Зуб | 1 |
| 01 | 4308560 | Палец | 1 |
| 03 | 4190261 | Зажим | 2 |
| 04 | J901014 | Болт | 1 |
| 05 | A590910 | Пружинная шайба | 1 |
| 07 | 4227729 | Трос управления | 1 |
| 08 | 4157367 | Крышка | 1 |
| 09 | J850616 | Винт | 4 |
| 10 | J251006 | Пружинная шайба | 4 |
| 12 | 8055697 | Кронштейн | 1 |
| 13 | J901640 | Болт | 4 |
| 14 | A590916 | Пружинная шайба | 4 |
| 17 | A768071 | Шплинт | 1 |
| 18 | J75581 | Пресс-маслёнка | 1 |
| 20 | M500605 | Гайка | 1 |
| 21 | M980624 | Концевой вилка | 1 |
| 22 | A740616 | Палец | 1 |
| 23 | A761610 | Шплинт | 1 |
| 25 | 443270 | Пружина растяжения | 2 |
| 26 | 4190402 | Шток | 1 |
| 27 | 4190410 | Сиденье | 1 |
| 28 | J950010 | Гайка | 2 |
| 30 | A590910 | Пружинная шайба | 1 |
| 31 | J950010 | Гайка | 1 |
| 32 | J901060 | Болт | 1 |
| 33 | 4309670 | Проставка | 2 |
| 35 | 4264932 | Регулировочная шайба 1.2 | 10 |
| 36 | 4255160 | Регулировочная шайба 2.3 | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
