Каталог запчастей HITACHI
Барабан вал (стрела подъёмный механизм) — HITACHI KH300

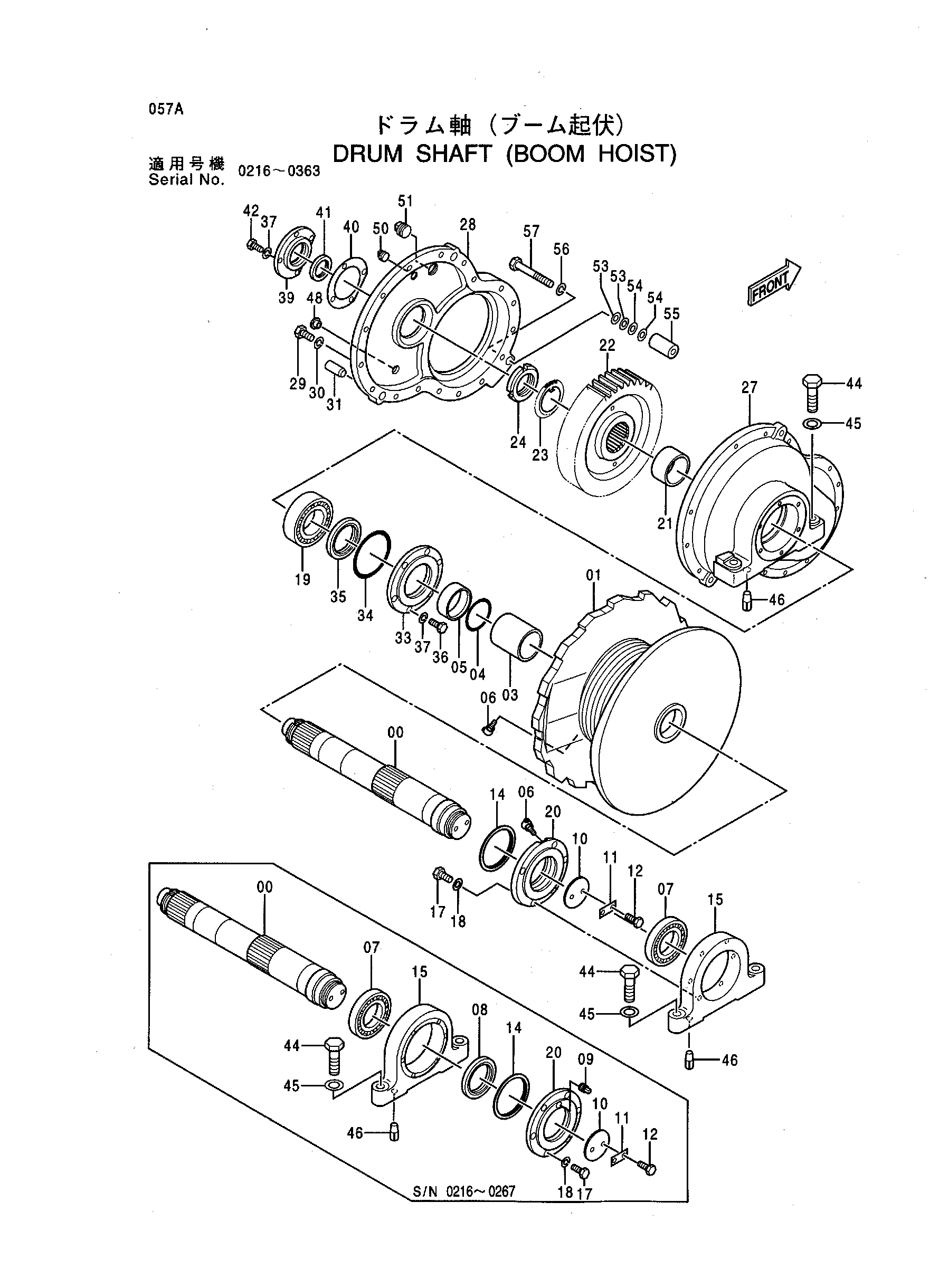

Заводская схема «Барабан вал (стрела подъёмный механизм)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2022642 | Вал | 1 |
| 00 | 2026684 | Вал | 1 |
| 01 | 1008120 | Барабан боомхоист | 1 |
| 03 | 4175880 | Проставка | 1 |
| 04 | A810110 | Уплотнительное кольцо | 1 |
| 05 | 4175879 | Проставка | 1 |
| 06 | J75581 | Штуцер | 1 |
| 06 | J75581 | Штуцер | 2 |
| 07 | 4162997 | Шариковый подшипник | 1 |
| 08 | 4182291 | Фиксатор подшипник | 1 |
| 09 | 94-2021 | Пробка | 1 |
| 10 | X4811 | Фиксатор | 1 |
| 11 | X4844 | Стопорная шайба | 1 |
| 12 | J901235 | Болт | 2 |
| 14 | 4062404 | Масляное уплотнение | 1 |
| 14 | 930659 | Масляное уплотнение | 1 |
| 15 | 3035424 | Педестал | 1 |
| 17 | J901035 | Болт | 6 |
| 18 | A590910 | Пружинная шайба | 6 |
| 19 | 4510122 | Подшипник. спх.рол. | 1 |
| 20 | 4189823 | Фиксатор | 1 |
| 20 | 3042805 | Фиксатор | 1 |
| 21 | 4136437 | Проставка | 1 |
| 22 | 3030018 | Шестерня | 1 |
| 23 | 454962 | Шайба подшипник. | 1 |
| 24 | 454945 | Гайка подшипник. | 1 |
| 27 | 1008231 | Корпус шестерня | 1 |
| 28 | 1008232 | Крышка | 1 |
| 29 | J931650 замена: J901650 | Болт | 10 |
| 29 | J901650 | Болт | 10 |
| 30 | A590916 | Пружинная шайба | 10 |
| 31 | 4162766 | Установочный штифт | 2 |
| 33 | 3035018 | Фиксатор | 1 |
| 34 | A810190 | Уплотнительное кольцо | 1 |
| 35 | 984194 | Масляное уплотнение | 1 |
| 36 | J901230 | Болт | 6 |
| 37 | A590912 | Пружинная шайба | 10 |
| 39 | 4141855 | Крышка | 1 |
| 40 | 4141854 | Манжета | 1 |
| 41 | 923810 | Масляное уплотнение | 1 |
| 42 | J901225 | Болт | 4 |
| 44 | M923011 | Болт | 4 |
| 45 | 4114408 | Шайба | 4 |
| 46 | 4122547 | Установочный штифт | 4 |
| 48 | 971380 | Указатель уровня | 1 |
| 50 | 94-2025 | Пробка | 1 |
| 51 | 94-2028 | Пробка | 1 |
| 53 | 4162764 | Регулировочная шайба 0.1 | 2 |
| 54 | 4162765 | Регулировочная шайба 0.3 | 2 |
| 55 | 4162763 | Проставка | 1 |
| 56 | A590920 | Пружинная шайба | 1 |
| 57 | J932011 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
