Поворот рычаг — HITACHI KH300

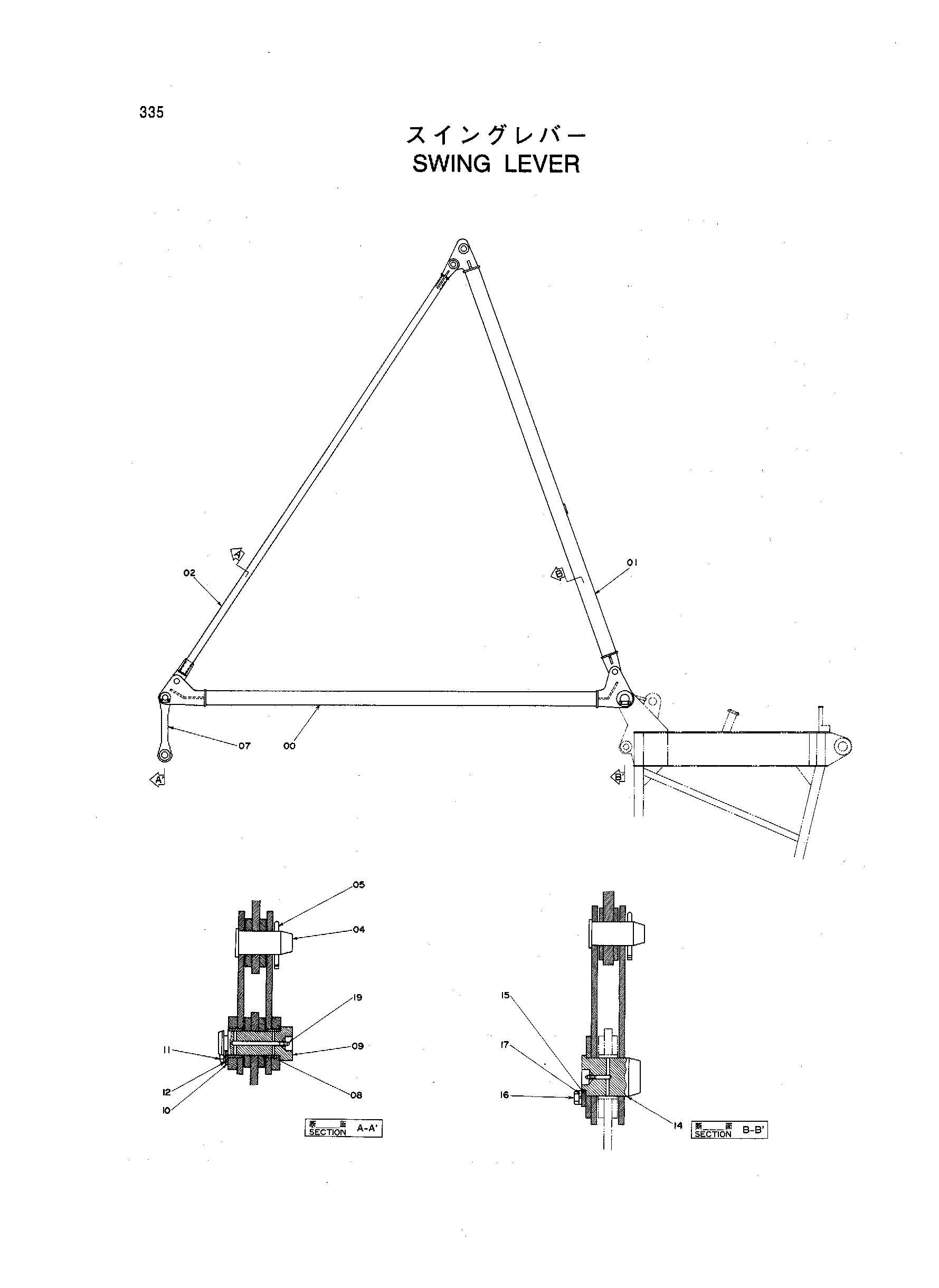

Заводская схема «Поворот рычаг» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9060106 | Поворот рычаг | 1 | |
| 00 | 6007073 | Рычаг | 1 |
| 01 | 6007074 | Рычаг | 1 |
| 02 | 8032039 | Стойка | 2 |
| 04 | 4170901 | Палец | 6 |
| 05 | A761080 | Шплинт | 6 |
| 07 | 9723032 | Ринк | 2 |
| 08 | 4171274 | Втулка | 4 |
| 09 | 4170900 | Палец | 2 |
| 10 | X4246 | Стопорная пластина | 2 |
| 11 | J901225 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 14 | 4170903 | Палец | 2 |
| 15 | X4247 | Стопорная пластина | 2 |
| 16 | J901630 | Болт | 4 |
| 17 | A590916 | Пружинная шайба | 4 |
| 19 | J75481 | Штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
