Электрооборудование — HITACHI KH300

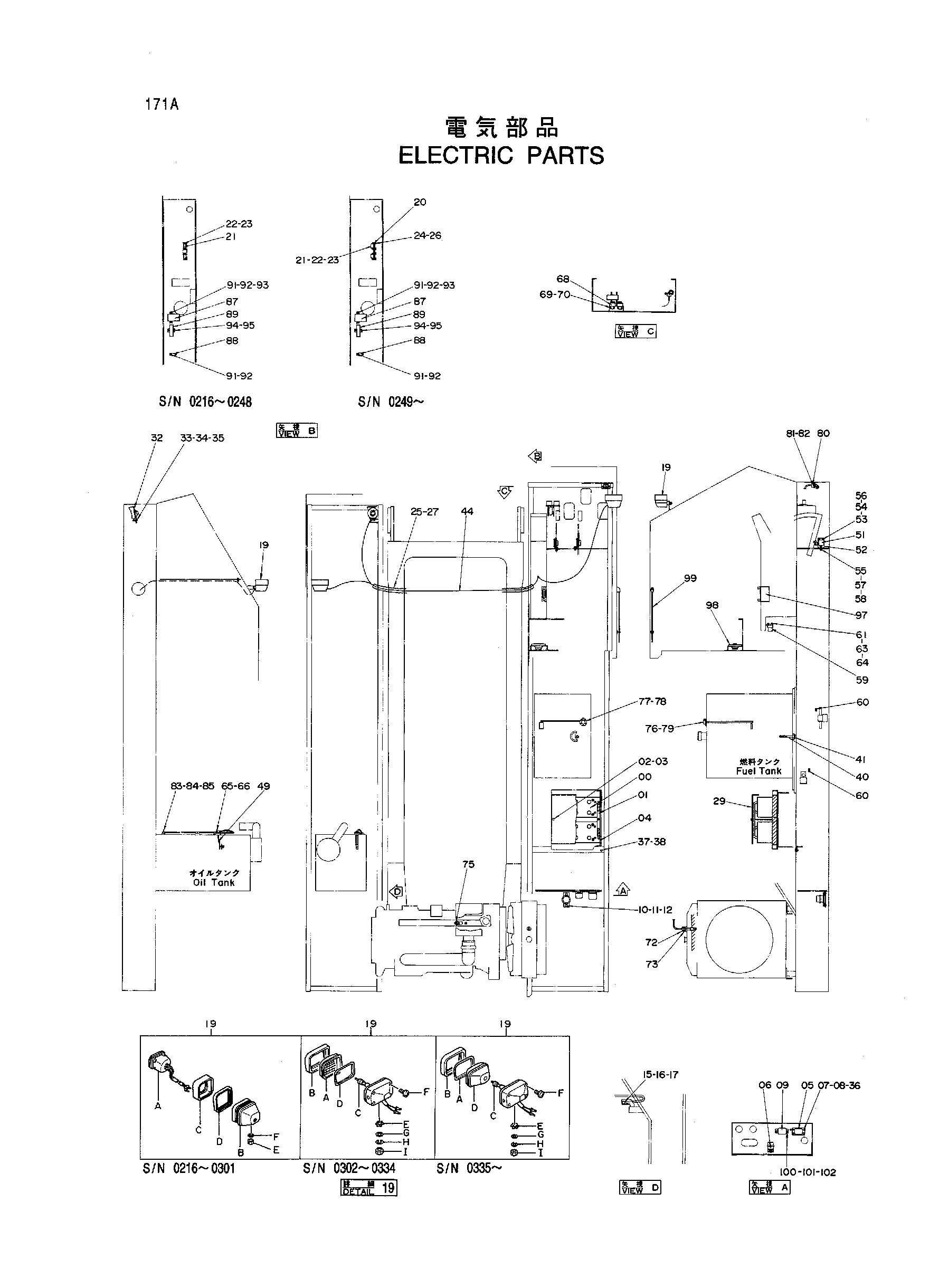

Заводская схема «Электрооборудование» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4097510 замена: 4192421	Аккумулятор	2
00	4192421	Аккумулятор	2
01	4011921	Фиксатор	2
02	4145330	Болт	2
03	A590910	Пружинная шайба	2
04	4003984	Воод	1
05	4515085	Реле	1
06	4031771	Реле аккумулятор	1
07	J900610 замена: J900612	Болт	5
07	J900612	Болт	5
08	A590906	Пружинная шайба	5
09	4515086	Регулятор	1
10	J900828	Болт	2
11	A590108	Шайба	2
12	A590908	Пружинная шайба	2
15	J901230	Болт	1
16	A590912	Пружинная шайба	1
17	A590112	Шайба	1
19	4151325 замена: 4295833	Фара	2
19A	4163596	Фонарь	1
19B	4163597	Держатель	1
19C	4163598	Лента	1
19D	4163599	Лента	1
19E	M501411	Гайка	1
19F	A590914	Пружинная шайба	1
19	4295833 замена: 4336570	Фонарь головка в сборе	2
19	4314613 замена: 4326800	Фонарь головка в сборе	2
19	4336570	Фонарь головка в сборе	2
19	4326800	Фонарь головка в сборе	2
19A	4307023	Рассеиватель	1
19A	4326801	Ленс блок	1
19B	4307024	Рама	1
19B	4326802	Рама	1
19C	4307025	Лампа	1
19D	4307028	Прокладка	1
19D	4326803	Прокладка	1
19E	4307026	Шайба	1
19F	4307027	Винт	1
19G	A590114	Шайба	1
19H	A590914	Пружинная шайба	1
19I	J952014	Гайка	1
20	4247775	Седло винта	1
21	4097514	Реле	2
22	M430313	Винт	4
23	A590903	Пружинная шайба	4
24	J900825	Болт	2
25	4190403	Трубка	1
26	A590908	Пружинная шайба	2
27	4055312	Зажим	10
29	8035857	Крышка	1
32	4505524	Звуковой сигнал	1
33	J900825	Болт	2
34	M500807	Гайка	2
35	A590908	Пружинная шайба	2
36	A590106	Плоская шайба	5
37	J901020	Болт	1
38	A590910	Пружинная шайба	1
40	4131643	Выключатель уровень	1
41	4189398 замена: 4157648	Уплотнительная шайба	1
41	4157648	Уплотнительная шайба	1
44	4192672	Жгут проводов	1
44	4267782	Жгут проводов	1
44	4279407	Жгут проводов	1
49	4129942	Выключатель уровень	1
51	4142272	Выключатель микро	2
52	4139955	Кронштейн	2
53	M430625	Винт	6
54	A590906	Пружинная шайба	6
55	J901030	Болт	4
56	A590106	Плоская шайба	6
57	J950010	Гайка	4
58	A590910	Пружинная шайба	4
59	4178359	Реле	1
60	4195590	Диод	6
61	M430316	Винт	2
63	A590903	Пружинная шайба	2
64	M500303	Гайка	2
65	M430510	Винт	3
65	M430510	Винт	3
65	J450510	Винт с шайбой	3
65	J450510	Винт с шайбой	3
66	A590905	Пружинная шайба	3
66	A590905	Пружинная шайба	3
68	4149142	Реле	2
69	M430508	Винт	4
70	A590905	Пружинная шайба	4
72	4150367	Выключатель уровень	1
73	4131721	Манжета	1
75	4030594	Блок	1
76	3026554	Указатель	1
77	M430513	Винт	5
77	M430513	Винт	5
77	J450510	Винт с шайбой	5
77	J450510	Винт с шайбой	5
78	A590905	Пружинная шайба	5
78	A590905	Пружинная шайба	5
79	4044994 замена: 4211031	Манжета	1
79	4211031	Манжета	1
80	4190997	Короб клемма	1
81	J900616	Болт	2
82	A590906	Пружинная шайба	2
83	4000853 замена: 4000856	Зажим трубка	2
83	4000856	Зажим трубка	2
84	M430610	Винт	2
85	A590906	Пружинная шайба	2
87	4158759	Таймер	1
87	4210118	Таймер	1
88	4158760	Реле	1
89	4158761	Резистор	1
91	M430610	Винт	4
92	A590906	Пружинная шайба	4
93	A590106	Плоская шайба	2
94	M430510	Винт	2
95	A590905	Пружинная шайба	2
97	4043976	Радио	1
98	4121152	Динамик	1
99	4159984	Антенна	1
100	J900610 замена: J900612	Болт	2
100	J900612	Болт	2
101	A590906	Пружинная шайба	2
102	A590106	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
