Радиатор блок — HITACHI KH300

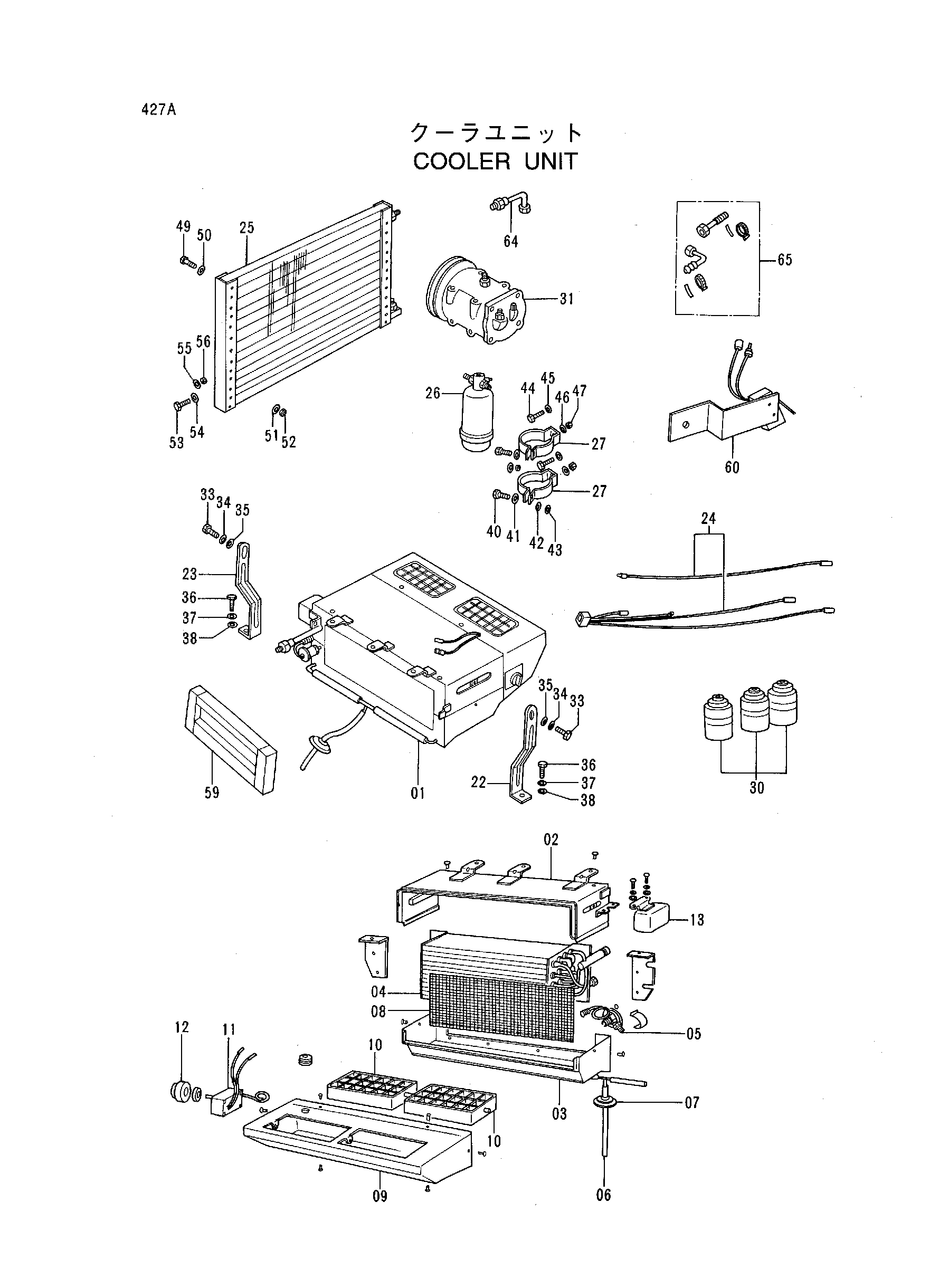

Заводская схема «Радиатор блок» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4078816 | Радиатор | 1 | |
| 01 | 4080640 | Радиатор блок | 1 |
| 02 | 0228201 | Корпус (U) | 1 |
| 03 | 0228202 | Корпус (левый) | 1 |
| 04 | 0228203 | Евапоратор | 1 |
| 05 | 0228204 | Тхермо-валве | 1 |
| 06 | 0228205 | Шланг дренажный | 1 |
| 07 | 0228206 | Резиновая втулка | 1 |
| 08 | 0228207 | Сетчатый фильтр | 1 |
| 09 | 0228208 | Панель | 1 |
| 10 | 0228209 | Решётка | 2 |
| 11 | 0228210 | Термостат | 1 |
| 12 | 0228211 | Ручка | 1 |
| 13 | 0228212 | Реле | 1 |
| 22 | 0228213 | Кронштейн (B) | 1 |
| 23 | 0228214 | Кронштейн (A) | 1 |
| 24 | 0228215 | Жгут проводов | 1 |
| 25 | 4045674 | Конденсатор | 1 |
| 26 | 4080644 | Ликуид бак | 1 |
| 27 | 4045673 | Кронштейн | 2 |
| 30 | 0228216 | GAS фреон | 3 |
| 31 | 4080641 | Компрессор | 1 |
| 33 | M200613 | Болт | 2 |
| 34 | A590906 | Пружинная шайба | 2 |
| 35 | A590106 | Шайба | 2 |
| 36 | M111025 | Болт | 2 |
| 37 | A590910 | Пружинная шайба | 2 |
| 38 | A590110 | Шайба | 2 |
| 40 | M200620 | Болт | 2 |
| 41 | A590106 | Шайба | 2 |
| 42 | A590906 | Пружинная шайба | 2 |
| 43 | M500605 | Гайка | 2 |
| 44 | M200816 | Болт | 2 |
| 45 | A590108 | Шайба | 2 |
| 46 | A590908 | Пружинная шайба | 2 |
| 47 | M500807 | Гайка | 2 |
| 49 | M200640 | Болт | 8 |
| 50 | A590106 | Шайба | 8 |
| 51 | A590906 | Пружинная шайба | 8 |
| 52 | M500605 | Гайка | 8 |
| 53 | M200825 | Болт | 4 |
| 54 | A590108 | Шайба | 4 |
| 55 | A590908 | Пружинная шайба | 4 |
| 56 | M590807 | Гайка | 4 |
| 59 | 4110899 | Амортизатор | 1 |
| 60 | 4158681 | Выключатель микро | 1 |
| 64 | 4045670 | Адаптер | 1 |
| 65 | 0228217 | Адаптер-сет | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
