Пилотный трубопроводы (5-1) — HITACHI KH300

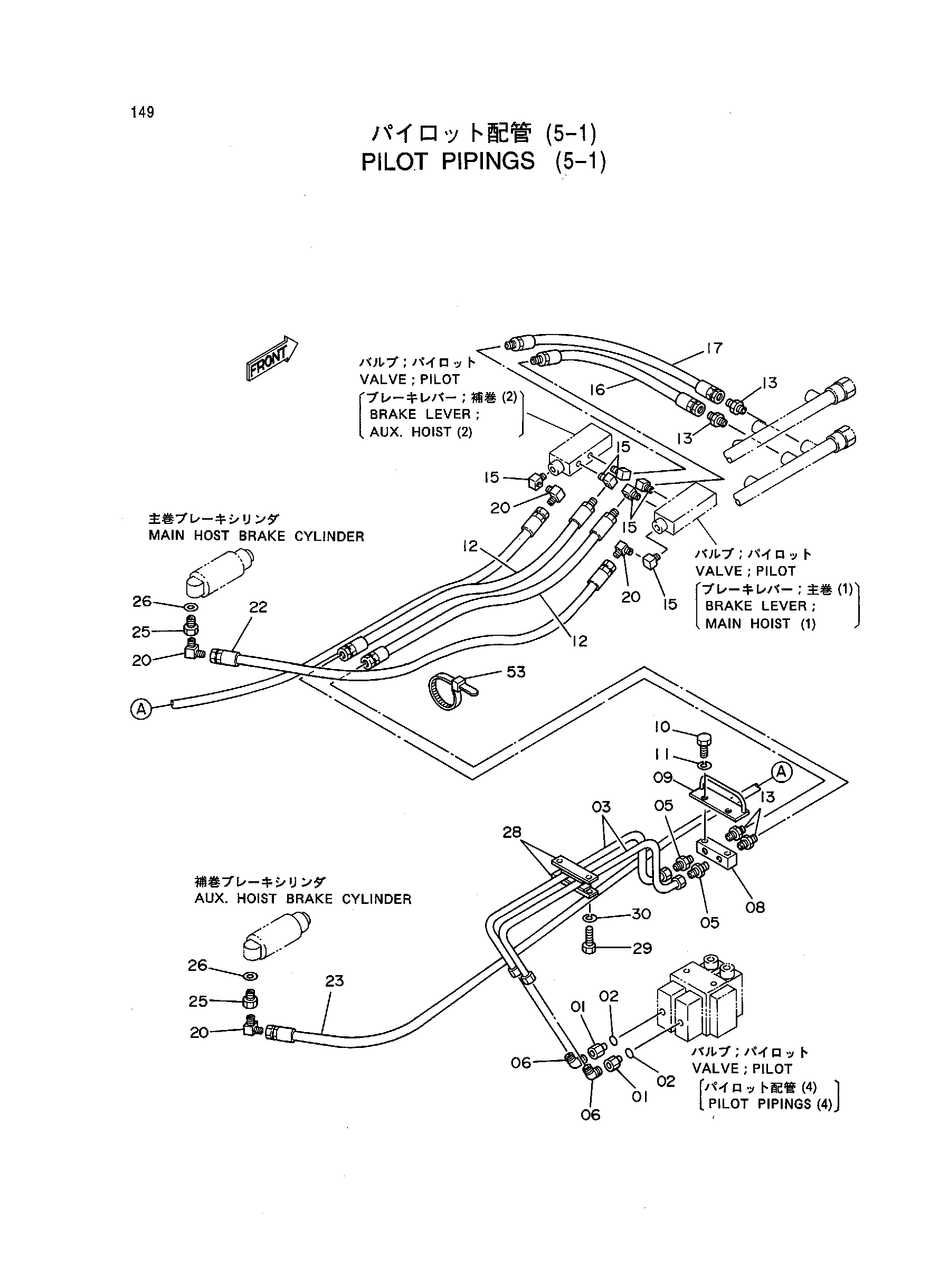

Заводская схема «Пилотный трубопроводы (5-1)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156946 | Адаптер | 2 |
| 02 | 4509180 | Уплотнительное кольцо | 2 |
| 03 | 4190869 | Трубка | 2 |
| 05 | 4130171 | Штуцер трубки | 2 |
| 06 | 4130177 | Штуцер трубки | 2 |
| 08 | 4190870 | Коллектор | 1 |
| 09 | 9725661 | Опора | 1 |
| 10 | J901050 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4160607 | Шланг | 2 |
| 13 | 94-1302 | Адаптер | 4 |
| 15 | 4156948 | Угловой штуцер | 6 |
| 16 | 4067468 | Шланг | 1 |
| 17 | 4054368 | Шланг | 1 |
| 20 | 94-1402 | Угловой штуцер | 4 |
| 22 | 4158052 | Шланг | 1 |
| 23 | 4151833 | Шланг | 1 |
| 25 | 4000585 | Адаптер | 2 |
| 26 | 499107 | Прокладка | 2 |
| 28 | 4069831 | Хомут | 2 |
| 29 | J901050 | Болт | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 53 | 4055311 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
