Аккел рычаг — HITACHI KH300

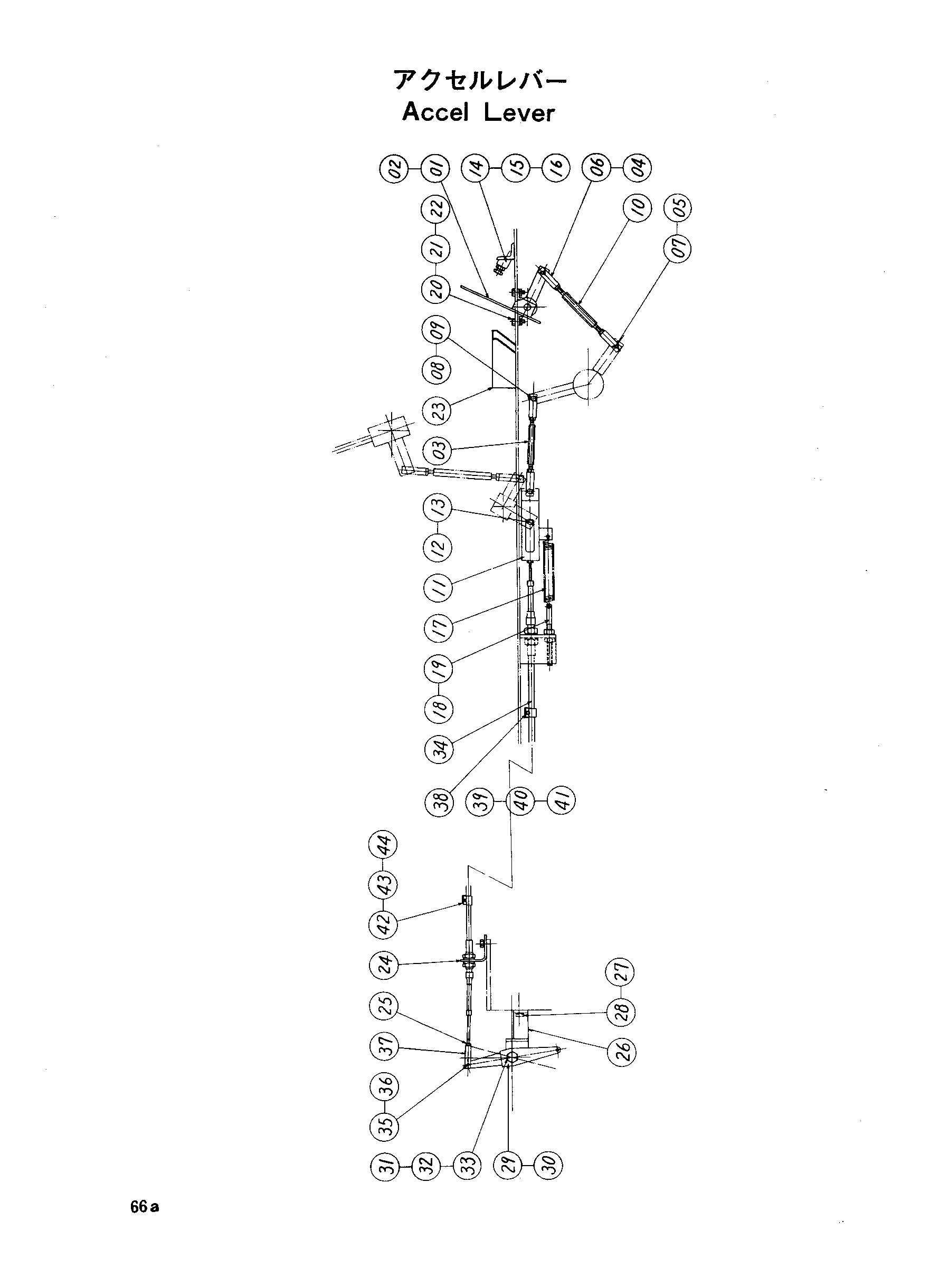

Заводская схема «Аккел рычаг» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8012582 | Педаль аккел | 1 |
| 02 | Z969343 | Крышка | 2 |
| 03 | 4015411 | Шток | 1 |
| 04 | M980844 | Концевой вилка | 2 |
| 05 | M990844 | Концевой вилка | 2 |
| 06 | M500807 | Гайка | 2 |
| 07 | 4015380 | Гайка(левый) | 2 |
| 08 | A740821 | Палец | 4 |
| 09 | A762013 | Шплинт | 4 |
| 10 | 4024663 | Шток | 1 |
| 11 | 9702272 | Тяга | 1 |
| 12 | Z445333 | Палец | 1 |
| 13 | J412520 | Шплинт | 2 |
| 14 | 9702273 | Кронштейн | 1 |
| 15 | M111040 | Болт | 1 |
| 16 | M501008 | Гайка | 1 |
| 17 | Z423 | Пружина | 1 |
| 18 | 4023348 | Болт проушина | 1 |
| 19 | M501210 | Гайка | 2 |
| 20 | M200822 | Болт | 4 |
| 21 | A590908 | Пружинная шайба | 4 |
| 22 | M500807 | Гайка | 4 |
| 23 | 4049091 | Сиденье | 2 |
| 24 | 4024249 | Опора | 1 |
| 25 | M500605 | Гайка | 2 |
| 26 | 9702274 | Кронштейн | 1 |
| 27 | A590908 | Пружинная шайба | 2 |
| 28 | M210818 | Болт | 2 |
| 29 | 4024250 | Втулка | 1 |
| 30 | 9702275 | Рычаг | 1 |
| 31 | 4024251 | Болт | 1 |
| 32 | A590910 | Пружинная шайба | 1 |
| 33 | M501008 | Гайка | 1 |
| 34 | 4089865 | Трос управления | 1 |
| 35 | A750620 | Палец | 1 |
| 36 | A761610 | Шплинт | 2 |
| 37 | M980634 | Концевой вилка | 1 |
| 38 | Z967773 | Хомут | 4 |
| 39 | A590906 | Пружинная шайба | 3 |
| 40 | M430610 | Винт | 3 |
| 41 | Z499932 | Седло винта | 3 |
| 42 | Z929040 | Пластина | 1 |
| 43 | M430410 | Винт | 1 |
| 44 | A590104 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
