Топливный устройство — HITACHI KH300

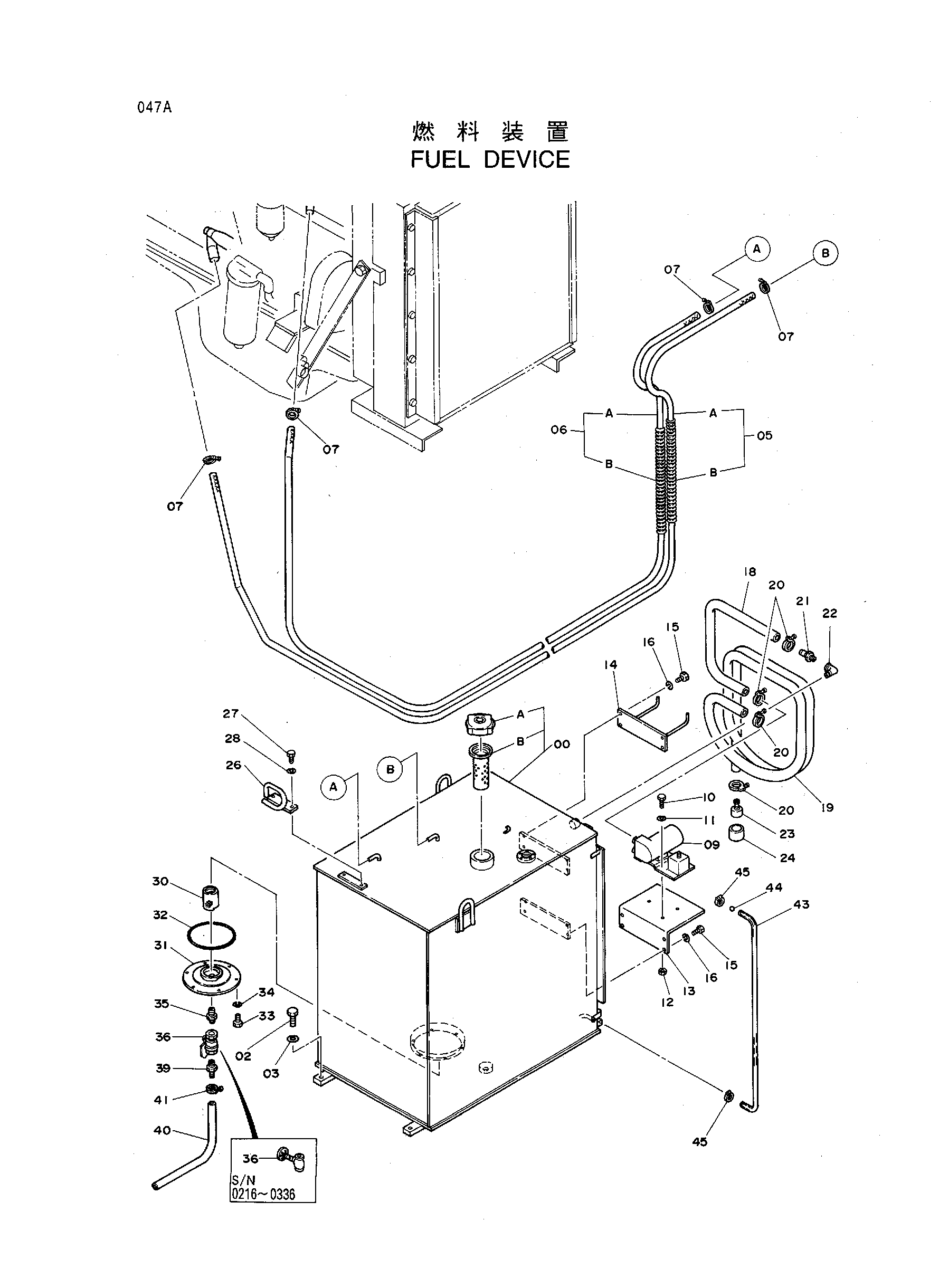

Заводская схема «Топливный устройство» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6007836	Топливный бак	1
00A	4135015	Колпачок	1
00B	4135014	Фильтр	1
02	J901645 замена: J901640	Болт	4
02	J901640	Болт	4
03	A590916	Пружинная шайба	4
05	4189513	Топливный шланг	1
05A	4160186	Шланг	1
05B	4195077	Защитный кожух	1
06	4189512	Топливный шланг	1
06A	4195075	Шланг	1
06B	4195076	Защитный кожух	1
07	4507228	Хомут шланга	4
09	4103524	Насос	1
10	J900830	Болт	4
11	A590908	Пружинная шайба	4
12	M500807	Гайка	4
13	8035629	Кронштейн	1
14	9725349	Кронштейн	1
15	J901016	Болт	8
16	A590910	Пружинная шайба	8
18	4189396	Топливный шланг	1
19	4189397	Топливный шланг	1
20	499948 замена: 4504367	Хомут шланга	4
20	4504367	Хомут шланга	4
21	4004589	Соединение	1
22	94-0648	Угловой штуцер	1
23	4103527	Сетчатый фильтр	1
24	4507650	Сетчатый фильтр	1
26	8030483	Опора	1
27	J901020	Болт	2
28	A590910	Пружинная шайба	2
30	9702187	Сетчатый фильтр	1
31	9717069	Крышка	1
32	A810165	Уплотнительное кольцо	1
33	J901025	Болт	6
34	A590910	Пружинная шайба	6
35	94-1902	Адаптер	1
36	991679 замена: 4209782	Клапан	1
36	4209782	Шаровой клапан	1
39	451813	Соединение	1
40	4184737	Резиновый шланг	1
41	4507228	Хомут шланга	1
43	4189395	Топливный шланг	1
44	4023550	Поплавок	1
45	4508575	Хомут шланга	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
