Дополнительный. гусёк стрелы — HITACHI KH300

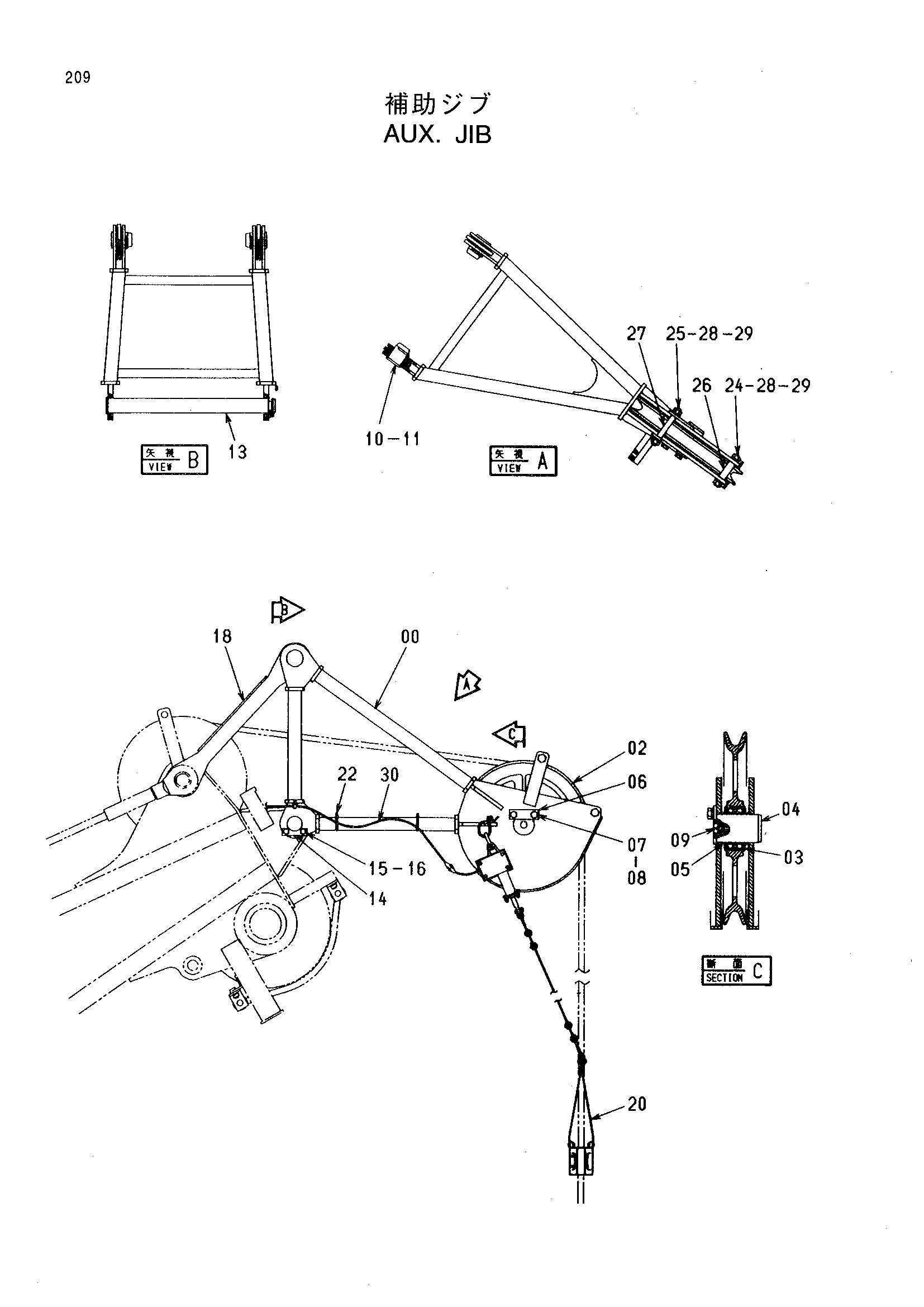

Заводская схема «Дополнительный. гусёк стрелы» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9149597 | Аукс.джиб | 1 | |
| 00 | 6015742 | Гусёк стрелы | 1 |
| 02 | 3078819 | Канатный блок | 1 |
| 03 | 4162591 | Роликовый подшипник | 1 |
| 04 | 4192879 | Палец | 1 |
| 05 | 4163340 | Проставка | 2 |
| 06 | X4248 | Стопорная пластина | 1 |
| 07 | J932035 | Болт | 2 |
| 08 | A590920 | Пружинная шайба | 2 |
| 09 | J75481 | Штуцер | 1 |
| 10 | 4162845 | Палец | 2 |
| 11 | 3006890 | Стопорный палец | 2 |
| 13 | 4163343 | Мост | 1 |
| 14 | X4247 | Стопорная пластина | 1 |
| 15 | J901635 | Болт | 2 |
| 16 | A590916 | Пружинная шайба | 2 |
| 18 | 8030280 | Тяга | 2 |
| 20 | 9127501 | Крюк ограничитель | 1 |
| 22 | 4055312 | Зажим | 2 |
| 24 | 4366301 | Болт | 1 |
| 25 | 4286418 | Болт | 1 |
| 26 | 4366302 | Проставка | 1 |
| 27 | 4286517 | Проставка | 1 |
| 28 | J951024 | Гайка | 4 |
| 29 | A590924 | Пружинная шайба | 4 |
| 30 | 4370600 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
