Бортовой редуктор — HITACHI KH300

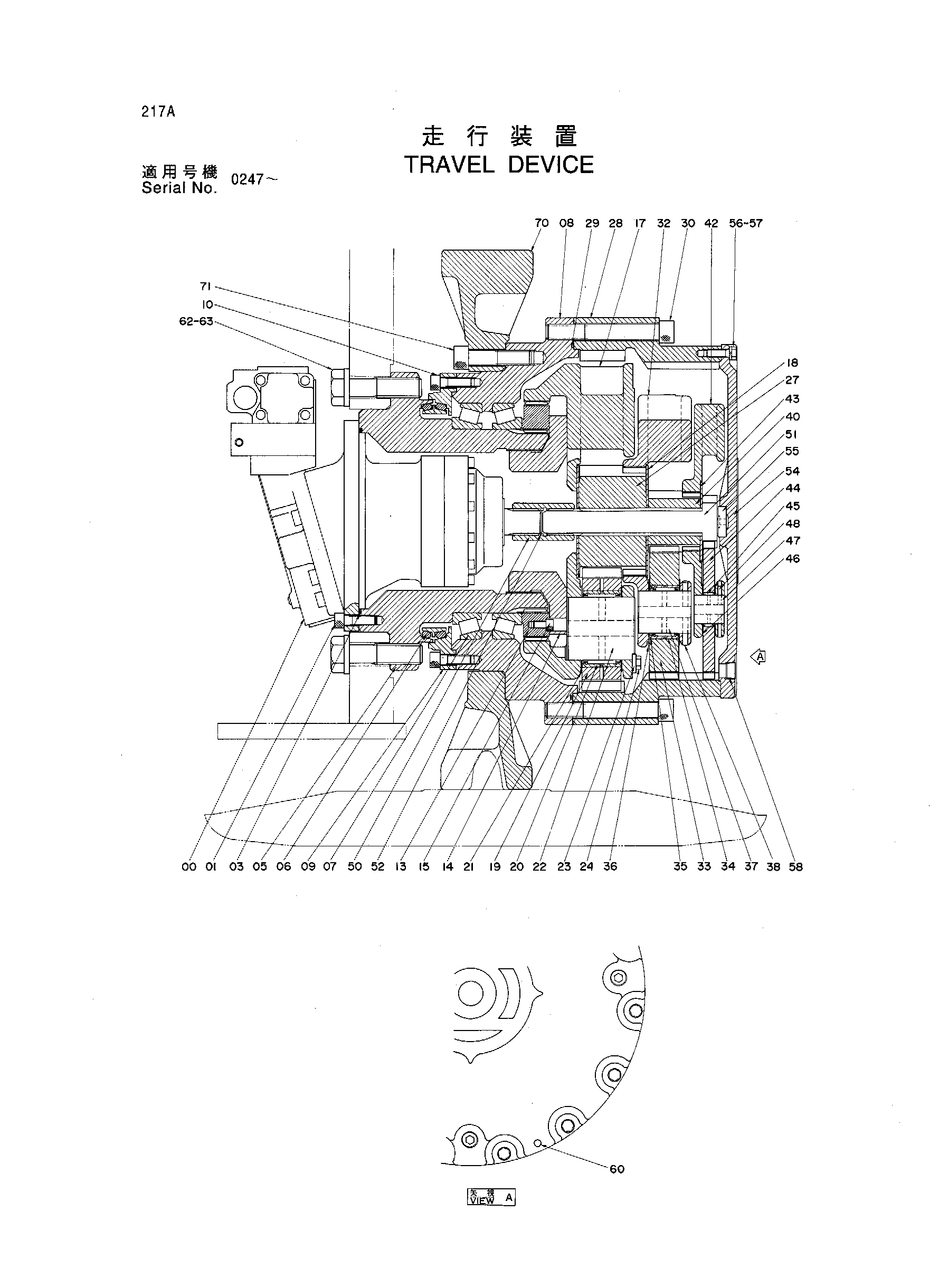

Заводская схема «Бортовой редуктор» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197865 | Гидромотор плунжер | 1 |
| 01 | M341650 | Болт с внутренним шестигранником | 6 |
| 03 | A810280 | Уплотнительное кольцо | 1 |
| 05 | 2023563 | Корпус | 1 |
| 06 | 4138544 | Комплект уплотнений | 1 |
| 07 | 4138577 | Роликовый подшипник | 2 |
| 08 | 2023564 | Барабан | 1 |
| 09 | 2023559 | Опора | 1 |
| 10 | M341650 | Болт с внутренним шестигранником | 12 |
| 13 | 2023558 | Кольцо ограничитель | 1 |
| 14 | 3036903 | Фланец | 1 |
| 15 | 4180384 | Болт с внутренним шестигранником | 1 |
| 17 | 2023567 | Водило | 1 |
| 18 | 4195830 | Проставка | 2 |
| 19 | 3036901 | Планетарная шестерня | 4 |
| 20 | 4197122 | Игольчатый подшипник | 4 |
| 21 | 4195828 | Упорная пластина | 8 |
| 22 | 4195825 | Палец | 4 |
| 23 | X4246 | Стопорная пластина | 4 |
| 24 | J901216 | Болт | 8 |
| 27 | 3036897 | Солнечная шестерня | 1 |
| 28 | 2023561 | Коронная шестерня | 1 |
| 29 | 4097479 | Уплотнительное кольцо | 1 |
| 30 | M342405 | Болт с внутренним шестигранником | 36 |
| 32 | 2023566 | Водило | 1 |
| 33 | 3036900 | Планетарная шестерня | 3 |
| 34 | 4197123 | Игольчатый подшипник | 3 |
| 35 | 4197128 | Проставка | 3 |
| 36 | 4195829 | Упорная пластина | 6 |
| 37 | 4195826 | Палец | 3 |
| 38 | 4197125 | Пружинный штифт | 3 |
| 40 | 3036898 | Солнечная шестерня | 1 |
| 42 | 2023565 | Водило | 1 |
| 43 | 4195831 | Проставка | 1 |
| 44 | 3036899 | Планетарная шестерня | 3 |
| 45 | 4197124 | Игольчатый подшипник | 3 |
| 46 | 4195827 | Упорная пластина | 6 |
| 47 | 4195832 | Палец | 3 |
| 48 | 4149437 | Пружинный штифт | 3 |
| 50 | 3036902 | Муфта | 1 |
| 51 | 2023560 | Вал проп. | 1 |
| 52 | 991859 | Стопорное кольцо | 1 |
| 54 | 1013374 | Крышка | 1 |
| 55 | 4232907 замена: 4246690 | Сиденье | 1 |
| 55 | 4246690 | Сиденье | 2 |
| 56 | J901240 | Болт | 15 |
| 57 | A590912 | Пружинная шайба | 15 |
| 58 | 94-2014 | Пробка | 3 |
| 59 | 428028 | Пробка | 2 |
| 60 | 429597 | Пробка | 2 |
| 62 | J833306 замена: J833304 | Болт | 18 |
| 62 | J833304 | Болт | 18 |
| 63 | 4083438 | Шайба | 18 |
| 70 | 2027493 | Тумблер дривинг | 1 |
| 71 | M342400 | Болт с внутренним шестигранником | 36 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
