Трубопроводы(платформа бак) — HITACHI KH300

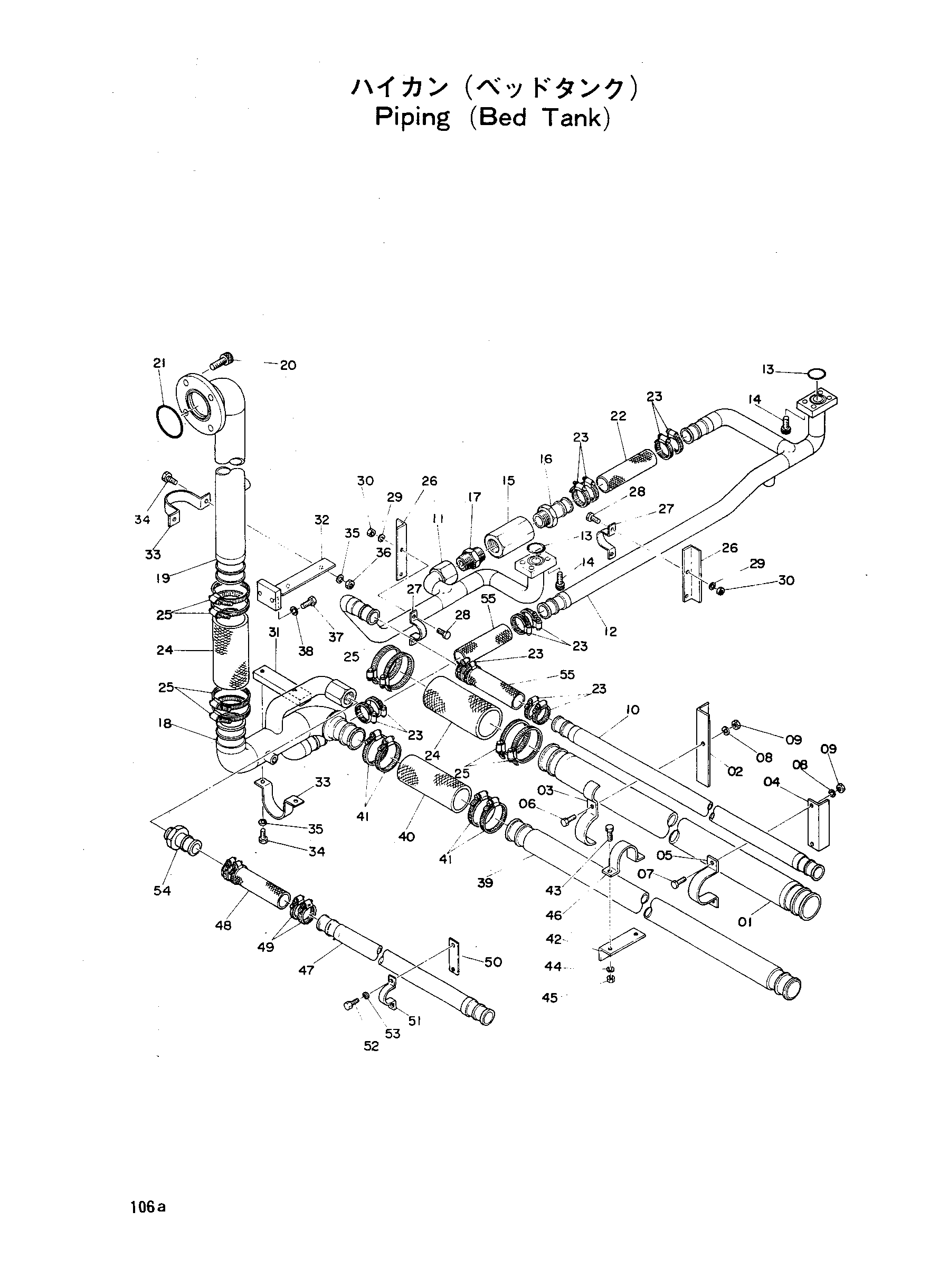

Заводская схема «Трубопроводы(платформа бак)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9708462	Трубка SI	1
02	4024789	Кронштейн	2
03	4024787	Хомут трубки	2
04	4024790	Кронштейн	1
05	4000909	Хомут	3
06	M111056	Болт	2
07	M111025	Болт	2
08	A590916	Пружинная шайба	8
09	M501008	Гайка	4
10	4050549	Трубка R1	1
11	8003709	Трубка R20	1
12	8003710	Трубка R30	1
13	A810040	Уплотнительное кольцо	2
14	M351236	Болт с внутренним шестигранником	8
15	4031969	Обратный клапан	1
16	4024892	Соединение	1
17	J70712	Адаптер	1
18	8010641	Трубка R4	1
19	8002869	Трубка R5	1
20	M351632	Болт	4
21	A811085	Уплотнительное кольцо	1
22	4024455	Шланг	1
23	4505385	Зажим	16
24	Z499970		2
25	4507512	Зажим	8
26	4024893	Кронштейн	2
27	4000906	Хомут трубки	2
28	M111020	Болт	4
29	A590910	Пружинная шайба	4
30	M501008	Гайка	4
31	4024894	Седло винта	1
32	9702333	Кронштейн	1
33	4000909	Хомут	2
34	M111025	Болт	4
35	A590910	Пружинная шайба	4
36	M501008	Гайка	2
37	M111025	Болт	2
38	A590010	Пружинная шайба	2
39	4041245	Трубка	1
40	4033342	Шланг	3
41	4504491	Зажим	12
42	4041244	Кронштейн	3
43	M111018	Болт	14
44	A590910	Пружинная шайба	14
45	M501008	Гайка	14
46	4000908	Хомут трубки	5
47	4072347	Трубка	1
48	4033340	Шланг	1
49	4505385	Зажим	4
50	4103243	Седло винта	2
51	4000906	Хомут трубки	2
52	M111014	Болт	4
53	A590910	Пружинная шайба	4
54	4024892	Соединение	1
55	4000807	Шланг	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
