Крюк 8T — HITACHI KH300

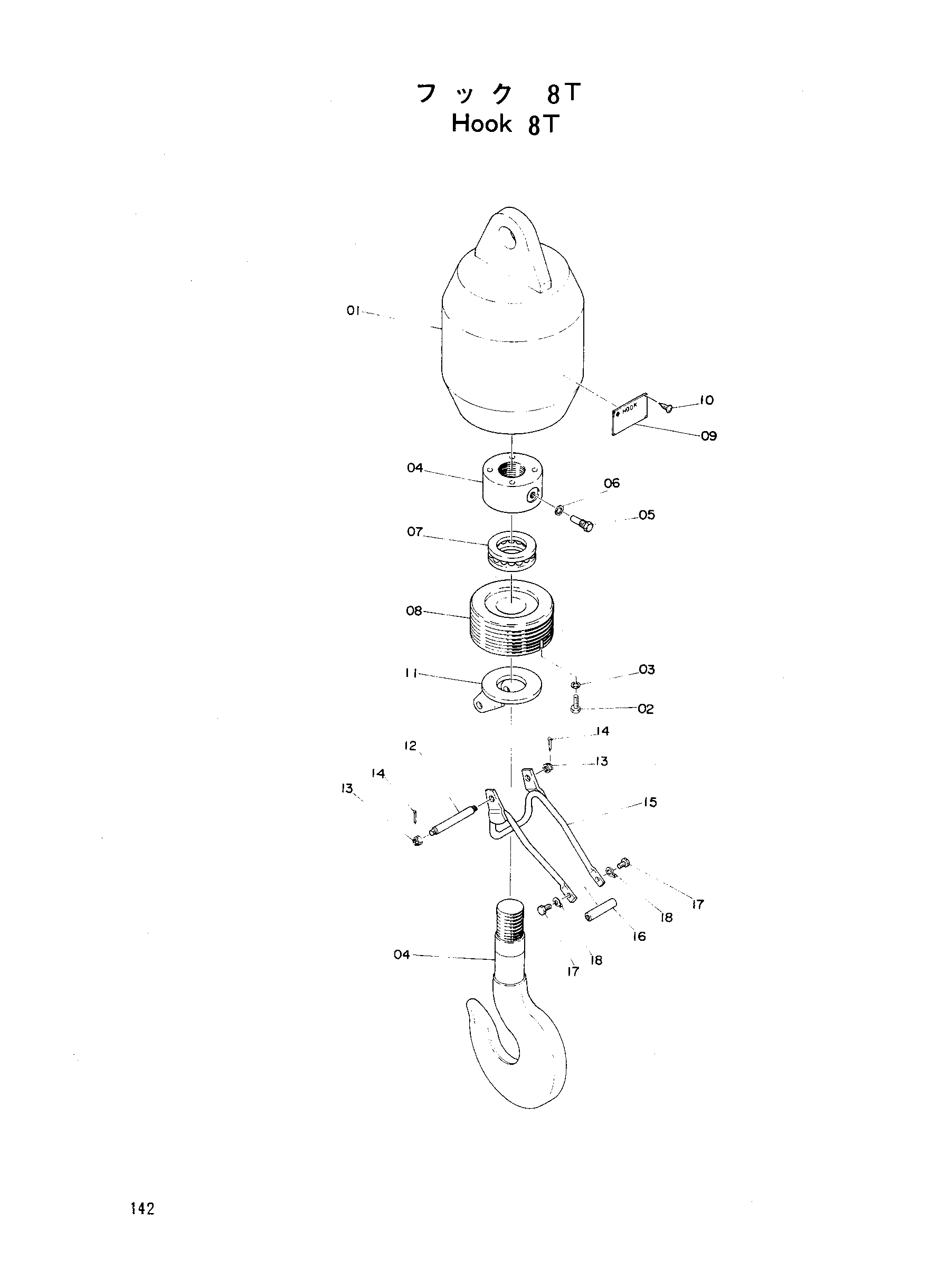

Заводская схема «Крюк 8T» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8014103 | Груз | 1 |
| 02 | M111016 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 9005972 | Крюк | 1 |
| 05 | Z495354 | Болт | 1 |
| 06 | A590914 | Пружинная шайба | 1 |
| 07 | Z948922 | Подшипник шарик | 1 |
| 08 | 4026042 | Гайка колпачок | 1 |
| 09 | Z495652 | Информационная табличка | 1 |
| 10 | M492564 | Приводной винт | 4 |
| 11 | Z954196 | Кронштейн(A) | 1 |
| 12 | Z492498 | Болт | 1 |
| 13 | M531210 | NUL кастле | 2 |
| 14 | A763025 | Шплинт | 2 |
| 15 | Z85708 | Рычаг | 1 |
| 16 | Z445357 | Груз | 1 |
| 17 | M211020 | Болт | 2 |
| 18 | A590610 | Шайба тонгуед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
