Джакк-уп устройство — HITACHI KH300

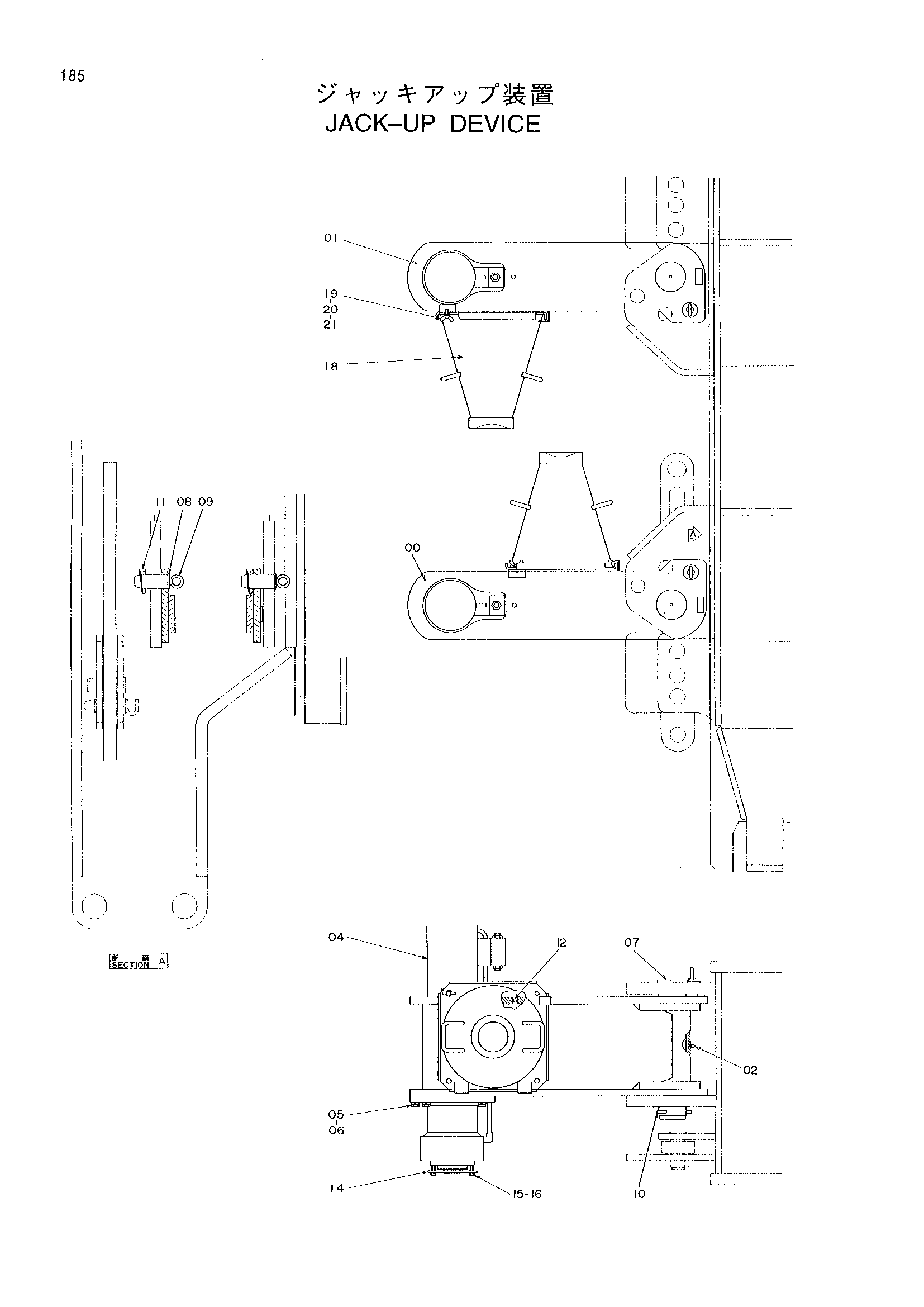

Заводская схема «Джакк-уп устройство» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7014425 | Балка | 2 |
| 01 | 7014426 | Балка | 2 |
| 02 | J75481 | Штуцер | 4 |
| 04 | 4188681 | Гидроцилиндр. джакк | 4 |
| 05 | J901655 | Болт | 20 |
| 06 | A590916 | Пружинная шайба | 20 |
| 07 | 4160865 | Палец | 4 |
| 08 | 4178286 | Палец | 8 |
| 09 | 960821 | Болт проушина | 8 |
| 10 | A761002 | Шплинт | 4 |
| 11 | 947447 | Палец кольцо | 8 |
| 12 | 428028 | Пробка | 4 |
| 14 | 9725481 | Ограничитель | 4 |
| 15 | J901040 | Болт | 8 |
| 16 | A590910 | Пружинная шайба | 8 |
| 18 | 7017022 | Поплавок | 4 |
| 19 | M361025 | Болт винг | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
