Крюк 15T — HITACHI KH300

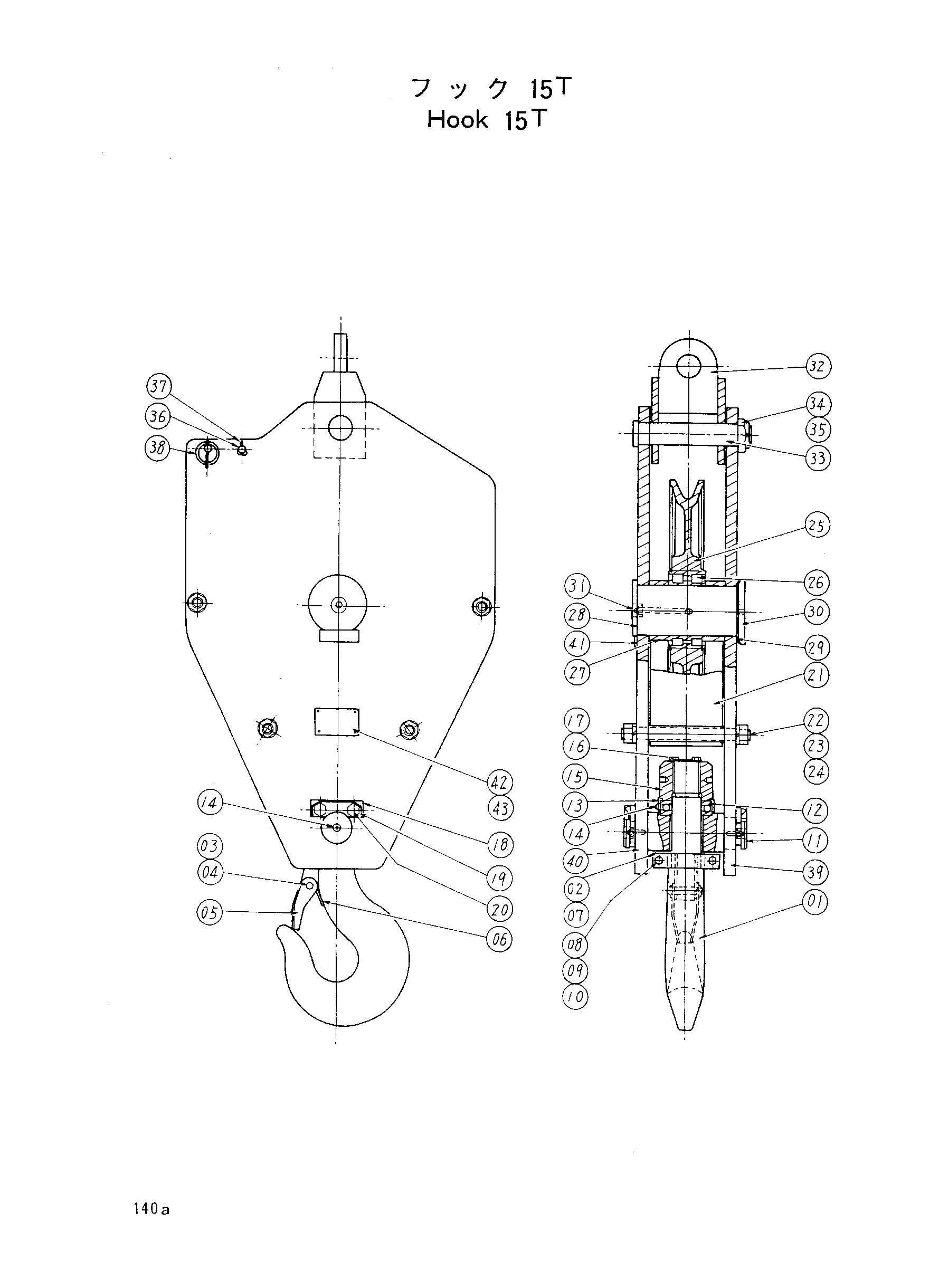

Заводская схема «Крюк 15T» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2010235	Крюк	1
02	8013841	Лента B	1
03	4087726	Палец	1
04	A766036	Шплинт	2
05	9709119	Кронштейн	1
06	4087722	Пружина торсион	1
07	3014505	Лента A	1
08	M211240	Болт	2
09	A590912	Пружинная шайба	2
10	M581210	Гайка винг	2
11	3014504	Труннион	1
12	Z948922	Подшипник шарик	1
13	4087725	Крышка подшипник	1
14	J75481	Штуцер	3
15	4087724	Гайка роунд	1
16	4046948	Стопорная шайба	1
17	4120044	Болт	2
18	4087951	Стопорная пластина	2
19	4105625	Стопорная шайба	2
20	M211640	Болт	4
21	8013845	Направляющая каната	1
22	4087723	Болт	4
23	A590924	Пружинная шайба	8
24	M582419	Гайка	8
25	3010072	Канатный блок	1
26	4044615	Подшипник. каток	1
27	4053348	Мост	2
28	3014508	Мост	1
29	Z454963	Шайба подшипник	1
30	Z454946	Гайка подшипник	1
31	J75482	Штуцер	1
32	9702512	Тяга	1
33	4091945	Палец	1
34	M534225	Корончатая гайка	1
35	A768080	Шплинт	1
36	9709120	Палец	2
37	A768045	Шплинт	1
38	4001834	Палец	1
39	3014506	Пластина A	1
40	8014278	Пластина B	1
41	4085592	Пластина	1
42	Z495652	Информационная табличка	1
43	M492564	Приводной винт	4

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
