Топливный система — HITACHI KH300

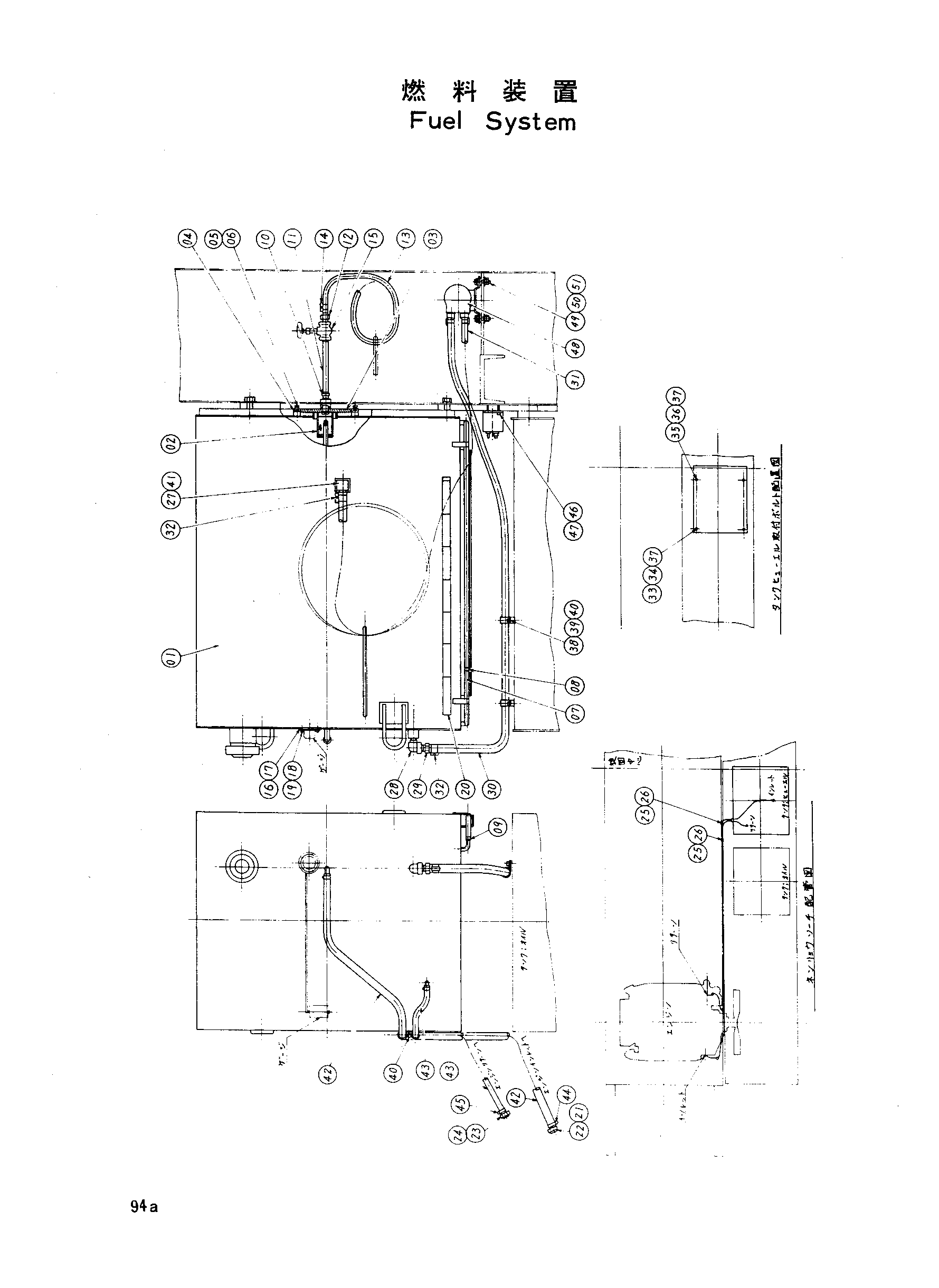

Заводская схема «Топливный система» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6004388	Топливный бак	0
02	9702187	Сетчатый фильтр	0
03	9703012	Крышка	0
04	4034819	Манжета	1
05	A590908	Пружинная шайба	6
06	M200818	Болт	6
07	4104101	Шланг	1
08	4023550	Поплавок	0
09	4508575	Зажим	2
10	J728483	Втулка	1
11	4023545	Трубка	1
12	Z451813	Соединение	301
13	Z952362	Трубка винйл	1
14	Z968801	Хомут шланга	1
15	Z991679	Клапан	1
16	4044995	Колпачок	1
17	4044994	Манжета	1
18	M430513	Винт	5
19	A590905	Пружинная шайба	5
20	4042616	N, P	1
21	4023543	Втулка	1
22	4023536	Гайка втулка	1
23	4023537	Втулка	1
24	4023538	Гайка втулка	1
25	M430610	Винт	9
26	4038658	Хомут	15
27	4103527	Сетчатый фильтр	1
28	94-0632	Угловой штуцер: S	1
29	4004589	Соединение	3
30	4049089	Виниловый шланг	1
31	4023542	Шланг	1
32	Z499948	Хомут шланга	4
33	J21685	Кханнел-васхер	1
34	M111645	Болт	1
35	M111640	Болт	3
36	A590116	Шайба	3
37	A590916	Пружинная шайба	4
38-01	Z499314	Зажим	2
38-02	Z929037	Пластина	2
40	M430610	Винт	2
41	4507650	Колпачок	1
42	4071964	Топливный шланг	1
43	4071963	Топливный шланг	1
44	4514700	Хомут шланга	2
45	4507228	Зажим	2
46	M200622	Болт	2
47	M500605	Гайка	2
48	4103524	Насос топливный	1
49	M200840	Болт	3
50	A590108	Шайба	6
51	M500807	Гайка	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
