Барабан в сборе (таглине) — HITACHI KH300

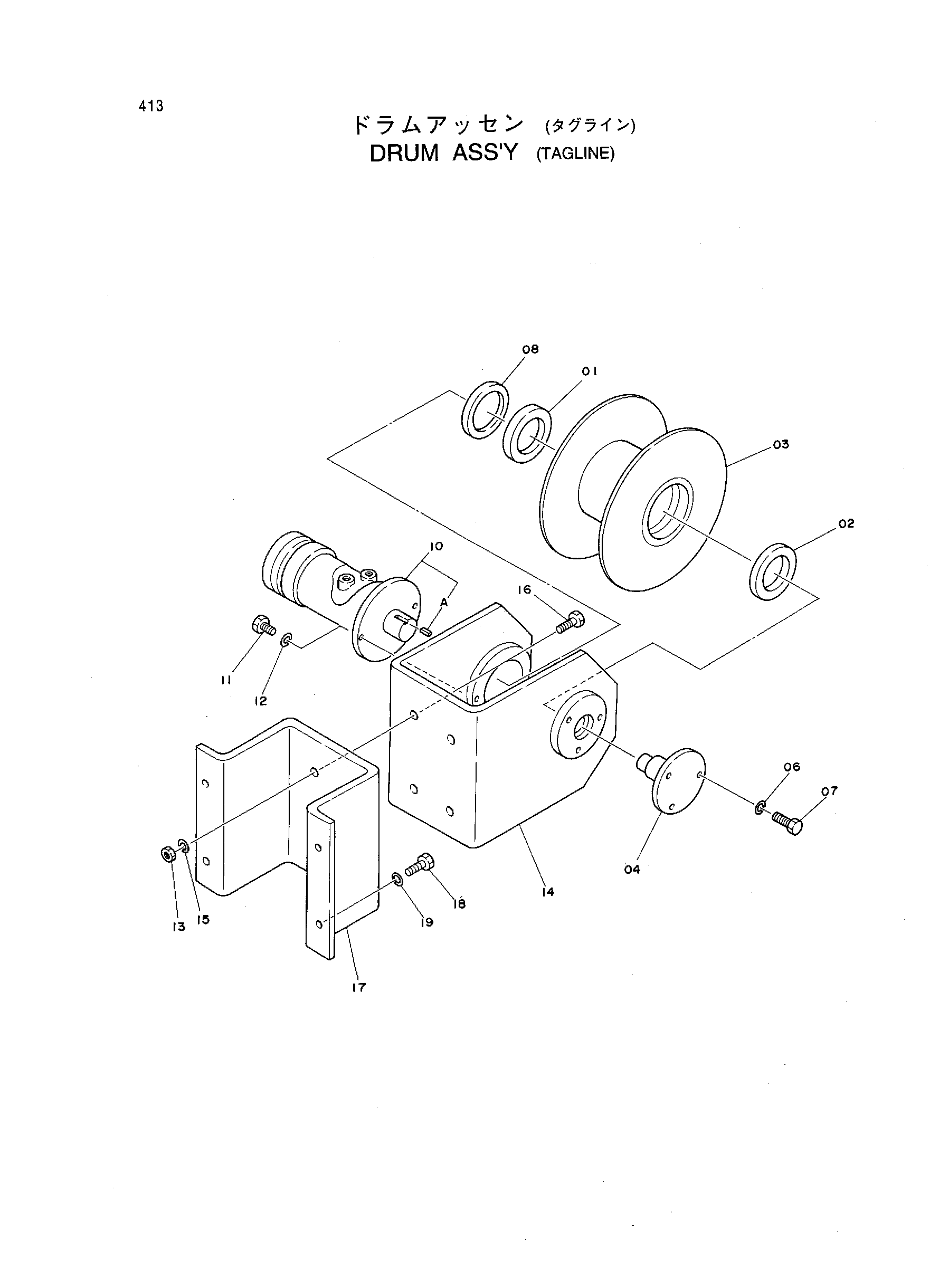

Заводская схема «Барабан в сборе (таглине)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 999737 | Шариковый подшипник | 1 |
| 02 | 950609 | Шариковый подшипник | 1 |
| 03 | 8010369 | Барабан | 1 |
| 04 | 9703946 | Мост | 1 |
| 06 | A590910 | Пружинная шайба | 3 |
| 07 | M111025 | Болт | 3 |
| 08 | 4066801 | Проставка | 1 |
| 10 | 4077195 | Гидромотор | 1 |
| 10A | 4083030 | Шпонка | 1 |
| 11 | M111228 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 13 | J950012 | Гайка | 4 |
| 14 | 8005847 | Кронштейн | 1 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | J901235 | Болт | 4 |
| 17 | 8035870 | Кронштейн | 1 |
| 18 | J901640 | Болт | 4 |
| 19 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
