Крюк 10T — HITACHI KH300

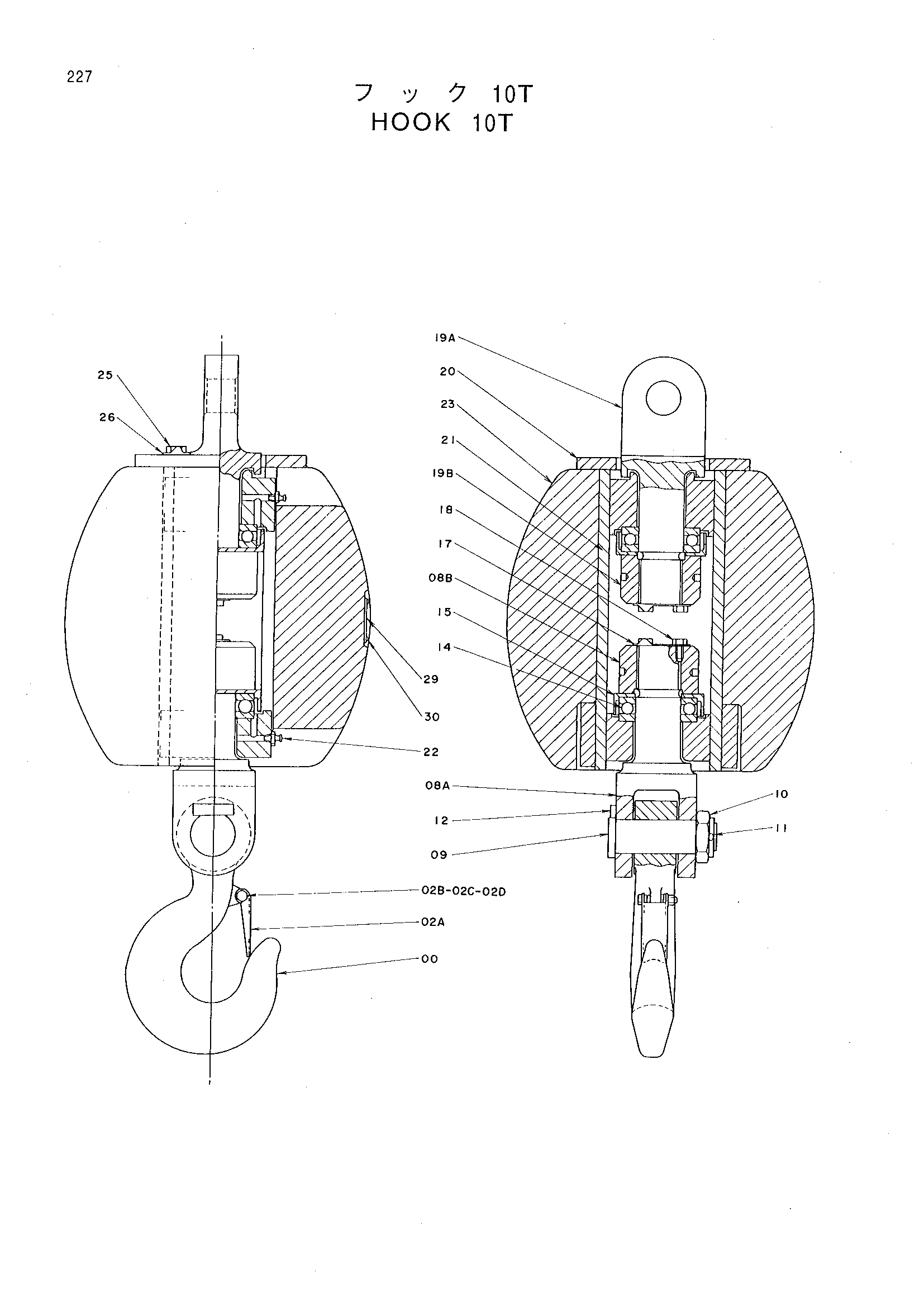

Заводская схема «Крюк 10T» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9069520 | Крюк 10T | 1 | |
| 00 | 2011023 | Крюк | 1 |
| 02A-D | 9063059 | Кронштейн в сборе | 1 |
| 02A | 4152251 | Кронштейн | 1 |
| 02B | 4093094 | Пружина торсион | 1 |
| 02C | J900850 | Болт | 1 |
| 02D | 4030364 | U-образная гайка | 1 |
| 08A-B | 9058288 | Шток(с гайка) | 1 |
| 09 | 4101465 | Мост | 1 |
| 10 | M534225 | Корончатая гайка | 1 |
| 11 | A768090 | Шплинт | 1 |
| 12 | 4093099 | Пластина | 1 |
| 14 | 948922 | Шариковый подшипник | 2 |
| 15 | 4101466 | Крышка подшипник. | 2 |
| 17 | 4100134 | Стопорная шайба | 2 |
| 18 | J901022 | Болт | 4 |
| 19A-B | 9058287 | Шток(с гайка) | 1 |
| 20 | 4135352 | Ограничитель | 1 |
| 21 | 7011840 | Рама | 1 |
| 22 | J75481 | Штуцер | 2 |
| 23 | 2014051 | Груз | 1 |
| 25 | M211656 | Болт | 4 |
| 26 | 4134074 | Шайба тонгуед | 4 |
| 29 | 495652 | Информационная табличка | 1 |
| 30 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
