Платформа — HITACHI KH300

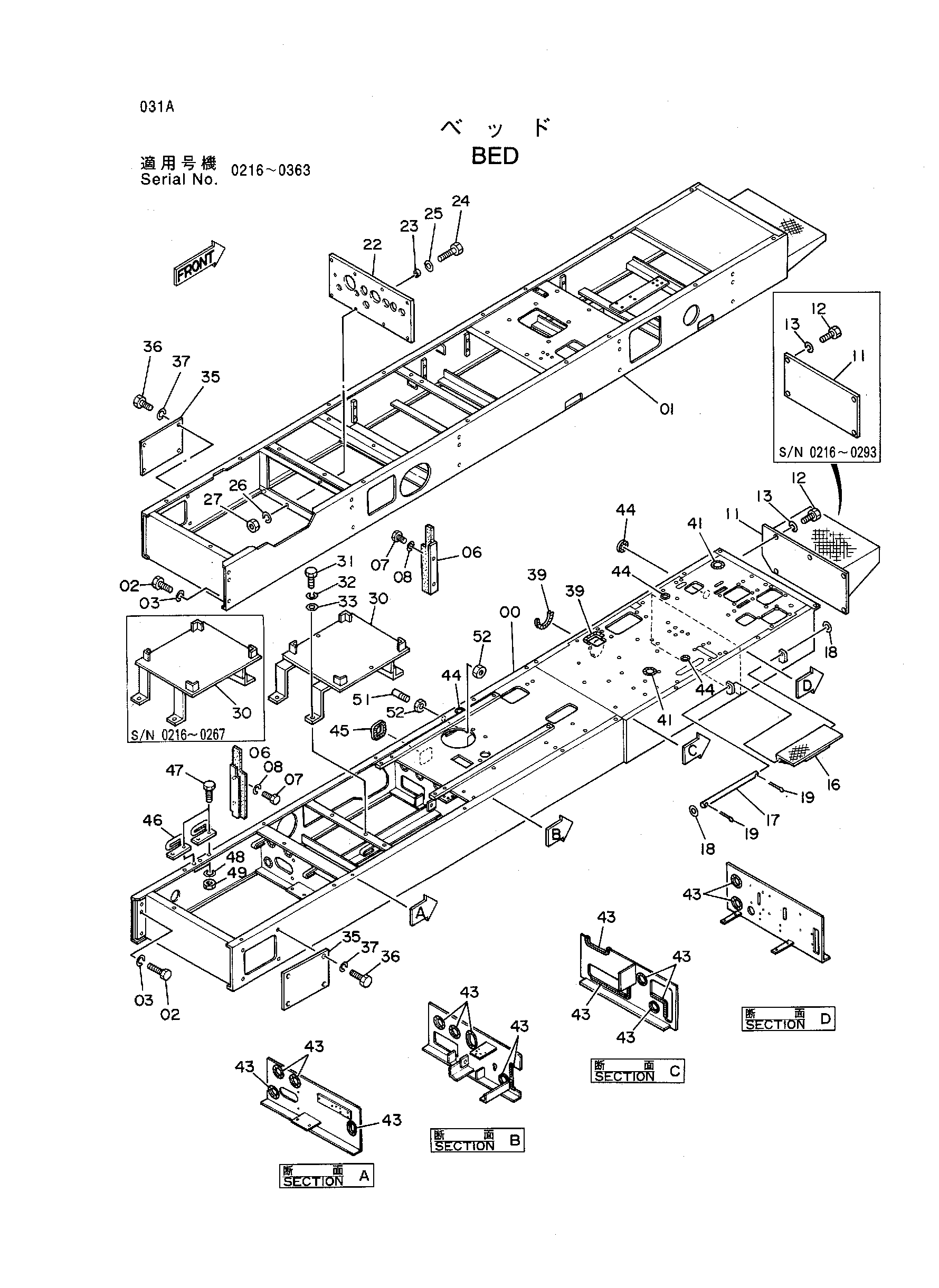

Заводская схема «Платформа» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001898	Платформа	1
01	5001905	Платформа	1
02	J901640	Болт	30
03	A590916	Пружинная шайба	30
06	9723835	Крышка	2
06	9723835	Крышка	2
07	J901216	Болт	4
07	J901216	Болт	4
08	A590912	Пружинная шайба	4
08	A590912	Пружинная шайба	4
11	4156302 замена: 8031282	Крышка	1
11	4156302 замена: J901025	Крышка	1
11	4156302 замена: A590910	Крышка	1
11	8031282	Ступень	1
12	J901025	Болт	4
12	J901025	Болт	5
13	A590910	Пружинная шайба	4
13	A590910	Пружинная шайба	5
16	9719897	Ступень	1
17	4156665	Палец	1
18	A590112	Шайба	2
19	A764025	Шплинт	2
22	4190701	Крышка	1
23	4157127	Проставка	8
24	J901040	Болт	8
25	J217083	Шайба	8
26	A590910	Пружинная шайба	8
27	J950010	Гайка	8
30	7017073	Кронштейн	1
30	7023527	Кронштейн	1
31	J901225	Болт	4
32	A590912	Пружинная шайба	4
33	A590112	Плоская шайба	2
35	4190702	Крышка	2
36	J900616	Болт	8
37	A590906	Пружинная шайба	8
39	4158636	Защитный кожух	2
41	4158634	Защитный кожух	2
43	4190703	Защитный кожух	16
44	4158635	Защитный кожух	4
45	4190703	Защитный кожух	1
45	4190703	Защитный кожух	1
46	8030483	Опора	2
47	J901025	Болт	4
48	A590910	Пружинная шайба	4
49	J950010	Гайка	4
51	4193292	Шток	1
51	4193292	Шток	1
52	J950016	Гайка	2
52	J950016	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
