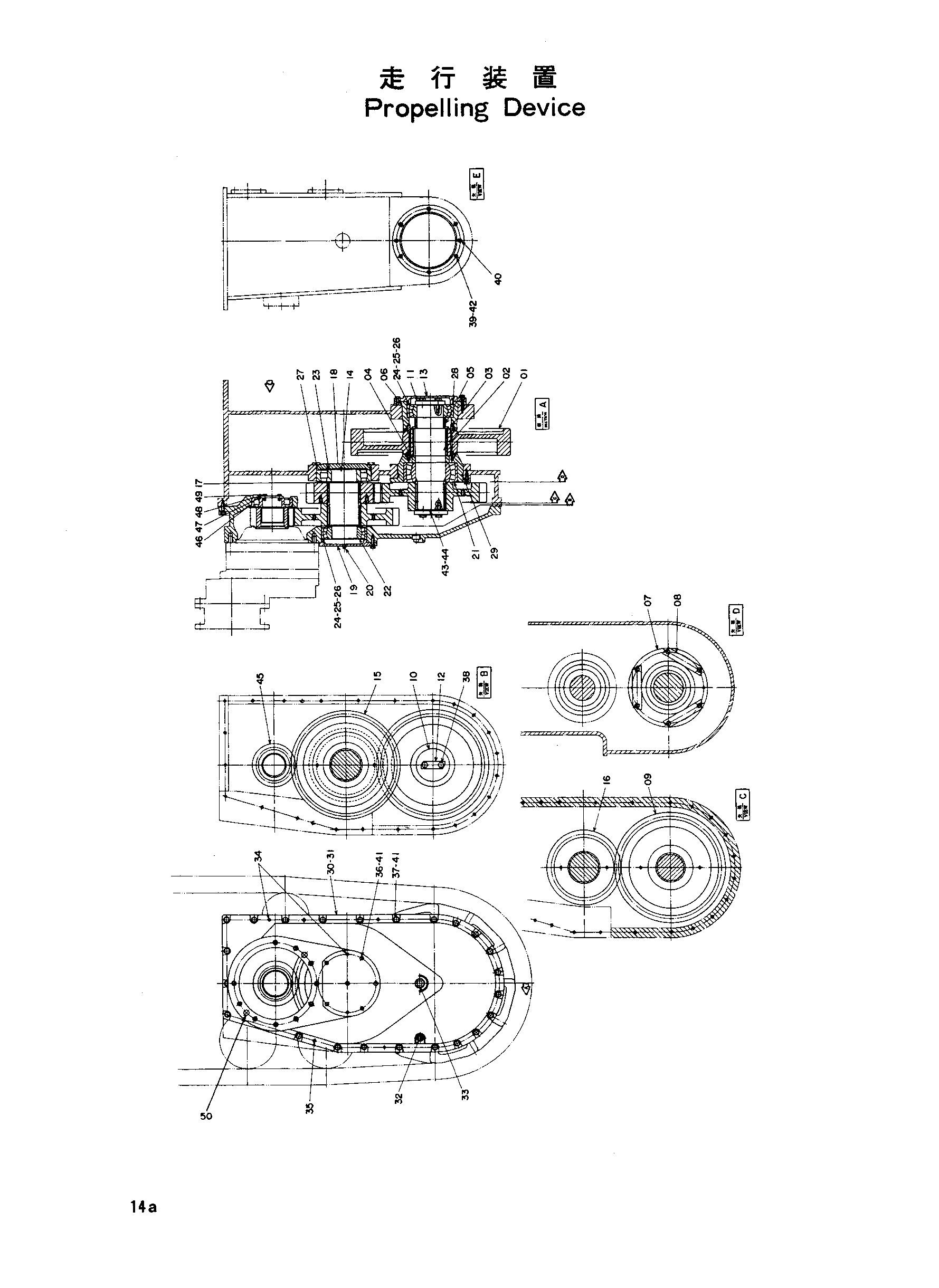

Ходовой устройство — HITACHI KH300

Заводская схема «Ходовой устройство» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2006275	Тумблер привод	2
02	2006276	Вал привод	2
03	4110369	Комплект уплотнений	4
04	4062263	Проставка	2
05	9707440	Проставка	2
06	3009140	Картридж A	2
07	3009141	Картридж B	2
08	4060563	Стопорная шайба	6
09	2010669	Шестерня	2
10	4060424	Сиденье блокировка	2
11	4060564	Сиденье блокировка	2
12	4022569	Регулировочная шайба	4
13	3009143	Крышка	2
14	3009142	Вал	2
15	2010670	Шестерня	2
16	3012158	Шестерня G8	2
17	4060423	Проставка	4
18	4060425	Крышка	2
19	3009144	Крышка	2
20	J75284	Пробка масляный	2
21	4060426	Подшипник каток	2
22	4019558	Роликовый подшипник	4
23	4063632	Подшипник каток	2
24	4060420	Регулировочная шайба	8
25	4060421	Регулировочная шайба	4
26	4060422	Регулировочная шайба	4
27	A810290	Уплотнительное кольцо	2
28	A810240	Уплотнительное кольцо	4
29	Z994995	Уплотнительное кольцо	2
30	1002481	Крышка правый	1
31	1001903	Крышка левый	1
32	J75210	Пробка масляный	2
33	J75214	Пробка	2
34	Z428028	Пробка	10
35	4063778	Установочный штифт	4
36	M111650	Болт	10
37	M121650	Болт	60
38	M122050	Болт	8
39	M112063	Болт	12
40	4022567	Болт	4
41	A590916	Пружинная шайба	58
42	A590920	Пружинная шайба	16
43	4047128	Регулировочная шайба	4
44	4047127	Регулировочная шайба	4
45	3012157	Ведущая шестерня	2
46	4042007	Роликовый подшипник	2
47	402	Фиксатор	2
48	4037776	Шайба	2
49	M111225	Болт	4
50	Z456336	Манжета	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
