Гусёк стрелы стрела (верхний) <тип 500> — HITACHI KH300

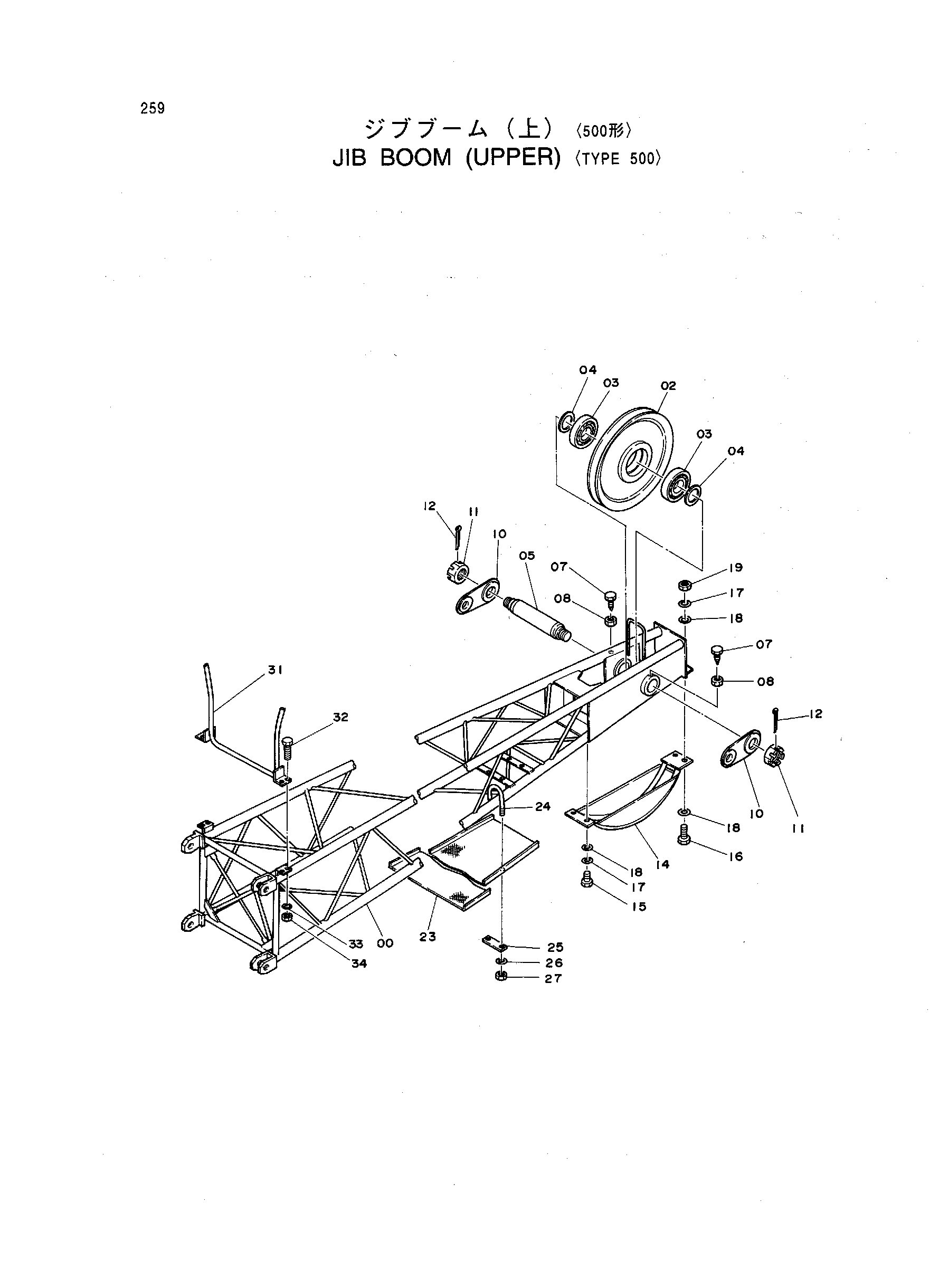

Заводская схема «Гусёк стрелы стрела (верхний) <тип 500>» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9042948 | Гусёк стрелы стрела | 1 | |
| 00 | 6005056 | Гусёк стрелы стрела верхний | 1 |
| 02 | 3016413 | Канатный блок | 1 |
| 03 | 4042734 | Шариковый подшипник | 2 |
| 04 | 4026536 | Проставка | 2 |
| 05 | 4026250 | Мост | 1 |
| 07 | 497855 | Болт сеттинг | 2 |
| 08 | A501008 | Гайка | 2 |
| 10 | 9709456 | Тяга | 2 |
| 11 | 4006506 | Гайка | 2 |
| 12 | A761002 | Шплинт | 2 |
| 14 | 8021230 | Направляющая каната | 1 |
| 15 | M111628 | Болт | 2 |
| 16 | M111640 | Болт | 2 |
| 17 | A590916 | Пружинная шайба | 4 |
| 18 | A590116 | Шайба | 6 |
| 19 | M501613 | Гайка | 2 |
| 23 | 8003057 | Защитный кожух | 1 |
| 24 | 4026537 | U-образный болт | 4 |
| 25 | 4026538 | Седло винта | 4 |
| 26 | A590910 | Пружинная шайба | 8 |
| 27 | M501008 | Гайка | 8 |
| 31 | 8003116 | Направляющая каната | 1 |
| 32 | M111028 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | M501008 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
