Двигатель — HITACHI KH300

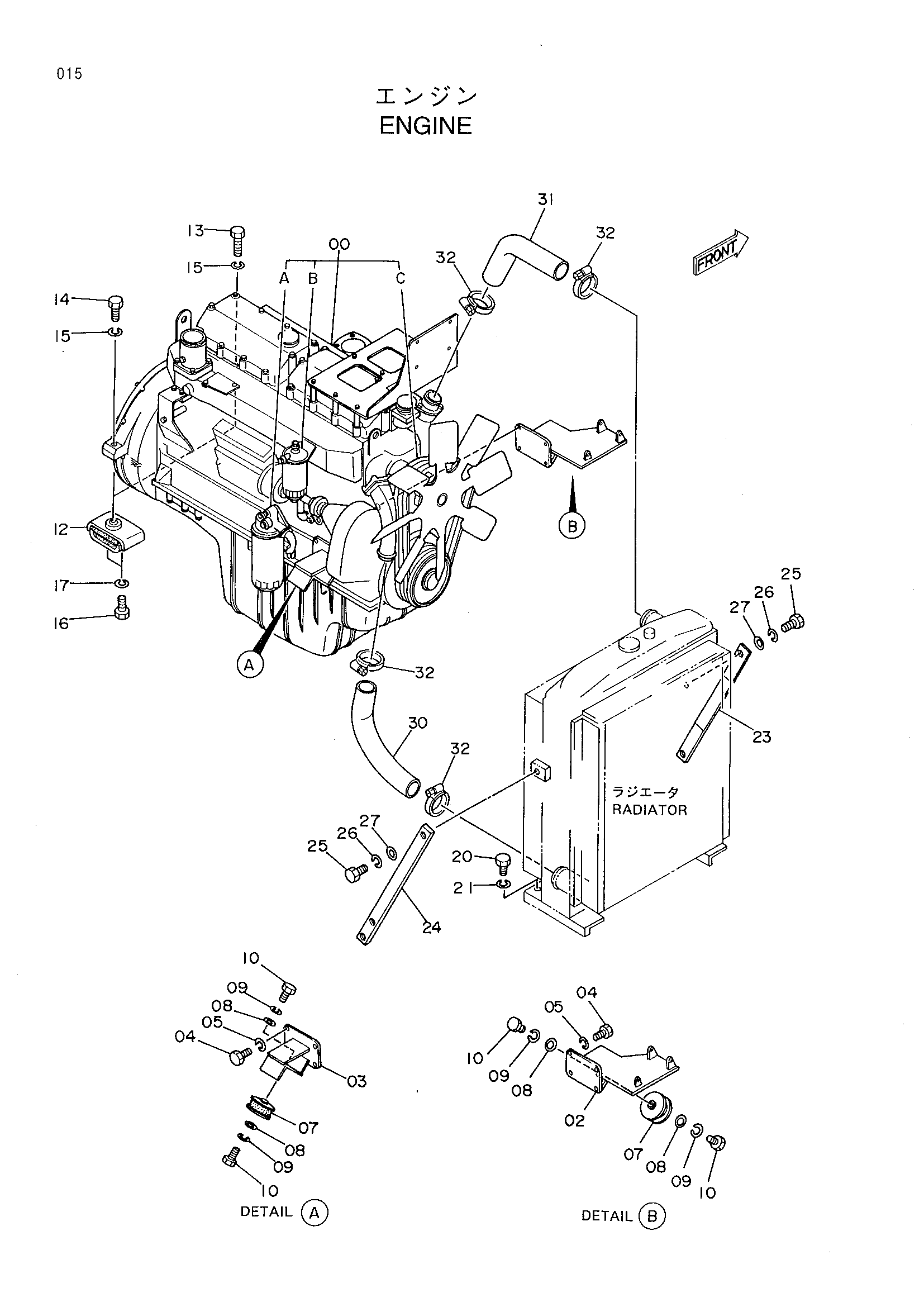

Заводская схема «Двигатель» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188686 | Двигатель | 1 |
| 00A | 4192527 | Элемент(двигатель масляный) | 1 |
| 00B | 4192631 | Элемент(топливный) | 1 |
| 00C | 4159944 | Ремень вентилятор(1=3 детали) | 1 |
| 02 | 7012781 | Кронштейн | 1 |
| 03 | 8501880 | Кронштейн | 1 |
| 04 | J901435 | Болт | 8 |
| 05 | A590914 | Пружинная шайба | 8 |
| 07 | 489716 | Резиновая прокладка | 2 |
| 08 | 489714 | Шайба | 4 |
| 09 | A590916 | Пружинная шайба | 4 |
| 10 | M111628 | Болт | 4 |
| 12 | 4093734 | Резиновая прокладка | 2 |
| 13 | M112203 | Болт | 1 |
| 14 | M112280 | Болт | 1 |
| 15 | A590922 | Пружинная шайба | 2 |
| 16 | M111680 | Болт | 4 |
| 17 | A590916 | Пружинная шайба | 4 |
| 20 | J901640 | Болт | 6 |
| 21 | A590916 | Пружинная шайба | 6 |
| 23 | 4201210 | Стойка | 1 |
| 24 | 4189515 | Стойка | 1 |
| 25 | J901630 | Болт | 4 |
| 26 | A590916 | Пружинная шайба | 4 |
| 27 | A590116 | Шайба | 4 |
| 30 | 4160964 | Шланг | 1 |
| 31 | 4161065 | Шланг | 1 |
| 32 | 4504491 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
