Радиатор — HITACHI KH300

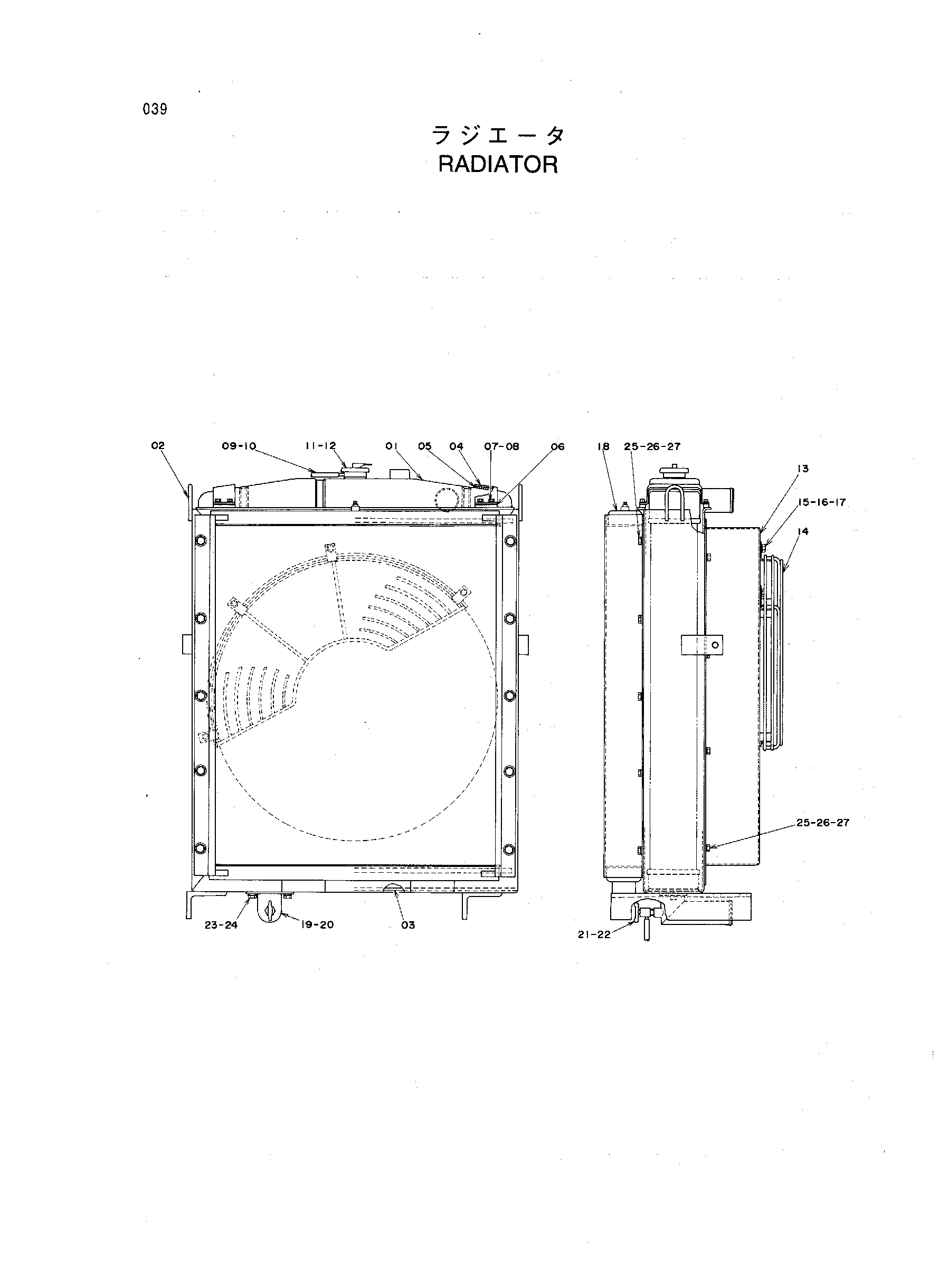

Заводская схема «Радиатор» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4189514 замена: 4288434 | Радиатор в сборе | 1 | |
| 4288434 | Радиатор в сборе | 1 | |
| 01 | 4183005 | Радиатор | 1 |
| 02 | 4183006 | Рама | 1 |
| 03 | 4072093 | Резиновая прокладка | 1 |
| 04 | 4072094 | Хомут | 2 |
| 05 | 4072095 | Резиновая прокладка | 2 |
| 06 | 4072096 | Регулировочная шайба | 4 |
| 07 | J900820 | Болт | 8 |
| 08 | A590908 | Пружинная шайба | 8 |
| 09 | 4089079 | Трубка | 1 |
| 10 | 4072100 | Зажим | 2 |
| 11 | 4072098 | Колпачок | 1 |
| 12 | 4072099 | Сетчатый фильтр | 1 |
| 13 | 4183011 | Кожух | 1 |
| 14 | 4083951 | Вентилятор защита | 1 |
| 15 | M111020 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | A590110 | Шайба | 4 |
| 18 | 4183012 замена: 4288721 | Масляный радиатор | 1 |
| 18 | 4288721 | Масляный радиатор | 1 |
| 19 | 4183013 | Трубка | 1 |
| 20 | 4072105 | Прокладка | 1 |
| 21 | 4083949 | Коок | 1 |
| 22 | 4083950 | Трубка | 1 |
| 23 | M211230 | Болт | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | M111016 | Болт | 18 |
| 26 | A590910 | Пружинная шайба | 18 |
| 27 | A590110 | Шайба | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
