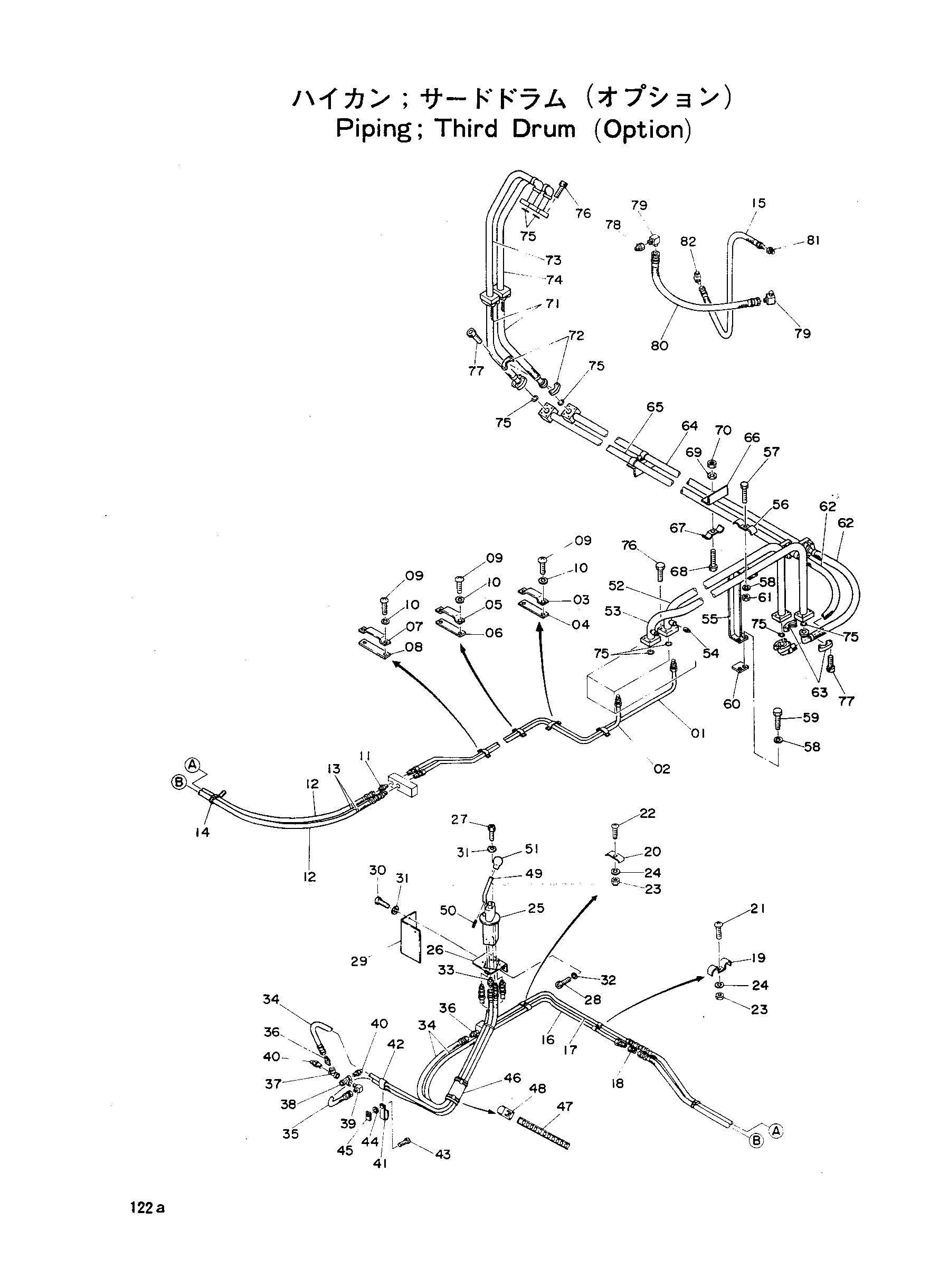

Трубопроводы третий барабан(дополнительное оборудование) — HITACHI KH300

Заводская схема «Трубопроводы третий барабан(дополнительное оборудование)» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3005664	Трубка	1
02	3005663	Трубка	1
03	4015443	Хомут трубки	2
04	4015449	Седло винта	2
05	4015444	Хомут трубки	1
06	4015450	Шайба	1
07	4015445	Хомут трубки	1
08	4015451	Шайба	1
09	M430610	Винт	8
10	A590906	Пружинная шайба	8
11	Z487573	Адаптер	2
12	4031932	Шланг	2
13	E41730	Лента	12
14	4055312	Зажим	2
15	4022999	Шланг	1
16	4032121	Трубка	1
17	4032122	Трубка	1
18	4015458	Адаптер	2
19	4015441	Хомут	1
20	4031929	Хомут трубки	2
21	M430610	Винт	1
22	M430616	Винт	1
23	M500605	Гайка	2
24	A590906	Пружинная шайба	2
25	4017676	Клапан-в сборе	1
26	9703392	Кронштейн	1
27	M340614	Болт	4
28	M351014	Болт с внутренним шестигранником	2
29	4040958	Крышка	1
30	M430610	Винт	2
31	A590906	Пружинная шайба	6
32	A590910	Пружинная шайба	2
33	Z487573	Адаптер	4
34	4031932	Шланг	3
35	4040961	Резиновый шланг	1
36	Z487573	Адаптер	3
37	94-0660	Тройник	1
38	J70482	Тройник	1
39	4003922	Угловой штуцер	1
40	94-1701	Адаптер	2
41	4000868	Зажим трубка	4
42	4022702	Защитный кожух	4
43	M430610	Винт	4
44	A590906	Пружинная шайба	4
45	Z455156	Сиденье скре	4
46	4040959	Защитный кожух	1
47	4021051	Страпинг	3
48	4021050	Лента	3
49	4041159	Рычаг	1
50	4015383	Пружинный штифт	1
51	4014165	Рукоятка	1
52	8003298	Трубка	1
53	8003299	Трубка	1
54	J75283	Пробка масляный	1
55	9702643	Опора	1
56	Z489976	Хомут	1
57	M111050	Болт	1
58	A590010	Пружинная шайба	3
59	M111016	Болт	2
60	4028967	Седло винта	1
61	M501008	Гайка	1
62	4028963	Резиновый шланг	2
63	Z962453	Фланг разрезной	8
64	8003300	Трубопроводы	1
65	8003301	Трубопроводы	1
66	4028965	Опора	2
67	Z489976	Хомут	2
68	M111050	Болт	2
69	A590010	Пружинная шайба	2
70	M501008	Гайка	2
71	4028962	Резиновый шланг	2
72	Z962453	Фланг разрезной	8
73	8003302	Трубка	1
74	8003303	Трубка	1
75	A811035	Уплотнительное кольцо	12
76	M341036	Болт с внутренним шестигранником	16
77	M351036	Болт с внутренним шестигранником	32
78	J721086	Втулка	1
79	Z966937	Адаптер	2
80	4028964	Резиновый шланг	1
81	J728382	Втулка	2
82	4003922	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
