Миссион — HITACHI KH300

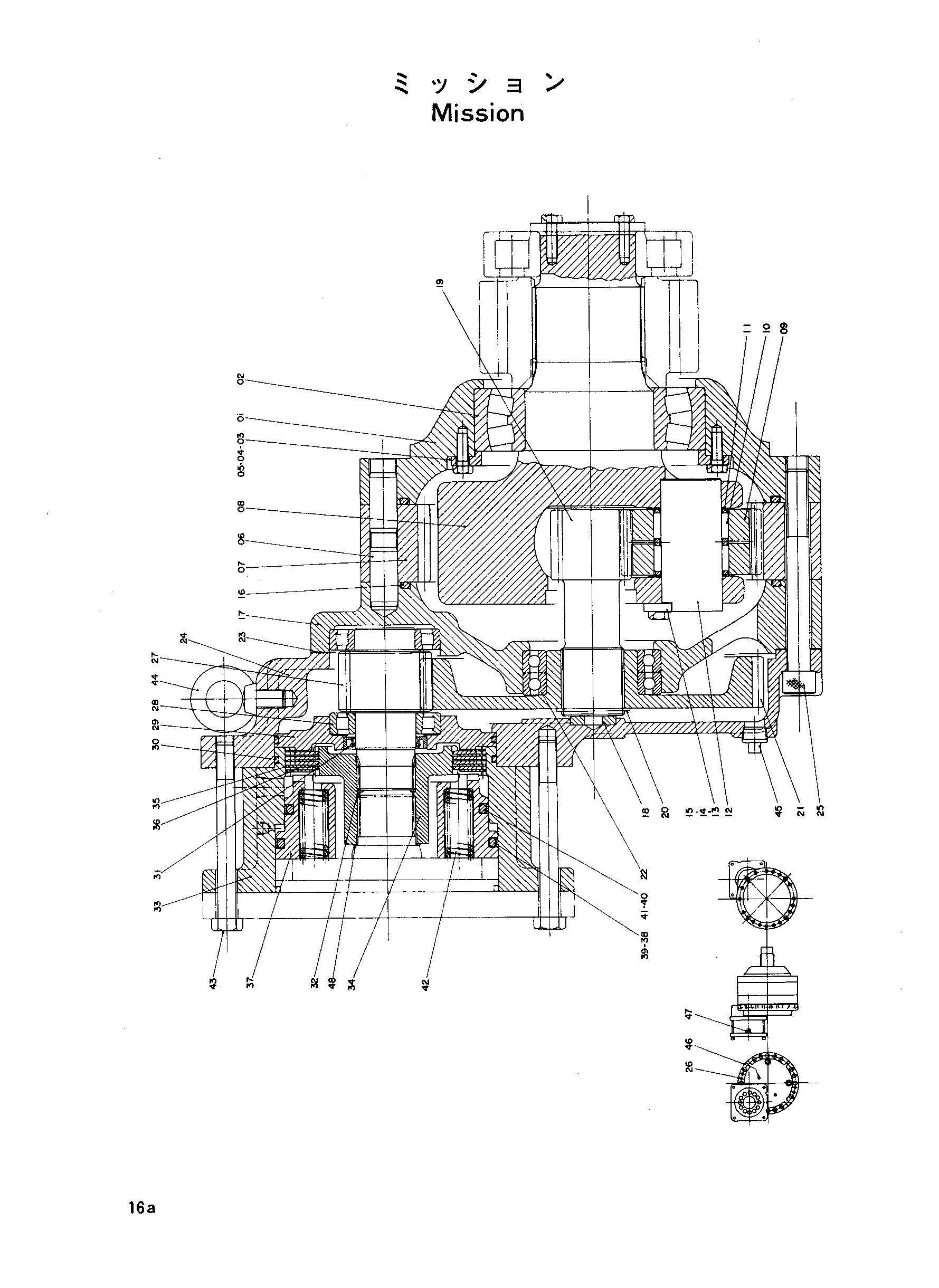

Заводская схема «Миссион» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2006543	Корпус	1
02	4019558	Роликовый подшипник	1
03	4062493	Фиксатор	1
04	M211228	Болт	8
05	X4847	Стопорная шайба	4
06	4062614	Установочный штифт	4
07	2006542	Шестерня	1
08	1001966	Водило	1
09	3009548	Шестерня планет	3
10	4036165	Игольчатый подшипник	3
11	4036166	Шайба	6
12	4062494	Палец	3
13	4062810	Лиате блокировка	3
14	4062809	Стопорная шайба	3
15	M111225	Болт	6
16	4062816	Уплотнительное кольцо	2
17	1001959	Корпус	1
18	4072489	Шайба	1
19	3009543	Вал сунгеар	1
20	Z991349	Кольцо ретаинин	1
21	3009547	Шестерня	1
22	Z959228	Подшипник шарик	2
23	3009567	Прокладка	1
24	0000131	Корпус шестерня	1
25	M352407		6
26	J402080	Довел	2
27	3009544	Вал шестерня	1
28	4061108	Подшипник. ролл	2
29	3009546	Фиксатор	1
30	A810230	Уплотнительное кольцо	2
31	4037462	Масляное уплотнение	1
32	4039772	Кольцо	1
33	1001958	Корпус	1
34	3009545	Муфта	1
35	4068238	Пластина	5
36	4068239	Пластина	4
37	2006544	Поршень	1
38	4062814	Уплотнительное кольцо	1
39	4062823	Уплотнительное кольцо	1
40	4027429	Уплотнительное кольцо	1
41	4062824	Уплотнительное кольцо	1
42	4062811	Пружина	12
43	4062931	Болт	4
44	4027471	Болт проушина	1
45	94-2025	Пробка	2
46	94-2022	Пробка	2
47	J75281	Пробка масляный	2
48	4033355	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
