Муфта — HITACHI KH300

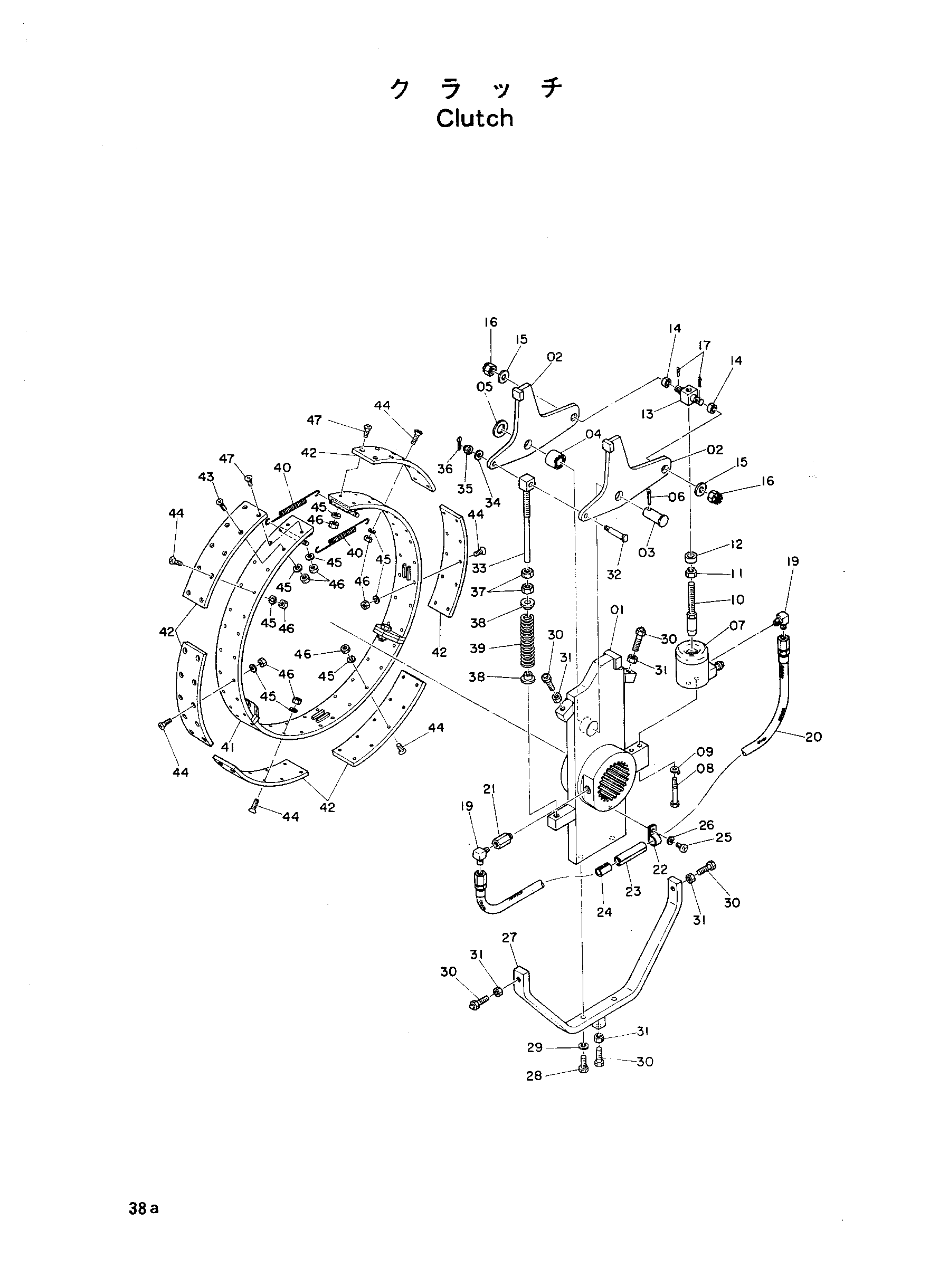

Заводская схема «Муфта» для HITACHI KH300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7002006	Дривер муфта	2
02	8003774	Рычаг	4
03	4022462	Палец	2
04	4022464	Подшипник неедле	2
05	A590136	Шайба	2
06	A765050	Шплинт	2
07	4033182	Гидроцилиндр	2
08	M111200	Болт	4
09	A590412	Шайба	4
10	4033993	Шток	2
11	M512016	Гайка	2
12	4033994	Проставка	2
13	4033991	Труннион	2
14	4033992	Втулка	4
15	A590120	Шайба	4
16	M632022	Гайка	4
17	A764040	Шплинт	4
19	94-1402	Угловой штуцер	4
20	4033997	Шланг	2
21	Z485052	Адаптер	2
22	Z499316	Зажим	2
23	4022702	Защитный кожух	2
24	4023275	Защитный кожух	2
25	M430610	Винт	2
26	A590906	Пружинная шайба	2
27	8002567	Направляющая лента	2
28	M111645	Болт	4
29	A590916	Пружинная шайба	4
30	4080942	Болт	10
31	M501613	Гайка	10
32	4034977	Палец	2
33	9703027	Болт проушина	2
34	A590114	Шайба	2
35	M631416	Гайка	2
36	A763032	Шплинт	2
37	M512016	Гайка	4
38	4033996	Держатель	4
39	Z453087	Пружина компре	2
40	Z418819	Пружина тенсио	4
41	6000652	Лента муфта	2
42	4022465	Накладка	12
43	M480850	Винт	12
44	M480832	Винт флусх	104
45	A590908	Пружинная шайба	120
46	M500807	Гайка	120
47	M480856		4

Для точного подбора сообщите каталожный номер, модель HITACHI KH300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
